5. Кпд и падение напряжения при нагрузке

9.1 КПД от коэффициента загрузки

где - коэффициент нагрузки трансформатора.

Р_Х=1007,5 Вт – потери холостого хода

Р_К=6800 Вт – потери КЗ

=0,25

=0,5

=0,75

=1

=1,25

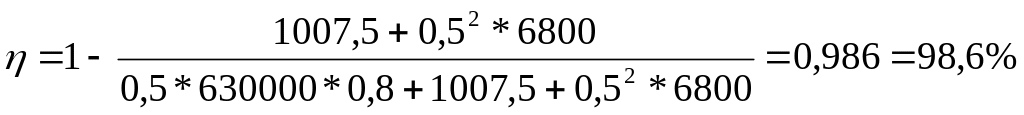

9.2 Максимальный КПД трансформатора:

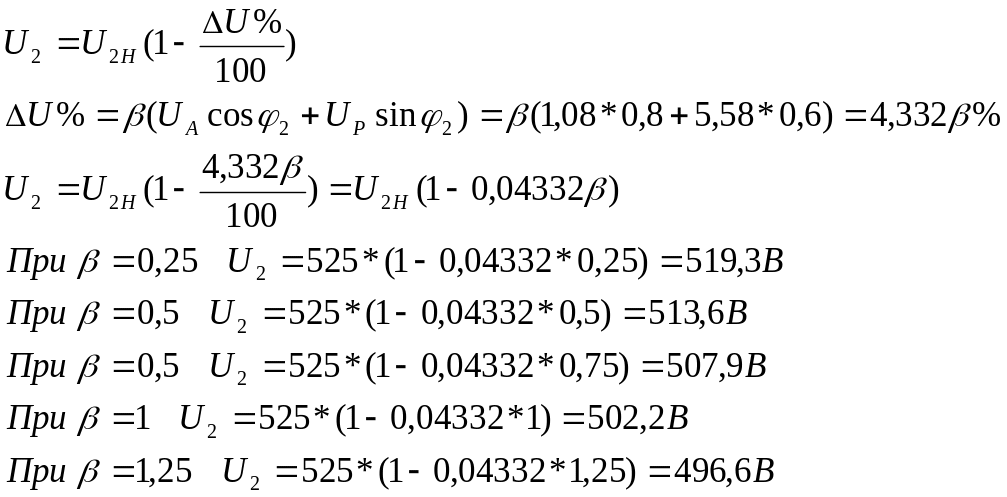

12.3 Зависимость вторичного напряжения от нагрузки

5. Тепловой расчет трансформатора

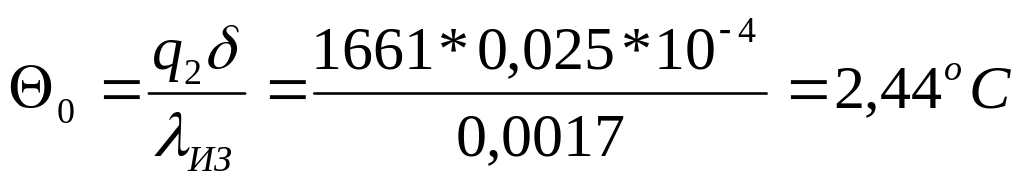

10.1 Внутренний перепад температуры обмоток НН:

- теплопроводность изоляции, Вт/см^оС

- толщина изоляции на одну сторону, см

q₂ – плотность теплового потока, Вт/м²

10.2 Перепад температуры между поверхности обмотки и маслом:

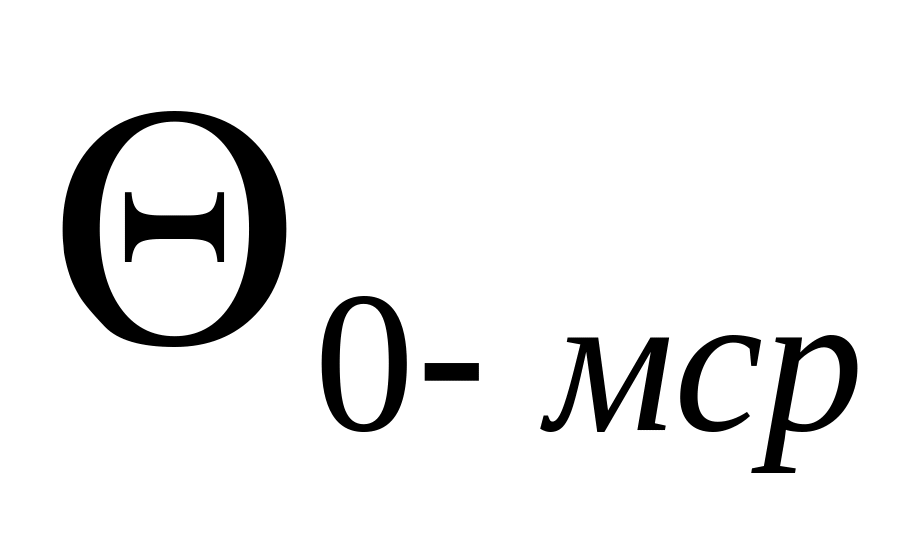

10.3 Превышение температуры обмотки над средней температурой масла

10.4 Удельные потери обмотки ВН:

5. Условная теплопроводность обмотки:

5. Средняя теплопроводность обмотки:

5. Полный перепад температуры внутри обмотки:

5. Средний перепад температуры:

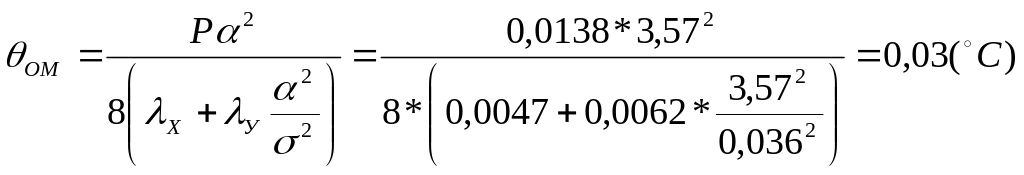

10.9 Перепад температуры между поверхностью обмотки и маслом:

10. Полный внутренний перепад:

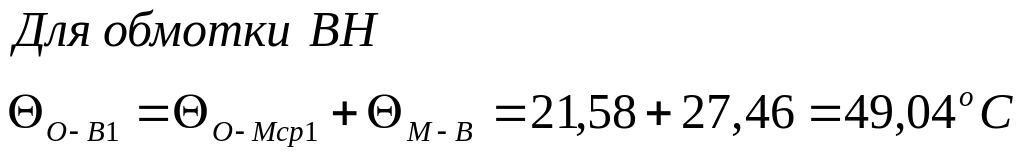

10.11 Среднее превышение температуры обмотки над средней температурой масла:

5. Тепловой расчет бака и охладительной системы

11.1 Размеры бака:

Высота бака

Н = Н_В + Н_ЯК =66,94+27=93,94 см

Высота активной части

Н_В= +2h_Я+n=41,34+2*10,3+5=66,94 см

Н_ЯК=27см

11.2 Допустимый средний перегрев масла над воздухом:

- больший перегрев обмотки НН

11.3 Допустимый средний перегрев стенки бака над воздухом:

- превышение температуры масла над стенкой бака

11.4 Поверхность теплоотдачи путем излучения (предварительно):

11.5 Поверхность теплоотдачи путем конвекции (предварительно):

11.6 Фактические размеры трубчатого бака:

Периметр бака в плане (гладкая часть)

Возьмем в качестве охладителя используем круглые трубы диаметром d = 5 см, с двумя рядами труб.

t_р=7,5 см (шаг между рядами)

t_т=7,0 см (шаг в ряду)

а=5,0 см; c=6,0 см; е=7,0 см

Расстояние между осями труб на стенке бака

b₁=H-c-е=93,94-6-7=80,94 см

Развёрнутая длина трубы первого ряда

l₁=b₁+1,14a=80,94+1,14*5,0=86,64 см

второго ряда

l₂= l₁+4t_т=86,64+4*7,0=114,64 см

количество труб в ряду

11.7 Общая длина всех труб:

11.8 Параметр поперечного сечения трубы:

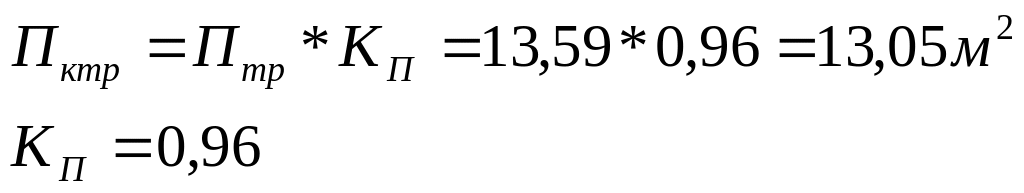

11.9 Полная поверхность всех труб:

11.10 Поверхность конвекции гладкой части бака:

11.11 Поверхность крышки:

b_KP=B+2b_P=34,1+2*5=44,1 см

b_P=5см – ширина рамы

=А+2b_P=67,5+2*5=77,5 см

Поверхность конвекции труб

11.12 Суммарная приведенная поверхность конвекции:

К_тр=4,7; К_кр=0,5

11.13 Поверхность излучения:

5. Определение фактических перегревов

12.1 Средний перегрев стенки бака ( трубы) над воздухом:

12.2 Средний перегрев масла вблизи стенки по сравнению с температурой стенки бака:

12.3 Перегрев верхних слоёв масла над окружащим воздухом:

12.4 Перегрев средних слоев масла над воздухом:

12.5 Перегрев обмоток над окружающим воздухом:
