Цилиндрической обмотки
Рабочее напряжение между первыми витками двух соседних слоев:
2*111*8,88=1971,36
В.
Из таблицы 4.7 [1] стр. 190 выбираем:
Междуслойная
изоляция (
)
– кабельная бумага 3Х0,12 мм= 0,36 мм
Выступ изоляции на торцах обмотки (на одну сторону) – 16 мм
4.5.11 Размер канала между обмотками ВН и НН выбираем по табл.
4.5 [1], согласно испытательного напряжения U = 85 кВ и мощности
S = 630 кВА:
а) размер канала между обмотками ВН и НН а12 = 27 мм;
б) толщина цилиндра между обмотками δ12= 5 мм;
в)
величина выступа цилиндра за высоту
обмотки
= 75 мм;
г)минимальное расстояние между обмотками ВН соседних стержней а22 = 20 мм.
д)
расстояние обмотки ВН от ярма
= 75 мм.
Радиальный размер обмотки ВН для двух катушек с масляным каналом между ними:
4.5.13 Внутренний диаметр обмотки:
24,714+2*2=29
см
4.5.14 Наружный диаметр обмотки:
29+2*9,62=48
см
4.5.15 Расстояние между осями стержней:
48+2=50
см
4.5.16 Поверхность охлаждения обмотки:
3*0,88*3,14(29+48)*75*
=4,8
м2
где К- учитывает величину закрытия поверхности обмотки изоляционными деталями
4.5.17 Вес алюминия в обмотках НН:
кг
где
-
удельный вес проводникогого материала,
=2,7
кг/дм3
D- диаметры обмоток, П- сечение витка
4.5.18 Вес алюминия в обмотках ВН:
кг
4.5.19 Общий вес алюминия обмоток:
кг
4.5.20
Коэффициент добавочных потерь
=1,0
4.5.21 Электрические потери в обмотках НН с учётом добавочных потерь:
=1821,09
Вт
4.5.22 Электрические потери в обмотках ВН с учётом добавочных потерь:
=2280,04
Вт
4.5.23 Потери в обмотке НН, отнесённые к еденице охлаждаемой поверхности (плотности теплового потока)
1661
Вт/м2
4.5.24 Потери теплового потока обмотки ВН:
1045,88
Вт/м2
РАСЧЕТ ПАРАМЕТРОВ КОРОТКОГО ЗАМЫКАНИЯ
Электрические потери в отводах.
5.1.1 Общая длина отводов для соединения
где: С – расстояние между осями соседних стержней;
-
высота стержня, найдем
=
+2
=75,2+2*7,5=90,2
см ([1] стр.153
-
высота обмоток;
d – диаметр стержня.
5.1.2 Вес алюминия отводов НН:
=4,85
кг
5.1.3 Потери в отводах НН:
2,4*1,9362*4,85=21,5
Вт
5.1.4 Вес алюминия отводов ВН:
519*6,16*2,7*10-5=0,1
кг
5.1.5 Потери в отводах ВН:
2,4*1,692*0,09=0,69
Вт
5.2 Потери в стенках бака и других стальных деталях
5.2.1 Минимальные размеры бака в плане:

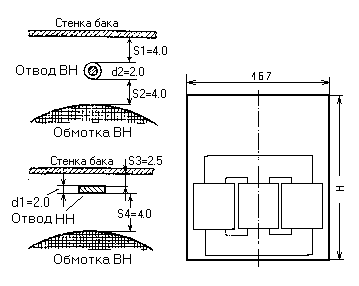

Выбираем по [1] таблице 4.11 изоляционные расстояния:
S1 =4,0 см (для отвода Uисп=85 кв,); от отвода ВН до стенки бака;
S2=4,0 см (для отвода Uисп = 85 кв,); от обмотки ВН до отвода ВН; S3=2.5 см (для отвода Uисп=5кв.); от отвода НН до стенки бака;
S4= 4,0 см (для отвода Uисп= 85 кв, ) от обмотки ВН до отвода НН;
S5=9,5 мм – от обмотки ВН до стенки бака;
d1=d2= 20 мм – диаметр отводов ВН и НН.
Минимальная длина:
2*50+48+2*9,5=167
см
Минимальная ширина:
48+4,0+4,0+2+2,5+4,0+2=66,5
см
Рис. 4 основные размеры бака
5.2.2
Ориентировочно потери в стенках бака
и других стальных деталях.
95
Вт
где Up - реактивная составляющая UКЗ
К=2,2, поскольку Uр<10,5%; l=75,2 см – высота обмотки;
2*(167
– 66,5)+3,14*66,5=409,8
см периметр гладкого бака
33,4
см средний размер бака
1,52*262,94=399,669
Вт поток одного стержня
18,144
см средний размер канала рассеяния
Вс – индукция в стержне;
Пс – активное сечения стержня /чистое сечение стали/
