Вопрос 41. Предназначение, принцип работы и характеристики передающего устройства вторичного канала.

Назначение: Передатчик вторичного канала (ПВК) предназначен для генерации запросных сигналов (ЗС) для самолетных ответчиков (СО) в виде ВЧИ длительностью 1,2 мкс каждый, с кодовым интервалом 9,4 или 14 мкс, с периодом следования 2000 мкс и импульсной мощностью не менее 1,8 кВт.

Характеристики:

  1. Длительность импульса τи=1,2 мкс

  2. Кодовый интервал = 9,4 или 14 мкс

  3. Период следования импульсов: Tи=2000 мкс

  4. Мощность импульса: Pи=1,8 кВт

  5. Интервал задержки: τЗi, i=1÷5

  6. Частота задающего генератора: fз=837,5 МГц

  7. Стабильность частоты генератора: δƒ = 10-6…10-7

Принцип работы:

ПВК построен по схеме когерентного импульсного передатчика, структурная схема которого показана на рисунке. В состав передатчика входят: устройство формирования режимов и кодов запроса (УФРК); возбудитель, состоящий из задающего генератора (ЗГ) и умножителя частоты (УЧ); плата формирования импульсов (ПФИ), выполняющая функции импульсного модулятора; усилитель мощности (УМ).

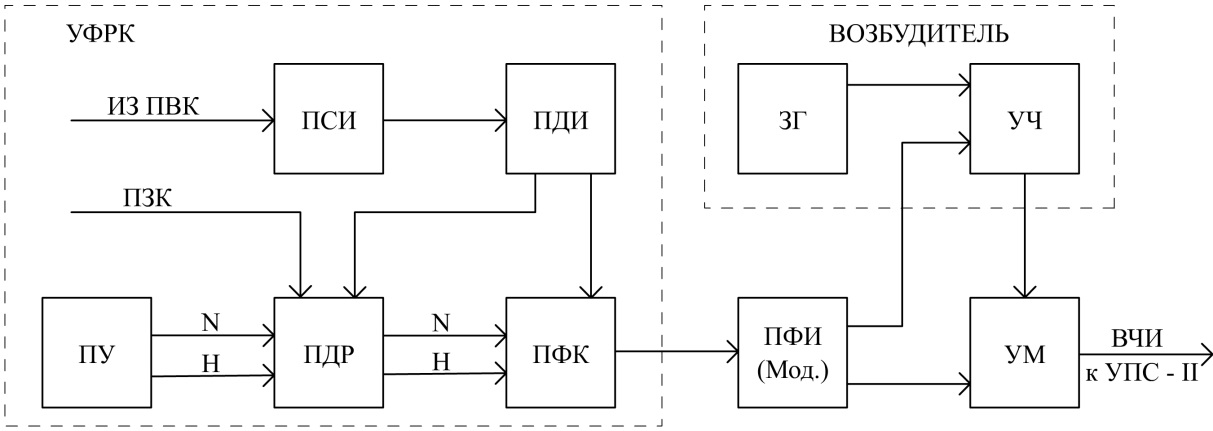

Структурная схема ПВК

УФРК формирует кодовую посылку из двух ВИ. Кодовый интервал между импульсами соответствует режиму запроса (табл.3). В настоящее время используются только режимы запроса N и H (или БН и ТИ).

Таблица 3

Режим

запроса

Кодовый

интервал

Содержание ответного сигнала

N

9,4 мкс

Бортовой номер самолета

H

14 мкс

Высота полета или остаток топлива

K

19 мкс

Сигналы координатной отметки

V

23 мкс

Вектор путевой скорости

При включении на ПУ режимов запроса N, H УФРК формирует в смежных периодах запросные кодовые посылки N (9,4 мкс) и H (14 мкс) при поступлении импульсов ПЗК (признак запросного кода) и ПЗК из БОСТ.

Плата дешифрации режимов (ПДР) разрешает плате формирования кодов (ПФК) выстраивать необходимые интервалы. Разрешающие сигналы N и H поступают при совпадении сигналов режима N и H с соответствующими импульсами ПЗК.

Необходимые пары видеоимпульсов в ПФК образуются из пяти видеоимпульсов, задерживаемых на заданное время. Роль цифровой линии задержки (ЦЛЗ) выполняет плата счетчика импульсов (ПСИ). Счетчик запускается импульсами ИЗ ПВК. На выходе ПСИ получается пять двоичных кодов интервалов задержки τЗi, i=1÷5. Плата дешифратора импульсов (ПДИ) формирует пять ВИ, запаздывающих относительно ИЗ ПВК (τ0) на время τЗi. Плата формирования кодов, используя подходящие импульсы, формирует пару видеоимпульсов требуемой величины и длительностью 1 мкс. Пары ВИ с ПФК поступают на плату формирования импульсов (ПФИ), выполняющую функции импульсного модулятора.

Задающий генератор ЗГ вырабатывает гармонические колебания с высокостабильной частотой (δƒ = 10-6…10-7).

Умножитель частоты (УЧ) с коэффициентом умножения 6 доводит частоту гармонического сигнала до величины 837,5 МГц.

Для осуществления импульсной модуляции импульс модулятора (ПФИ) поступает на второй вход (вход усилителя) УЧ и выходной усилитель мощности (УМ).

ВЧИ возбудителя имеют мощность не менее 1,3 Вт. Усилитель мощности доводит мощность выходных ВЧИ до величины 3…5 кВт. От УМ ВЧИ поступают в УПС-II.
