Содержание :

Лист замечаний 3 стр.

Вопросы к контрольной работе 4 стр.

Задачи к контрольной работе 9 стр.

Расчетно-графическая работа «Профиль дорожной трассы» 12 стр.

Обработка журнала нивелирования 13 стр.

Журнал нивелирования (табл.6) 14 - 15 стр.

Построение продольного профиля местности 22 стр.

Расчет кривых и нанесение их на профиль 24 стр.

Элементы круговых кривых (табл.7) 25 стр.

Расчет и нанесение на профиль проектной линии 28 стр.

Лист замечаний. Вопросы к контрольной работе:

Вопрос № 5.

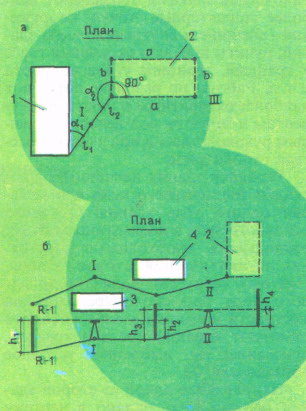

Как проводят простое и сложное геометрическое нивелирование? Что представляет собой нивелирный ход? Ответ сопроводите схемами.

Простое нивелирование – одна установка нивелира и одна станция. Если организуется несколько станций, образующих нивелирный ход, то такое нивелирование называется сложным. Точки нивелирного хода общие для двух смежных станций называются связующими. Сложное геометрическое нивелирование, выполняемое с целью определения высот точек, расположенных на оси сооружения линейного типа (автодороги, ЛЭП).

Нивелирный ход прокладывают для посадки здания или сооружения на местность в соответствии с заданными высотными отметками. Нивелирный ход начинают от закрепленного на местности знака-репера - с точно заданной и выверенной высотной отметкой. Репер может быть выполнен в виде надежно вкопанного на местности столба или знака, закрепленного на стене имеющегося здания, а также другого капитального сооружения. Отметка репера, от которого начинают нивелирный ход, задана в чертежах и указана в пояснительной записке. Для прокладки нивелирного хода вначале намечают число точек стояния нивелира, обеспечивающее минимально возможное число его перестановок. Затем нивелир устанавливают на первой стоянке и берут два отсчета по черной шкале рейки взглядом назад, на репер и на промежуточную точку установки рейки. Для контроля правильности одновременно снимают отсчет по красной шкале.

б) нивелирный ход

Вопрос № 11.

Что такое пикетаж, пикетные и плюсовые точки? Ответ сопроводите схемами.

Пикетаж - система пикетов, т.е. точек съёмочных или разбивочных осей трассы, отмеченных на местности.

Промежуточные точки, подлежащие нивелированию для дополнительной характеристики рельефа местности, обозначают только сторожками, на каждом из которых подписывают номер предыдущего пикета плюс расстояние в метрах от него до данной точки, например ПК 26+43. Поэтому эти точки называют плюсовыми.

Нумерацию пикетных точек начинают в начальной точке трассы с нуля и продолжают ее до конца трассы. Каждая пикетная точка обозначается двумя колышками: «точкой» и «сторожком». В точке вровень с землей забивают колышек длиной 10—12 см и ставят на него рейку при нивелировании; рядом с точкой забивают сторожок — кол высотой 20—25 см; он забивается на 7з высоты и служит для отыскания «точки». На сторожке подписывают карандашом номер пикета.

Схема пикетажа:

Вопрос № 23.

Назовите способы нивелирования поверхности, как выполняют нивелирование поверхности по квадратам?

Для составления топографических планов участков местности со слабо выраженным рельефом необходима повышенная точность топографической съемки. В таких случаях может быть применен метод геометрического нивелирования. Методом геометрического нивелирования выполняют топографическую съемку земной поверхности при изысканиях, проектировании и строительстве аэродромов, ирригационных систем на заболоченной и равнинной местности, для составления проектов вертикальной планировки и в ряде случаев при исполнительных съемках.

Методом геометрического нивелирования обычно выполняют топографические съемки для составления планов и цифровых моделей местности (ЦММ) масштабов 1:500, 1:1 ООО и 1:2000 с высотой сечения рельефа 0,1—0,5 м.

В зависимости от назначения съемок и условий местности могут быть использованы следующие способы геометрического нивелирования поверхности:

1. Способ поперечников к магистральному ходу. Наиболее часто используют при съемке притрассовой полосы вдоль трасс автомобильных, каналов и других линейных объектов. Планово-высотным обоснованием в этом случае является трасса линейного объекта (т. е. теодолитно-нивелирный ход).

Поперечники обычно разбивают на пикетах и плюсах трассы линейного объекта, высоты которых уже определены в результате продольного 208 нивелирования в два нивелира по пикетажу трассы. Поскольку съемку ситуационных особенностей местности производят в ходе разбивки пикетажа, ситуационные точки при нивелировании поперечников не фиксируют.

2. Способ параллельных линий. Часто применяют на слабовсхолмленной местности при исполнительных съемках дорожных покрытий, искусственных покрытий взлетно-посадочных полос аэродромов, строительных площадок и т. д. В качестве планово-высотного обоснования используют взаимно перпендикулярные теодолитно-нивелирные прямолинейные ходы, прокладываемые вблизи границ снимаемого участка местности или по его середине. Съемочные ходы прокладывают в виде линий, параллельных сторонам основного хода.

3. Способ полигонов. Может применяться на больших, сравнительно спокойных участках местности с выраженным рельефом. В качестве планово-высотного обоснования в данном случае используют систему теодолитных ходов, прокладываемых вблизи границ снимаемого участка местности и по характерным (структурным) линиям рельефа. Для съемки ситуации и рельефа съемочные ходы разбивают в виде поперечников к сторонам планово-высотного обоснования.

4. Способ квадратов. Используют на открытой местности со слабовыраженным рельефом. Является основным видом топографических съемок при изысканиях аэродромов.

Планово-высотным обоснованием служат вершины квадратов, закрепленные на местности кольями и обозначенными по определенной принятой на практике изысканий схеме.

При нивелирной съемке по способу квадратов создание планово-высотного обоснования ведут по принципу «от общего к частному». Сначала на местности с помощью угломерного прибора и землемерной ленты или рулетки строят наружный полигон в виде большого квадрата или прямоугольника, внутри которого разбивают сетку больших квадратов со сторонами от 100 до 1000 м. Затем каждый большой квадрат заполняют квадратами со сторонами от 20 до 200 м и т. д. Длины сторон квадратов принимают в зависимости от размеров снимаемой территории, масштаба съемки, высоты сечения рельефа и характера местности.

Задачи к контрольной работе № 2.

Задача № 5.

Геометрическое нивелирование способом «вперед» выполнено при двух горизонтах прибора. Получены следующие данные : высота прибора 1395 мм и 1506 мм, отсчеты по передней рейке 2802 мм и 2909 мм. Отметка задней связующей точки 19,329 м. Вычислить отметку передней связующей точки. Решение сопроводить схемой.

Задача № 11.

Радиус круговой кривой 700 метров. Начало и конец кривой находятся в точках ПК 2 + 21,11 и ПК 4 + 91,13 . Вычислить пикетажные обозначения середины кривой и вершины угла поворота трассы.

ПК СК - ? α- ?

К= ПК КК = ПК НК +К

К= ПК КК – ПК НК = 91,13 – 21,11 = 70,02

ПК СК = ПК НК + К/2 = 21.11 + 70,02/2 = 56,12

α = = 5º44`

Задача № 23.

Трасса состоит из трех прямолинейных участков : 1-2, 2-3, 3-4. Параметры этих участков обозначены : , , и , , - азимуты и румбы; , - углы поворота трассы в точках 2 и 3 ; , - правы по ходу лежащие углы при точках 2 и 3. Показать на схеме трассу, ориентированную по сторонам света. Обозначить на схеме искомые показатели. При решении использовать формулы геодезии.

Дано:

, ; ,

Вычислить:

, , , ,

Решение:
