2.Электрондық осциллограф. Құрылымдық схемасы. Бұрмалау әдістері және сигналдың кескінін экранда алу.

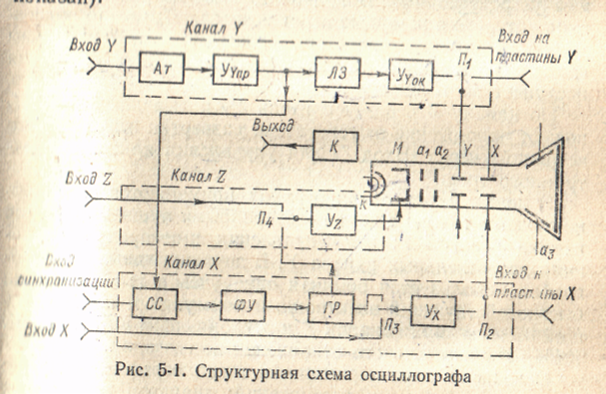

Электр сәулелік осц. Универсалды өлшегіш құрал болып табылады.Әр уақытта э.о. 2 режимде жұм.іст.:1. сигналды бақылау ж/е олар пар-ін өлшеуге байланысты;2. екі сиг-ң өзара әрекеттестігін өлшеу ж/е бақылау.Зерттелетін сигнал осц-ң экранында «осцилограммалар» деп аталатын жарықтайтын түзулер н/е фигуралар түрінде шығарылады.Сонымен бірге осц. Кернеуді, уақытылы интервалдарды, сигнал ұзақтығын т.б. өлшеуге қолданылады. Соның негізінде ауысу,жиіліктік, амплитудалық сипаттамаларын өлшейтін радиотехникалық ж/е электрлік құралдар жасалған.Түрлері:арнайы, жылдамдықты, стробоскопикалық, универсалды т.б.Олардың барлығы да бір н/е екі сәулелік ж/е екі арналы бола алады.Кез-келген универсалды осц. Эл.өсәулелі түтікшеден, сәулені бағыттайтын үш эл-лік каналдан, калибратордан ж/е қорек көзінен тұрады.Оның құр.сх.:

У каналынан зерттелетін сигнал өтеді.Бұл каналға үлкен сиг-ды кішірейтетін аттенюатр, кішкентай сиг-ды күш-тін алдын-ала күшейткіш, задержка түзуінен, аяқтау күш-нен тұрады.Х каналына сәуле-ң гор-ды ауытқуын шақыратын кернеу өтеді.Z каналы б/ша күш-кіш ж/е ауыстырып қосқыш бұрмалау ген-нан ж/е қор. Көзінен келетін кернеуді береді.

Сигналдар-ң формасын зерттеу ж/е оның парам-рін өлшеу режиміндегі Э.О-ң құр.сх.:

Екі сигналды зертейтін Э.О.өң құр.сх-сы.:

У-Х режимі.

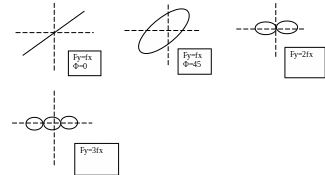

Бұл жағдайда әр сигнал өз кіріс блогына қосылады. Егер олар синусиал-қ сиг-р болса, онда экранда Лиссажу фиг-рының оңай ж/е күрделі кескінін көреміз.

Сызықты ж/е сыз. Күтуші бұрмалау әдістері.Ең көп тараған түрі-сызықты.Кернеуі пилообразды болып келеді.Ол уақытқа пропорционалды түрде өседі.сонд. сәуле тұрақты Жылд-пен экранда солдан оңға қарай жылжиды. Кернеу 0-ге тең бол-да, сәуле экр-ң сол жағына орналасады.Бұрмалау сызықты болады, егер: Ux=(/Tx)*t ; (0<<Tx) болу керек.Мұндағы Umax-пилообразды сиг-ң ауысу аумағы, Tx- оның ұзақтығы.

Реалды түрінің идеадынан айырмашылығы: импульс сызықсыз түрде өседі ж/е нөлге дейін бірден түседі.Сыз. бұрмалаудың формалары: Периодсыз, кездейсоқ сигналдарды осцилографтау Күтуші бұрмалау көмегімен орындалады.Оның мәні-У каналында сигнал-ң болмауы кернеуді шығармайды, сонд. Бұрмалау генераторы «күтеді»;У кірісіне кіретін зерттелетін сигнал синхронизация блогы арқ. Х пластинасына келетін пилообразды импульсты шығаратын бұрмалау ген-рын іске қосады. «Күту» реж-де электр.сәуле қозғалмайды ж/е экр-ң сол жағ-ды орн-ып, люминофорда жарқырайтын нүктені шығарады. ЖАЛПЫ БҰР.ӘДІС-Ң СИНУСИАЛДЫ, эллипсті түрі болады.

3.Өлшеуіш түрлендіргіштер. Арналуы. Олардың метрологиялық сипаттамалары.

Өлшенетін ақпаратты керекті формаға түрлендіру үшін қолданылатын өлшеу құралдарын өлшеуіш түрлендіргіш д.а.

Түрлендіргіштердің негізгі түрлері: айнымалы кернеудің тұрақтыға түрлендірілуі, аналогты шамалауды цифрлыққа түрлендіру айнымалы кернеудің тұрақтыға түрлендіру. Түрлендірудің жоғары дәлдігімен кіріс және шығыс динамикалық диапазондарымен ерекшеленеді. Аналогты шамаларды цифрлыққа түрлендіру үшін АЦТ қолданылады. Ол кірісіндегі аналогты шаманы кірсіндегі шамаға түрлендіреді.

№11 БИЛЕТ
