4. Расчет внутренней силовой сети и выбор пускозащитной аппаратуры

Согласно ПУЭ первичная цепь каждой электротермической установки должна содержать пускозащитную аппаратуру, предназначенная для коммутации и защиты электрооборудования электротермической установки.

Для коммутации и защиты электрооборудования электрокалориферной установки выбрали следующую ПЗА.

Для защиты электродвигателя вентилятора от токов короткого замыкания выбрали трехфазный автоматический выключатель ВА47-29 3Р (характеристика С) c I_H = 2 А, I_Н.Э = 16 А.

Автоматические выключатели выбирали по следующим условиям

(4.1)

где U_Н.А , I_Н.А - номинальные напряжение и ток автомата cоот-ветственно;

U_Н.УСТ , I_Н.УСТ - номинальные напряжение и ток установки (электро-двигателя);

I_Н.Э - ток отсечки электромагнитного расцепителя;

k_Н.Э - коэффициент надежности, учитывающий разброс по току электромагнитного расцепител, k_Н.Э = 1,25;

I_MAX - максимальный рабочий ток в цепи.

Номинальный ток трехфазных потребителей определяется по формуле

, (4.2)

где Р – мощность потребителя.

А.

Максимальный рабочий ток в цепи электродвигателя

, (4.3)

где k_П – кратность пускового тока электродвигателя.

А

Условие (4.1) выполняется, следовательно, автоматический выключатель выбран правильно и будет защищать цепь электродвигателя.

Для защиты цепи управления используем автоматический выключатель ВА-47-29 1Р I_Н =6А

Для защиты ТЭНов от токов короткого замыкания выбрали предохранители НПН2-10 с I_H = 16 А, I_Н.В = 80 А.

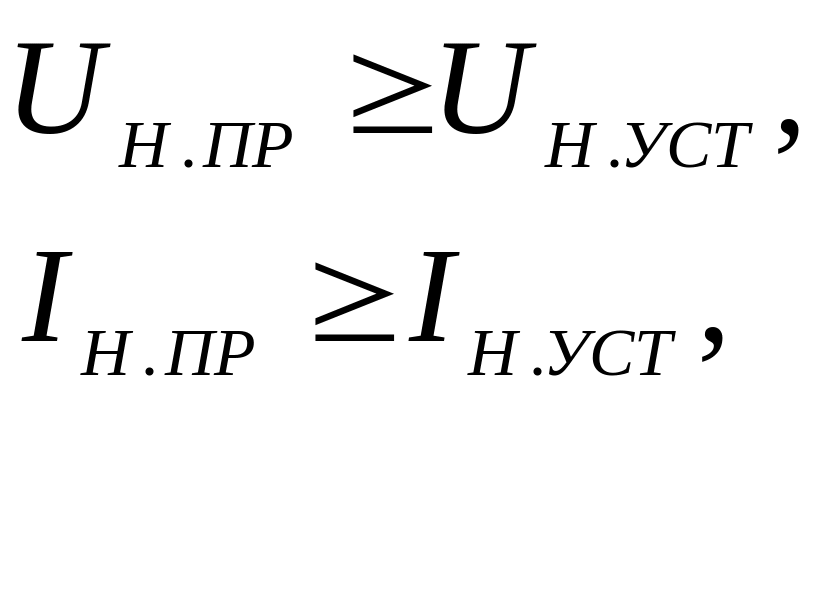

Плавкие предохранители выбирают по следующим условиям

(4.4)

где k_Н - коэффициент надежности.

Условие (4.4) выполняется, следовательно, предохранители выбраны правильно.

В качестве коммутационной аппаратуры для дистанционного включения электродвигателя и подачи питания на ТЭНы выбираем малогабаритные контакторы по следующим условиям

(4.5)

где U_Н.К , I_Н.К - номинальные напряжение и ток контактора cоот-ветственно.

Для коммутации в цепи электродвигателя выбираем контактор КМИ 10910 с I_Н =9 А контактной системы. В качестве дополнительных контактов в цепи управления применим контактную приставку ПКИ 20 с двумя замыкающими контактами. Для коммутации в цепи ТЭНов выбираем контактор КМИ 48012 с I_Н =80А.

В качестве вводного коммутирующего аппарата применим выключатель-разъединитель ВР32-35В31220 с I_Н =250А, который выбираем по условиям

(4.6)

где I_МАГ – расчетный ток магистральной линии, А.

,

где k_O – коэффициент одновременности;

-сумма токов всех потребителей, питающих от магистральной линии, А.

А.

Условия (4.6) выполняются, следовательно, выключатель-разъединитель выбран правильно.

Для переключения режимов работы электрокалориферной установки выбираем переключатель ALCLR-22 на 3 фиксированных положения.

В схеме управления электрокалориферной установки применим промежуточные реле РЭК 78/3 с I_Н =5А контактной системы .

Реле выбираем по назначению, напряжению и току обмотки, числу, типу и коммутационной способности контактов.

В качестве сигнализирующих устройств выбираем светосигнальные индикаторы ENR-22 на 230 В.

Внутренние силовые кабели должны быть надежными, доступными для эксплуатации, минимальной протяженности, соответствовать условиям окружающей среды и в полной мере обеспечивать безопасность людей и сельскохозяйственных животных, пожаро- и взрывобезопасность.

Для исполнения питающей линии электрокалориферной установки следует применить кабель ВВГ425, для исполнения отходящих линий к электродвигателю ВВГ41,5 и ТЭНам – ВВГ425.

Кабели выбирают таким образом, чтобы его длительно протекающий ток не был больше предельно допустимого.

Согласно ПУЭ значение I_доп определяют по следующим условиям

(4.7)

Данным условиям соответствует сечение кабеля 16 мм ².

Далее выбранный провод проверяем по допустимой потере напряжения. Согласно ПУЭ потеря напряжения в силовых проводках не должна превышать 5%. Расчетные потери напряжения без учета индуктивного сопротивления при условии, что нагрузка равномерно распределена по фазам и на всех участках проложен одинаковый провод, определяют по формуле

, (4.8)

где P - присоединенная мощность, кВт;

l - длина линии, м;

S - сечение провода, мм ²;

с - постоянный для данного провода коэффициент, зависящий от напряжения сети, числа фаз и материала провода.

Для коммутации и защиты электродного водонагревателя выбираем следующую ПЗА.

Для защиты от токов короткого замыкания электродвигателя насоса выбираем трехфазный автоматический выключатель ВА47-29 3Р (характеристика С) c I_H = 2 А. Для защиты электродной системы от токов короткого замыкания выбираем автоматический выключатель ВА47-29 3Р с I_H = 100 А, I_Н.Э = 250 А.

Для дистанционной подачи напряжения в цепи электродвигателя выбираем магнитный пускатель ПМЛ-1201-УХЛ3 с I_Н =10А контактной системы. Для коммутации в цепи ТЭНов выбираем магнитный пускатель ПМЛ-7202-УХЛ3 с I_Н =200А контактной системы, напряжение катушки 380 В.

В схеме управления установки применим 3 промежуточных реле РЭК 77/3 с I_Н =10А контактной системы.

Для переключения режимов работы установки выбираем переключатель ALCLR-22 на фиксированных положениях..

В качестве сигнализирующих устройств выбираем светосигнальные индикаторы ENR-22 на 230 В.
