Формирование технического задания на систему
На основе анализа объекта автоматизации, а так же на основе полученной модели «Как есть», было составлено техническое задание на будущую систему.
Техническое задание отражает общие черты проекта.
В состав технического задания входят такие пункты, как:
назначение системы;
цели создания системы;
требования к функциональным характеристикам;
требования к интерфейсу;
требования к организации входных и выходных данных;
требования к надежности;
условия эксплуатации;
требования к исходным кодам и языкам программирования.
Полный текст технического задания представлен в приложении П.
Специальная часть
Описание внутримашиной информационной базы
Логическая структура
Логическая структура 2-ой очереди программного комплекса «Предоставление государственных услуг в электронном виде» (далее - Система) включает в себя объекты данных и взаимосвязь между ними.
В состав внутримашинной информационной базы ПК «Госуслуги» входит Централизованное хранилище данных (далее - ЦХД). ЦХД состоит из двух уровней: физического и логического уровня. На физическом уровне ЦХД описывается физическая структура хранения данных. На логическом уровне - логическое представление данных для пользователей.
Данные во внутримашинной информационной базе делятся на следующие группы:
запись в справочнике;
таблица данных.
В Системе предусмотрено хранение следующих справочников:
справочник «Статус заявления»;
В Системе предусмотрено хранение следующих сущностей для хранения данных:
сущность «Таблица со сведениями о заявлениях»;
сущность «Таблица со сведениями о заявителях»;
сущность «Таблица со сведениями о продукции»;
сущность «Таблица со сведениями о вложениях»;
сущность «Таблица со сведениями о результате выдачи технических свидетельств».
Запись в каждом справочнике представляет собой минимальную совокупность данных по информативной единице справочника.

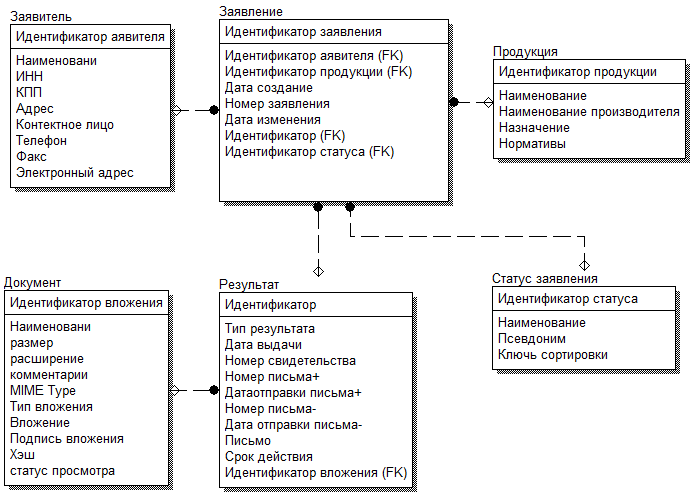

В основе логической структуры БД ХД лежат сущности «Таблицы данных». Каждая таблица имеет свой набор атрибутов. Основная часть атрибутов наследуется из справочников. Логическая структура данных изображена на рисунке 3.
Рисунок 3 - Логическая структура данных
Ниже приведены описания сущностей. Каждой сущности соответствует таблица на физическом уровне БД.
Справочник «Статус заявления».
Объектами классификации являются статусы заявления.
Атрибуты сущности:
идентификатор статуса - уникальный идентификатор статуса;
наименование - Наименование статуса;
псевдоним - Псевдоним статуса;
ключ сортировки - ключ сортировки.
Сущность «Таблица со сведениями о заявлениях».
Эта сущность описывает сведения, включаемые в состав заявления пользователя.
Атрибуты сущности:
идентификатор заявления - уникальный идентификатор заявления;
идентификатор статуса - статус заявления;
дата создания - дата создания заявления;
номер заявления - номер заявления;
идентификатор заявителя - уникальный идентификатор заявителя;
идентификатор продукции - уникальный идентификатор продукции;
идентификатор результата выдачи технических свидетельств - уникальный идентификатор результата выдачи технических свидетельств;
дата последнего изменения заявления - дата последнего изменения заявления.
Сущность «Таблица со сведениями о заявителях».
Эта сущность описывает сведения о ваятелях подающих заявление на выдачу технического свидетельства.
Атрибуты сущности:
идентификатор заявителя - уникальный идентификатор заявителя;
наименование заявителя - наименование юридического лица;
ИНН - ИНН юридического лица;
КПП - КПП юридического лица;
адрес - адрес юридического лица;
контактное лицо - ФИО ответственного лица заявителя;
телефон - телефон ответственного лица заявителя;
факс - факс ответственного лица заявителя;
электронный адрес - электронный адрес ответственного лица заявителя.
Сущность «Таблица со сведениями о продукции».
Эта сущность описывает сведения о продукции заявителя.
Атрибуты сущности:
идентификатор продукции - уникальный идентификатор продукции;
наименование - наименование продукции;
наименование производителя - наименование производителя продукции;
назначение - описание назначения продукции;
нормативы - нормативы изготовления продукции.
Сущность «Таблица со сведениями о вложениях».
Эта сущность описывает сведения о вложения передаваемых вместе с заявлением.
Атрибуты сущности:
идентификатор вложения - уникальный идентификатор вложения;
идентификатор заявления - уникальный идентификатор заявления;
наименование вложения - наименование вложения;
размер вложения - размер вложения в байтах;
комментарий - комментарий пользователя к вложению;
расширение вложения - расширение вложения;
MIME Type - тип вложения в формате MIME;
тип вложения - тип вложения;
вложение - экземпляр вложения;
подпись вложения - подпись вложения;
хэш - отпечаток вложения;
статус просмотра - вложение выгружено оператором.
Сущность «Таблица со сведениями о результате выдачи технических свидетельств».
Эта сущность описывает сведения о вложения передаваемых вместе с заявлением.
Атрибуты сущности:
идентификатор - уникальный идентификатор;
тип результата - тип результата ответа (положительный, отрицательный);
дата выдачи - дата выдачи технического свидетельства;
номер свидетельства - номер технического свидетельства;
номер письмо (+) - номер сопроводительного письма в случае положительного ответа;
дата отправки письма (+) - дата отправки сопроводительного письма в случае положительного ответа;
номер письмо (-) - номер сопроводительного письма в случае отрицательного ответа;
дата отправки письма (-) - дата отправки сопроводительного письма в случае отрицательного ответа;
письмо - сопроводительное письмо;
срок действия - срок действия технического свидетельства.
