10) Контакторы: устройство и назначение, рабочий цикл контактора, характеристики.

Электрический аппарат низкого напряжения предназначенный для коммутации силовых цепей.

Конструктивно содержит электромагнитный механизм для привода контактной системы, силовую контактную систему ( , , или полюсную).

Контакторная система может содержать как нормальноразомкнутые, так и нормальнозамкнутые контакты. Обязательно содержит дугогасительное устройство и как минимум одну пару дополнительных контактов (блок контактов).

Современные общепромышленные контакторы выполняются унифицированными по конструкции магнитной системы для постоянного и переменного тока.

Основные параметры контакторов:

, номинальные напряжение и ток силовой цепи.

Предельная коммутационная способность ( )

Максимальный ток который может быть отключен без повреждения контактной системы и дугогасительных устройств

Параметры управления:

 12, 24, 110, 220 В

 12, 27, 127, 220, 330, 660

Динамические параметры:

,

Надёжность определяется числом срабатываний до первого отказа.

Число срабатываний зависит от величины и характера нагрузки.

Для контактов серии ПМЕ зависимость числа срабатываний от тока имеет вид:

Для малоиндуктивной нагрузки АС 1, АС 3

- время отпадания контакта

- время выбора провала

- отпускание

– срабатывания (трогания)

– движения

- включения

Контактор – электрический аппарат низкого напряжения, предназначенный для коммутации силовых цепей. Классификация: постоянного и переменного тока.

Конструктивно обязательно содержат электромагнитный механизм для привода контактной системы и силовую контактную систему (1-, 2-, 3- и 4-полюсную). Контактная система может содержать как нормально разомкнутые, так и нормально замкнутые контакты (общепромышленные контакторы с нормально разомкнутыми контактами наиболее распространены). Обязательно содержат какие-нибудь дугогасительный устройства. Как правило, содержат минимум одну пару вспомогательных контактов (для построения различных схем управления).

Современные общепромышленные контакторы выполняются унифицированными по конструкции магнитной системы для постоянного и переменного тока. Габариты и конструкция определяются силовой цепью.

Основные параметры контакторов:

1. Номинальное напряжение U_Н и ток I_Н силовой цепи (силовых контактов);

2. Предельная коммутационная способность (в некоторых случаях мощность или ток КЗ) I_К (Р_ПР) – максимальный ток, который при заданных условиях эксплуатации может быть отключен без повреждения контактной системы и дугогасительных устройств;

3. Параметры управления:

По постоянному току: 12; 24; 110; 220 В;

По переменному току: 12; 27; 127; 220; 380; 660 В.

Динамические параметры: время включения t_ВКЛ и время отключения t_ВЫКЛ.

Надежность контактора определяется числом срабатываний до первого отказа. Число срабатываний зависит от величины и характера нагрузки, коммутируемой контактором.

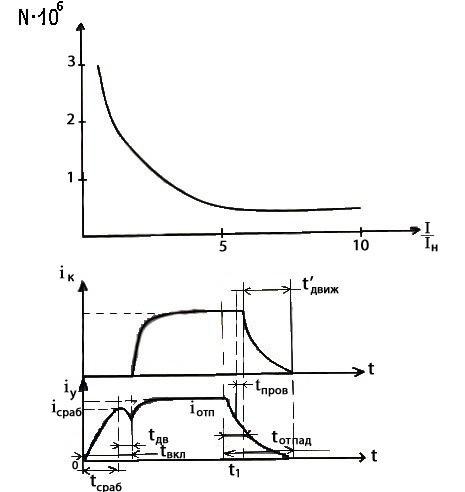

Для контакторов серии ПМЕ зависимость максимального числа срабатываний от тока для мало индуктивной нагрузки (АС1):

Ц икл работы контактора может разбить на несколько отрезков:

t_ОТПАД – время отпадания контактов;

t_ПРОВ – время выбора провала;

Предполагается, что в момент времени t = 0 подается напряжение на обмотку контактора. Начинает возрастать ток по экспоненте до момента перегорания якоря (он начинает двигаться). С движением якоря меняется воздушный зазор, соответственно меняется индуктивность, появляется ЭДС перемещения, за счет которой ток несколько снизиться. Как только закончится перемещение якоря, силовые контакты замкнуться. Ток управления возрастает до кого-то установившегося значения с другой постоянной времени. Ток нагрузки с постоянной времени нагрузки возрастает до установившего значения. Время от момента подачи управляющего сигнала до начала перемещения якоря называется временем трогания t_ТР. Соответственно, время от начала перемещения до замыкания силовых контактов называется временем движения t_ДВ. Сумма t_ТР + t_ДВ = t_ВКЛ. Пусть в какой-то момент времени t₁ отключаем напряжение управления. Если обмотка защищена диодом, ток управления начнет затухать до нуля. Как только ток достигнет значения тока отпускания i_ОТП, начинается возвращение якоря под воздействием возвратной пружины. После того, как растянутся контактные пружины, расходятся силовые контакты – возникает дуга.

Условно графическое обозначение:

Электромагнитный механизм;

Обычный контакт;

Силовой контакт;

Силовой контакт, снабженный дугогасительным устройством.
