Вопрос 14. Принципиальная схема стереокомпаратора

Стереокомпаратор должен:

1. Иметь каретки для установки снимков (в снимкодержателях).

2. Снимки в снимкодержателях должны поворачиваться.

3. Каретки снимков следует располагать на общей каретке, которая перемещается вдоль оси Х, а величина перемещения фиксируется по шкале «х».

4. Прибор должен иметь наблюдательную систему с измеритель- ными марками; допустим, что она перемещается параллельно оси У, величина же перемещений фиксируется по шкале «у».

5. Кроме того, допустим, что правая каретка имеет независимые премещения р и q параллельно осям X и У, величины которых фиксируются по шкалам «р» и «q» соответственно.

Принцип работы СК:

1. Используя все рабочие движения, совместим измерительные марки с началами систем координат на фотоснимках – отсчёты по шкалам бу-дут местами нулей: МО_Х ,МО_У ,МО_q МО_р

2. Рабочими движениями Х и У совместим левую измерительную марку с точкой а1. Отсчёты по шкалам «х» и «у» будут координатами х1 и у1 этой точки. Правая марка в этом случае будет находиться в точке а1‘ (рис.3).

3. Совместим правую марку движениями р и q с точкой а₂ на правом снимке и зафиксировав отсчёты по шкалам «р» и «q», получим значение продольного и поперечного парал-лаксов одноимённых точек а₁ и а₂.

Таким образом, стереокомпаратор данного типа позволяет измерять: х₁, у₁ и р, q. Координаты одноимённой точки на правом фотоснимке стереопары вычисляют:

Вопрос 15. Стереокомпараторы и их возможности.

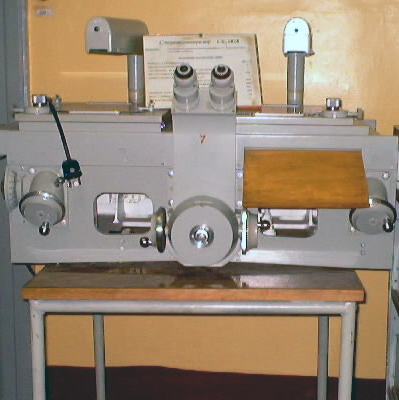

Основные характеристики СК 1818

Формат снимков, мм........................................................до 180х180

Наименьшая цена деления:

шкалы абсцисс и ординат, мм................................ 0,02

поперечных параллаксов, мм ...................................0,01

продольных параллаксов, мм..................................0,005

Увеличение наблюдательной системы, крат ...........................8

Диаметр поля зрения, мм ..............................................................6

Диаметр точечной марки, мм ...................................................0,05

Масса прибора, кг ........................................................................132

Возможности автоматизированных стереокомпараторов

Технические характеристики СКА-30 и СКА-В

1. Формат обрабатываемых фотоснимков, мм 300 х300 300 х300

2. Инструментальная точность, мкм 3.0 4(15)

4. Увеличение набл. системы (осн. снимков), крат 6-18 8-24

5. Скорость перемещения кареток, мм/с:

основных фотоснимков 10 8

дополнительного 30 15

6. Масса комплекта, кг 1565

Вопрос 16. Технология измерения фотоснимков на стереокомпараторе ск-1818

Технология измерения фотоснимков включает:

1. Установку и ориентирование фотоснимков;

2. Определение мест нулей шкал СК;

3. Собственно измерение координат точек;

4. Вычисление координат и параллаксов точек.

Непосредственно перед измерениями следует выполнить юстировку наблюдательной системы:

• устанавливают расстояние между окулярами в соответствии с глазным базисом;

• фокусируют марки и изображение фотоснимков;

• устраняют видимый параллакс измерительных марок.
