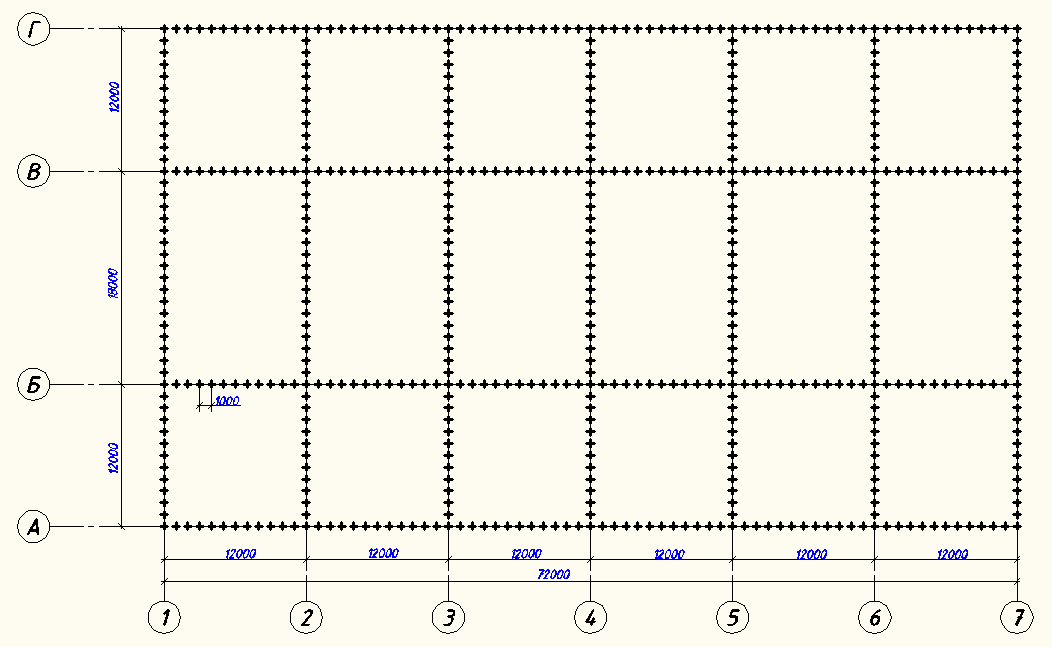

Исходные данные:

1. Пролет: L₁=12; L₂=18м;

2. Шаг 12м;

3. Длина здания 72м

1. Ведомость объемов работ:

   № п/п	Наименование работ и процессов	Ед.изм	Количество работ.
   1	Разгрузка свай и укладка их в штабель	100 шт.	5,93
   2	Переворачивание свай краном для разметки	100 шт.	5,93
   3	Разметка свай	100 м	71,16
   4	Раскладка свай у места погружения	100 шт.	5,93
   5	Погружение свай	шт.	593
   6	Срубка голов свай	шт.	593
   7	Отгибание стержней арматуры	100 шт.	23,72

2. Калькуляция трудовых затрат:

№ п/п	ЕНиР	Наименование работ	Объем Ед. изм. Кол-во		Трудоемкость
					Нвр. чел-час./ маш-час.	Тр. чел-час./ маш.-час.
1	Е12-83	Разгрузка свай и укладка их в штабель	100 шт.	5,93	7,4/ 22,2	43,882/ 131,646
2	Е12-83	Переворачивание свай краном для разметки	100 шт.	5,93	7,1/ 28,4	42,103/ 168,412
3	Е12-97	Разметка свай	100 м	71,16	1,2	85,392
4	Е12-83	Раскладка свай у места погружения	100 шт.	5,93	9,7/ 29,1	57,521/ 172,563
5	Е12-28	Погружение свай	шт.	593	0,36/ 1,08	213,48/ 640,44
6	Е12-39	Срубка голов свай	шт.	593	0,68	403,24
7	Е12-40	Отгибание стержней арматуры	100 шт.	23,72	1,9	45,068

3.Контроль качества и приемка работ

Контролировать качество свайных работ необходимо непрерывно в процессе выполнения их, руководствуясь указаниями СНиП III-9-74 и проектом производства работ. Допускаемые отклонения от проектного положения осей свай, свай-оболочек и шпунтового ряда в плане приведены в СНиПе и в сборнике ЕНиР (свайные работы).

Журналы работ по погружению свай, свай-оболочек и шпунта, а также изготовлению буронабивных свай ведут по формам, приведенным в СНиП III-9-74.

Для определения отказа - величины погружения сваи от одного удара - замеры погружения сваи производят от залога после нескольких ударов молота. Например, при забивке свай дизель-молотами отказ определяют как среднюю величину при послед­них 10 ударах молота. Если средняя величина отказа в трех последовательных залогах не превышает проектной, то забивку счи­тают законченной. Контрольный отказ замеряют с точностью до 1 мм.

Отказ замеряют отказомером, дающим автоматически диаграмму отказов, характеризующую также остаточную упругую часть отказа при динамических испытаниях свай. При отсутствии отказомера отказ можно определить нанесением после каждого зало­га рисок на свае, беря отсчеты от неподвижного репера. Отказы замерят также нивелиром по полосе миллиметровой бумаги, при­клеенной к деревянной рейке, располагаемой рядом с погружаемой сваей. Для этого на свае у головы ее закрепляют жесткий металлический хомут с указателем в виде металлической полосы, который перемещается вместе со сваей.

Контроль качества изготовления набивных свай ведут в процессе производства работ и после изготовления их. Качество изготовления скважин проверяют визуально (с помощью переносной электролампы) или с применением телевизионной камеры. Особое внимание необходимо уделять контролю качества бетонирования свай. Нельзя допускать наличия каверн, раковин и разрывов в бетонном стволе сваи. Для контроля качества заполнения скважин бетоном применяют приборы, дающие сигналы о наличии дефектов в плотности укладки бетонной смеси с помощью ультразвука и радиоизотопов.

Контроль качества готовых свай может проводиться как с разрушением, так и без разрушения бетонного ствола свай. В первом случае отбирают керны бетона путем бурения ствола сваи колонковым станком с последующими испытаниями кернов на проч­ность. Применяют также скоростное разбуривание ствола сплошным забоем для оценки прочности бетона по скорости бурения, осевому давлению на забой и потребляемой мощности.

Прочность бетона свай без разрушения бетонного ствола оценивают на основании показателей испытания контрольных образцов бетона, изготовленных из смеси, уложенной в скважину.

Применяют и другие неразрушающие методы контроля: ультразвуковой и гамма - каротажный, нейтронной радиографии, вихревых потоков, акустический, магнитометрический и динамический.

Приемку работ по устройству свайных фундаментов и шпунтовых ограждений производит комиссия на основании следующей технической документации: проектов свайных фундаментов или шпунтовых ограждений; паспортов заводов-изготовителей на сваи, сваи-оболочки, шпунт и товарный бетон; актов лабораторного испытания контрольных бетонных образцов и актов на антикоррозийную защиту конструкций; актов геодезической разбивки осей фундаментов и шпунтовых ограждений; исполнительных схем расположения свай и шпунтовых ограждений с указанием их отклонений в плане и по высоте; сводных ведомостей и журналов забивки или погружения свай, свай-оболочек и шпунта, журналов бурения и бетонирования скважин для набивных свай; результаты статических испытаний свай, свай-оболочек (если они были предусмотрены); результаты динамических испытаний свай и свай-оболочек.

О приемке работ составляют акт с указанием их качества.
