4.1.3. Построение естественной механической характеристики двигателя постоянного тока
Так как естественная механическая характеристика двигателя постоянного тока теоретически представляет собой прямую линию, то для построения достаточно определить две ее точки. Одна из которых соответствует номинальному моменту (М=Мн , n=nн), а другая – скорости идеального холостого хода (М=0, n=nо).
Тогда уравнение уровня механической характеристики двигателя составит:
nн=Uн/Сен-Rя/Сем·См·Мн, об/мин
где nн –номинальная частота вращения двигателя
Uн –напряжение двигателя, В
Сен –электрическая постоянная двигателя, В·мин/об
Rя –сопротивление якоря, Ом
См –магнитная постоянная двигателя, Н·м/А
Мн –номинальный момент двигателя, Н·м
Электрическая постоянная двигателя определяется формулой:
Сен=(Uн-Rя·Iн)/nн, В·мин/об
Где Iн –номинальный ток двигателя, А
Сен=(440-0,084·355)/400=1,025 В·мин/об
Номинальный момент двигателя определяется:
Мн=9550·Рн/nн, Н·м
где Рн –мощность двигателя, кВт
Мн=9550·136,34/400=3255,12 Н·м
Обороты холостого хода определяются:
nо=Uн/Сен, об/мин
nо=440/1,025=430,1 об/мин

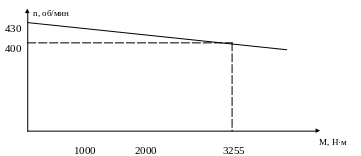

Исходя из полученных данных, строится естественная механическая характеристика двигателя, которая показана на рис. 9.
Рис.9
4.1.4. Расчет и построение эксплуатационных характеристик двигателя.
Для формовочного стана характерными являются не только номинальные величины, но и данные, характеризующие его перегрузочные способности при различных скоростях.
При регулировании скорости двигателя от нуля до номинальной, максимально допустимый ток и момент остаются постоянными:
Imax=m·Iн, А
Мmax=m·Мн, Н·м
где m – допустимые перегрузки двигателя
При изменении скорости от нуля до номинальной, мощность возрастает от нуля до номинальной. При дальнейшем увеличении скорости, мощность не изменяется.
Для построения графика зависимости момента от скорости необходимо определить момент при различных скоростях по формуле:
Мi=9550·Рн/n, Н·м
Момент при n=500 об/мин:
М1=9550·136,34/500=2604,09 Н·м
Момент при n=3000об/мин:
М2=9550·136,34/1000=1302,05 Н·м
Момент при n=1800 об/мин:
М3=9550·136,34/1800=43,43 Н·м
Перегрузка для номинальных величин при n=2500об/мин
i=Мi/Мн
где Мн – номинальный момент двигателя, Н·м
При n=500 об/мин перегрузка для номинальной величины:
1=2604,09/3255,12=0,8
При n=1000 об/мин
2=1302,05/3255,12=0,4
При n=1800 об/мин
3=723,36/3255,12=0,22
Допустимая перегрузка двигателя при n-ом числе оборотов определяется по формуле:
i1=·400/400·1;
i2=·400/400·2,
где -допустимая перегрузка по моменту при
n=nmax =1,3
i1=1,3·400/400·0,8=1,625;
i2=0,5·400/400·0,4=3,25
Перегрузочные значения по моменту определяются по формуле:
mi=ij·nн/ni;
m1=1,625·400/500=1,3;
m2=3,25·400/1000=1,3;
m3=1,3·400/1800=0,29

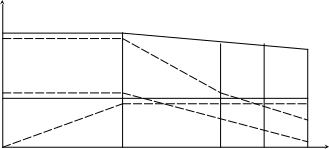

По
данным расчета, проведенного выше,
строится эксплуатационная характеристика
двигателя для номинальных и максимально
допустимых величин, приведенная на
рис.10.
Рис.10
1. Зависимость номинальных величин от скорости
2. Зависимость максимальных величин от скорости
В связи с тем, что режим работы двигателя формовочного стана продолжительный с кратковременными остановками, то двигатель нецелесообразно проверять по нагреву.
Имеет смысл проверить двигатель по перегрузочной способности.
Первым для этого определяется максимальный момент:
Мкmax=М1·m1, Н·м
где Мкmax-максимальный момент двигателя
При nnн максимальный момент двигателя составит:
Мкmax=2604,09·1,3=3385,3 Н·м
Затем сравнивается перегрузка по моменту при nnн с допустимой перегрузкой по моменту:
n,
где n-перегрузка по моменту при nnн;
-допустимая перегрузка по моменту.
n=Мкmax/Мн.
n=3385,3/3254=1,04
Так как 1,04<1,3, значит n<l.. Таким образом, двигатель выбран правильно.
