Министерство образования и науки Российской Федерации

Российский университет дружбы народов

Инженерный факультет

Реферат по дисциплине: «Метрология, стандартизация и сертификация»

на тему: Общие технические требования к электробурам

Выполнил: студент группы ИРБ – 401

Аравгиев Б.А.

Преподаватель: Родионова А.В.

Москва 2013

Оглавление

Введение……………………………………………………………………….….3

1. Основные параметры и размеры……………………………………….……..4

2. Технические требования………………………………………………………7

3. Комплектность………………………………………………………………....9

4. Правила приемки…………………………………………………………........9

5. Методы испытаний……………………………………………………………10

6. Маркировка…………………………………………………………………....11

7. Указания по эксплуатации……………………………………………………12

Список литературы……………………………………………………………...15

Приложение……………………………………………………………………...16

Введение

Электробур — забойная буровая машина с погружным электродвигателем, предназначенная для бурения глубоких скважин, преимущественно на нефть и газ. Идея электробура для ударного бурения принадлежит русскому инженеру В. И. Делову (1899). В 1938-40 в CCCP А. П. Островским и Н. В. Александровым создан и применён первый в мире электробур для вращательного бурения, опускаемый в скважину на бурильных трубах [2]. Электробур состоит из маслонаполненного электродвигателя и шпинделя. Мощность трёхфазного электродвигателя зависит от диаметра электробура и составляет 75-240 кВт. Для увеличения вращающего момента электробура применяют редукторные вставки, монтируемые между двигателем и шпинделем и снижающие частоту вращения до 350, 220, 150, 70 об/мин. Частота вращения безредукторного электробура 455-685 об/мин. Длина электробура 12-16 м, наружный диаметр 164-290 мм.  При бурении электробур, присоединённый к низу бурильной колонны, передаёт вращение буровому долоту. Электроэнергия подводится к электробуру по кабелю, смонтированному отрезками в бурильных трубах. При свинчивании труб отрезки кабеля сращиваются специальными контактными соединениями. К кабелю электроэнергия подводится через токоприёмник, скользящие контакты которого позволяют проворачивать колонну бурильных труб. Для непрерывного контроля пространственного положения ствола скважины и технологических параметров бурения при проходке наклонно направленных и разветвлённо-горизонтальных скважин используется специальная погружная аппаратура (в том числе телеметрическая). При бурении электробуром очистка забоя осуществляется буровым раствором, воздухом или газом [3].

ГОСТ 15880–83 распространяется на вращающиеся электробуры с асинхронными двигателями с короткозамкнутым ротором мощностью до 250 кВт, напряжением до 2500 В, частотой 50 Гц, климатического исполнения В, категории размещения 5 по ГОСТ 15150, предназначенные для бурения вертикальных, наклонно направленных и разветвленно-горизонтальных нефтяных и газовых скважин, а также, по согласованию с предприятием-изготовителем, для бурения скважин иных назначений.

1. Основные параметры и размеры

1.1. Диаметры электробуров и диаметры применяемых с ними долот по ГОСТ 20692 должны соответствовать указанным в табл. 1.

Таблица 1

Диаметр электробура, мм	Диметр долота, мм
127 164 190 240 290	146 187,3; 190,5 212,7; 215,9; 244,5 269,9; 295,3 от 349,2 до 393,7

Допускается по согласованию с потребителем (заказчиком) увеличение наружного диаметра на участках корпусов электробуров и их составных частей до 8 мм или уменьшение - до 5 мм.

1.2. Глубины бурения с учетом геотермического градиента скважины, указанного в справочном приложении 1, и максимальные осевые нагрузки на долото должны соответствовать указанным в табл. 2.

Таблица 2

Диаметр электробура, мм	Глубина бурения, м, не более	Максимальная осевая нагрузка, кН, не более
127 164 190 240 290	7000 6000 6000 5000 3000	100 250 300 400 450

1.3. Номинальные данные электродвигателя электробура (мощность, напряжение, ток, частота вращения (асинхронная), скольжение, КПД, коэффициент мощности, номинальный вращающий момент, отношение максимального вращающего момента к номинальному, отношение начального пускового вращающего момента к номинальному, отношение начального пускового тока к номинальному) должны быть установлены в технических условиях на электробуры конкретного типа.

Значения номинальных данных электродвигателей электробуров должны быть не менее: КПД - 60 %, коэффициента мощности - 0,64, отношения максимального вращающего момента к номинальному - 2,0 (для конденсаторных электробуров- 1,7). Допускаемые отклонения номинальных данных - по ГОСТ 183.

1.4. Электробуры должны работать в продолжительном режиме по ГОСТ 183 при охлаждении прокачиваемым промывочным раствором. При установлении температуры промывочного раствора следует руководствоваться данными, приведенными в приложении 1.

1.5. Структурные обозначения типов электробуров, электродвигателей, шпинделей и редукторов указаны в пп.1.5.1 – 1.5.4

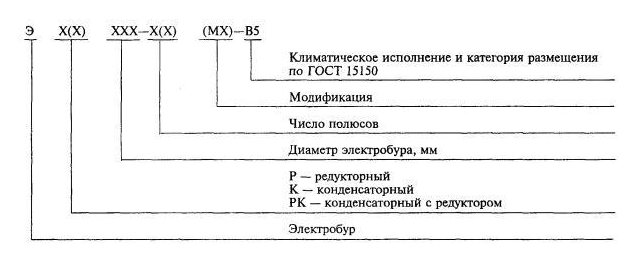

1.5.1. Электробур

Пример: Электробур ЭРК164-4-В5 - электробур редукторный конденсаторный с диаметром электробура 164 мм, числом полюсов 4, климатического исполнения В, категории размещения 5.

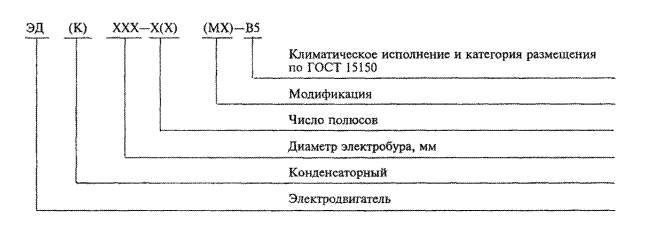

1.5.2. Электродвигатель

Пример: Электродвигатель ЭДК164-4М1-В5 – электродвигатель конденсаторный для электробура диаметром 164 мм, числом полюсов 4, первой модификации, климатического исполнения В, категории размещения 5.

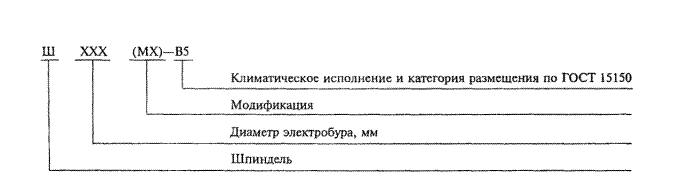

1.5.3. Шпиндель

Пример: Шпиндель Ш164М1-В5 - шпинделя для электробура диаметром 164 мм, первой модификации, климатического исполнения В, категории размещения 5.

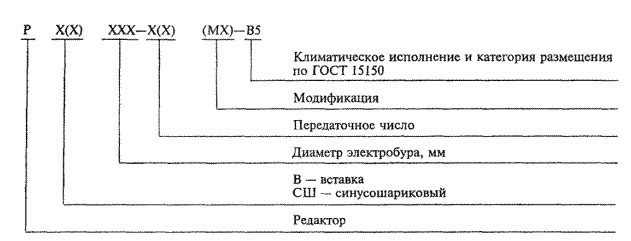

1.5.4. Редуктор

Пример: Редуктор РСШ164-10М1-В5 -  редуктора синусошарикового для электробура диаметром 164 мм, с передаточным числом 10, первой модификации, климатического исполнения В, категории размещения 5.
