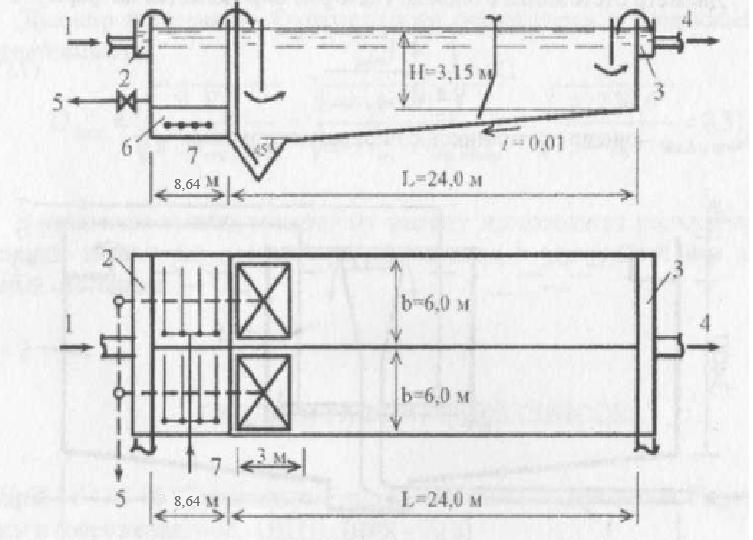

7.4.1 Расчет преаэраторов расположенных перед первичными отстойниками.

Объем преаэратора определяется по формуле:

W_пр = Q_max.ч * t

W_пр = 1980 * 0.33 = 653,4 м­³

Где t- продолжительность аэрации сточной воды согласно п.6.116 [1]

t = 17^o мин = 0,33ч.

Площадь преаэратора:

F_пр = = = 207,43 м­­²

Число преаэраторов согласно п.6.116 СНиП должно быть не менее двух, причем все рабочие.

Принимаем число преаэраторов по числу отстойников, т.е N = 4 шт. Тогда длина преаэраторов:

L_пр = = = 8,64

8. Сооружения биологической очистки сточных вод.

Метод биологической очистки сточных вод основан на способности микроорганизмов использовать разные вещества, находящиеся в сточной воде, в качестве источника питания в процессе жизнедеятельности. Таким образом, искусственно культивируемые микроорганизмы освобождают воду от загрязнений. Биологическую очистку называют неполной при БПК_полн 20 мг/л.

В качестве сооружения биологической очистки принят биофильтр.

8.1 Расчет высоконагружаемого биофильтра

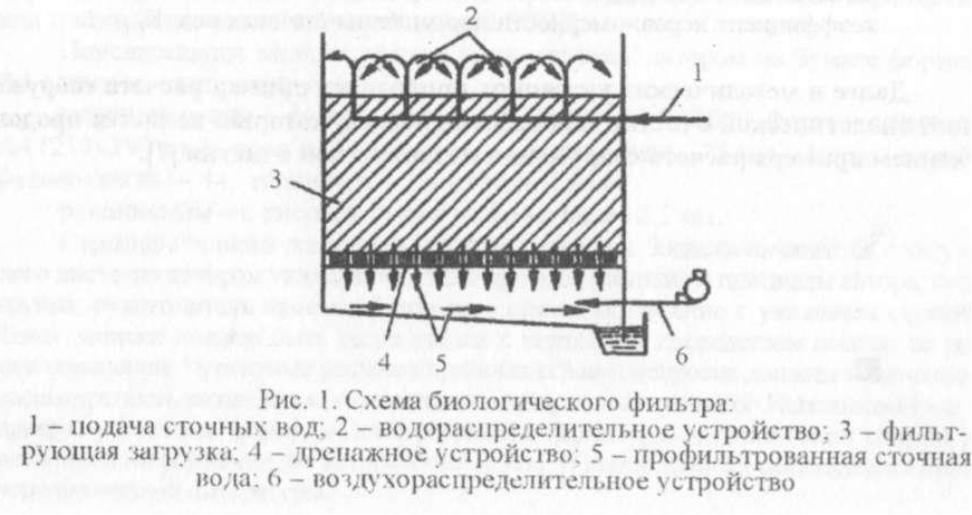

Биологический фильтр – сооружение, в котором сточная вода фильтруется через загрузочный материал, покрытый биологической пленкой, образованной колониями микроорганизмов.

Концентрация загрязнений по БПК_полн воды, прошедшей механическую очистку L_en, мг/л:

L_en = L_ср.БПК *(1 – Э),

где Э – эффект очистки по БПК_полн после первичных отстойников в долях от единицы. При преаэраторе Э=0,1;

L_ср.БПК = 264,47 мг/л – концентрация по БПК_полн в смеси бытовых и производственных сточных вод

L_en = 267,47 *(1 – 0,1) = 240,72 мг/л

Так как L_en= 240,72 мг/л 300 мг/л , то принимаем биофильтр без рециркуляции.

Определяем площадь биофильтра:

F_af =

где = 0 – коэффициент рециркуляции

- гидравлическая нагрузка на биофильтр, м³/м² сут, принимается по табл.38 ;

= f( H_af, K_af, T_w),

где – удельный расход воздуха, = 8…12 м³/м² по п.6.133

H_af = 4 м – рабочая высота, H_af = 2…4 м по п.6.133

K_af – коэффициент, определяемый по формуле K_af= = = 16,048

T_w= 11,2 ⁰С – температура сточной воды, определяется по формуле (56)

Принимаем = 14,0 м³/м² сут.

Тогда площадь биофильтра будет:

F_af = = 2132,14 м²

Принимаем площадь одного биофильтра f₁ = 21 30 = 630 м², тогда количество биофильтров будет равно N = = = 3,38 шт 4

Согласно п.6.124 , число секций или биофильтров должно быть не менее двух и не более восьми, причем все рабочие.

Объём загрузки биофильтров:

W₃= H_af*( N * ) = 4*(4*630) = 10080 м³

Расчет спринклерной системы биофильтра

При площади одного биофильтра f₁ = 630 м² 150 м² принимаем 1 распределительный бак на одну секцию.

Определим приток сточной воды в бак:

q_прит = = = 0,1375 м³/с или 137,5 л/с

Минимальный расход из бака:

q_min = 1,5 * q_прит = 1,5 * 137,5 = 225 л/с или 12375 л/мин

Принимаем диаметр спрыска d_спр = 25 мм

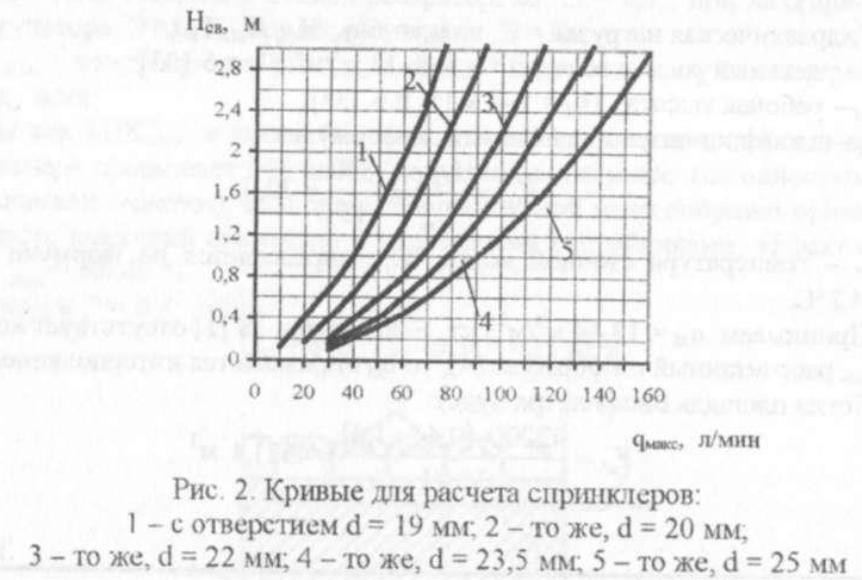

При минимальном напоре H_min= 0,5 м минимальный расход спрыска q_min.спр= 60 л/мин. При максимальном напоре H_max= 1,5 м максимальный расход спрыска q_max.спр= 115 л/мин.

Определяем средний расход воды из спринклера:

q_ср.спр= 1,1* = 1,1 * = 90,5 л/мин или 1,5 л/с

Число спринклерных головок:

n_спр = = = 206,25 207 шт

Время опорожнения бака должно быть 1…5 мин, принимаем t_оп =3 мин, тогда ёмкость бака W_б, м³:

W_б= (q_ср.спр * n_спр - q_прит) * t_оп * 60 = (1,5 * 207 – 137,5)* 3 * 60 = 31140 л или 31,14 м³

Время наполнения бака:

t_нап = = = 3,77 4 мин

Продолжительность цикла составит:

t_цикл = t_оп + t_нап = 3 + 4 = 7 мин
