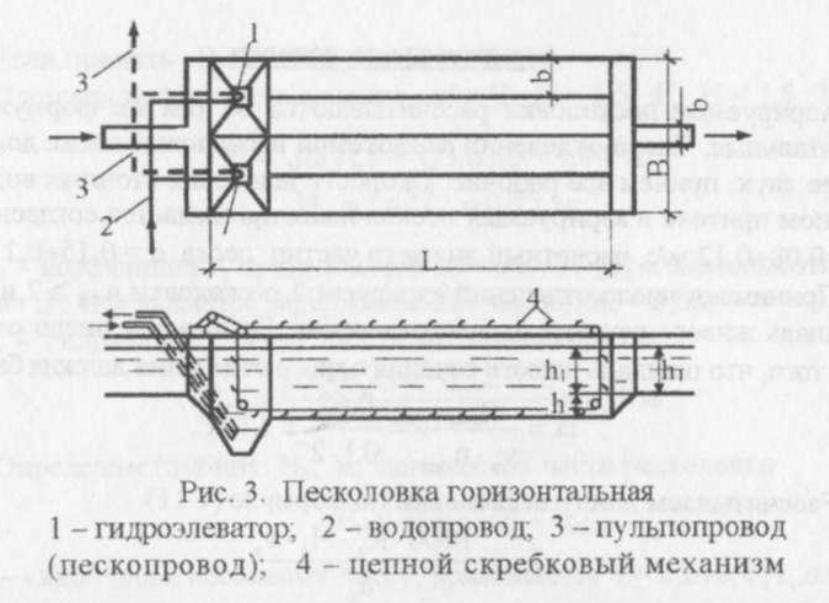

7.2 Расчет горизонтальной песколовки
Песколовки предназначены для выделения из сточных вод тяжелых минеральных примесей (главным образом песка) и устанавливаются перед отстойниками.
Применение песколовок обусловлено тем, что при совместном выделении в отстойниках минеральных и органических примесей возникают значительные затруднения при удалении осадка из отстойников и дальнейшем его сбраживании в метантенках. Работа песколовок основана на действии гравитационных сил.
Рассчитывают песколовки таким образом, чтобы в них выпадали в осадок песок и другие тяжелые минеральные частицы, но не выпадал осадок органического происхождения.
Песколовки рассчитываются на задержание песка крупностью 0,2 мм и более. Рекомендуемые скорости и другие параметры принимаются из табл.27 и 28
Длина песколовки LS:
LS
=
,
где
- расчетная глубина песколовки, м,
принимается по табл.28
;
=0,5…2,0
м;
-
скорость движения сточной воды при
максимальном притоке, принимается по
табл.28
;
=0,3
м/с;
-
гидравлическая крупность песка,
принимается по табл.28
;
=18,7…24,2
мм/с;
-
коэффициент, принимаемый по табл.27
в зависимости от диаметра улавливаемых
частиц;
=1,7
при d
= 0,2 мм
LS
=
= 18,0 м
Определяем
площадь
,
м2,
живого сечения отделений песколовки:
=
= 1,8
м2
Ширина песколовки BS:
BS
=
=
= 2,78
м
Число песколовок или их отделений, согласно п.6.26 , принимаем не менее 2, все рабочие. Ширину одного отделения принимаем равной b=1,0 м, тогда число отделения песколовки nотд= 4.
Находим общую ширину песколовки:
Вобщ = b * nотд = 1,0 * 4 = 4,0 м
Площадь песколовки: F = LS * Bобщ = 18,0 * 4,0 = 72,0 м2
Количество собираемого песколовкой осадка Woc, м3
Woc
=
где
Р – количество песка, задерживаемого
песколовкой, принимается по п.6.31
;
Р=0,02 л/(чел
сут)
t – продолжительность периода между чистками, принимается по п.6.32 ; t = 2 сут
Woc
=
=
7,02
м3
Высота осадочной части hос:
hос
=
=
= 0,10
м
Проверка песколовки ведется по определению скоростей при пропуске минимального расхода, при этом одна из песколовок или одно отделение может выключаться из работы:
Vmin
=
=
=
= 0,16 м/с
0,15 м/с
Согласно , минимальная скорость движения сточной воды в песколовке должна быть более 0,15 м/с.

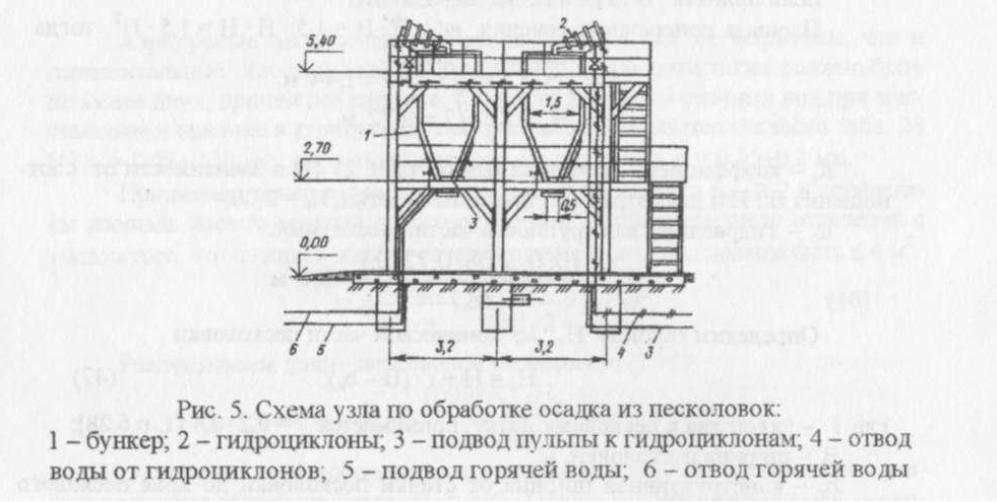

7.3 Расчет пескового бункера
Бункеры рассчитывают на 1,5…5 – суточное хранение песка (п.6.34 )
Объем бункера Wбунк, м3, определяем пл формуле:
Wбунк
= Wп.сут
*
tхр
=
tхр
Wп.сут – объем песка в сутки, м3;
tхр – время хранения песка в песковых бункерах, сут
Wбунк
=
* 5 = 17,55
м3
Количество бункеров Nб должно быть не менее двух. Принимаем Nб= 2, тогда объем одного бункера:
W1бунк
=
=
= 8,78
м3
Бункеры имеют круглую форму в плане с коническим днищем.

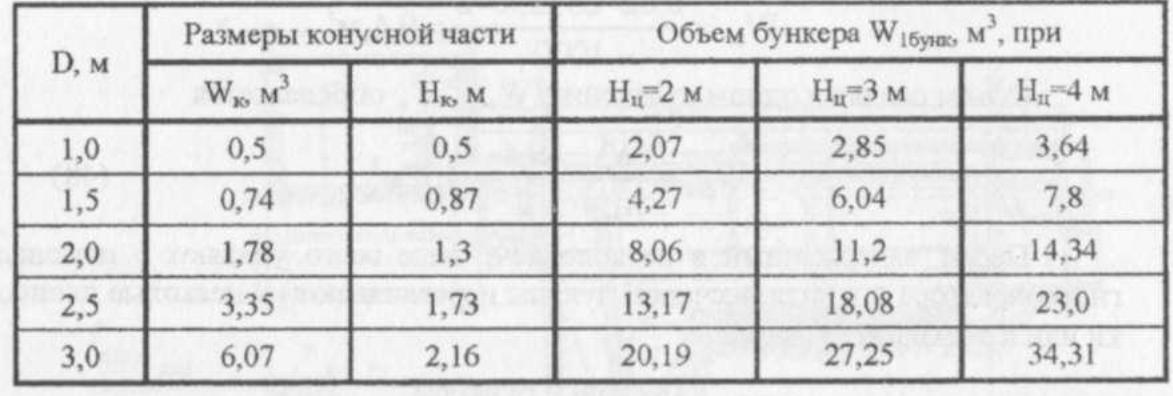

По таблице принимаем диаметр бункера D=2,0 м, диаметр выгрузочного отверстия d= 0,5 м, высоту конической части HK= 1,3 м , высоту цилиндрической части Hц = 3,0 м, объем конусной части Wк=1,78 м3. Фактический объем бункера Wфакт= 11,2 м3, общая высота Hобщ= 4,78 м.
