2.3 Архитектурно-планировочные решения
Архитектурно-планировочные решения проектируемого объекта выполнены в соответствии:
- c особенностями расположения здания на генеральном плане;
- c функциональным назначением здания;
- c номенклатурой индустриальных строительных изделий и материалов;
- c климатическими особенностями района строительства;
- c требованиями норм и правил взрывопожаробезопасности.
Архитектурно - планировочное решение комплекса предусматривает создание ветровой башни общей площадью 41800м2, здание ветроэлектростанции и 3 блоков научного центра площадью 36200м2.
Здание башни включает в себя ветровую роторную турбину, технические этажи, повторяющиеся через каждые 18 этажей; маятник, занимающий 2 верхних этажа.
В состав 3 блоков для осуществления научной и производственной деятельности входят следующие помещения:
Производственная зона:
Научный центр по альтернативным источникам, кибернетике ;
Градостроительный комплекс;
Моделирования и отработки технологий и конструкций;
Опытно-экспериментальные;
Производственные;
Измерений и испытаний;
Аналитические;
Наладчиков.
Техническая зона:
Промышленный блок - электрогенераторы;
Промышленный блок - системы сохранения энергии;
Промышленный блок - противопожарные системы;
Промышленный блок - обслуживание магистрали;
Технические для вспомогательного инженерного оборудования;
Технические для инженерных систем и станций;
Диспетчерский пункт;
Электронной гигиены;
Санпропускники, стерилизаторы.
Обслуживающая и рекреационная зона:
Выставочные павильоны;
Рекреаций;
Интерактивный музей;
Административно-управленческого обслуживания;
Главного инженера, энергетика, механика, метролога;
Отделы и бюро: развития, маркетинга и продаж, финансово-экономические, патентно-лицензионные, качества, технологические, конструкторские, технические, метрологии, снабжения, кадров, образования, охраны труда, безопасности…;
Охранная система;
Гардеробы верхней одежды, 1-го и 2-го переодевания;
Прачечные технологической одежды;
Доготовочные, приема пищи, отдыха;
Санитарно-бытовые узлы с душевыми;
Кладовые: технологической одежды, уборочного инвентаря, бумажных и электронных архивов.
Складская зона:
Упаковки;
Распаковки;
Кладовые: входящих материалов и комплектующих;
Кладовые: полуфабрикатов и готовой продукции;
Кладовые: приборов, запасных частей;
Кладовые: органических и неорганических химических веществ;
Кладовые: пожаровзрывоопасных, токсичных, коррозионных, инертных газов;
Кладовые: радиоактивных материалов;
Кладовые: жидких и твердых отходов.

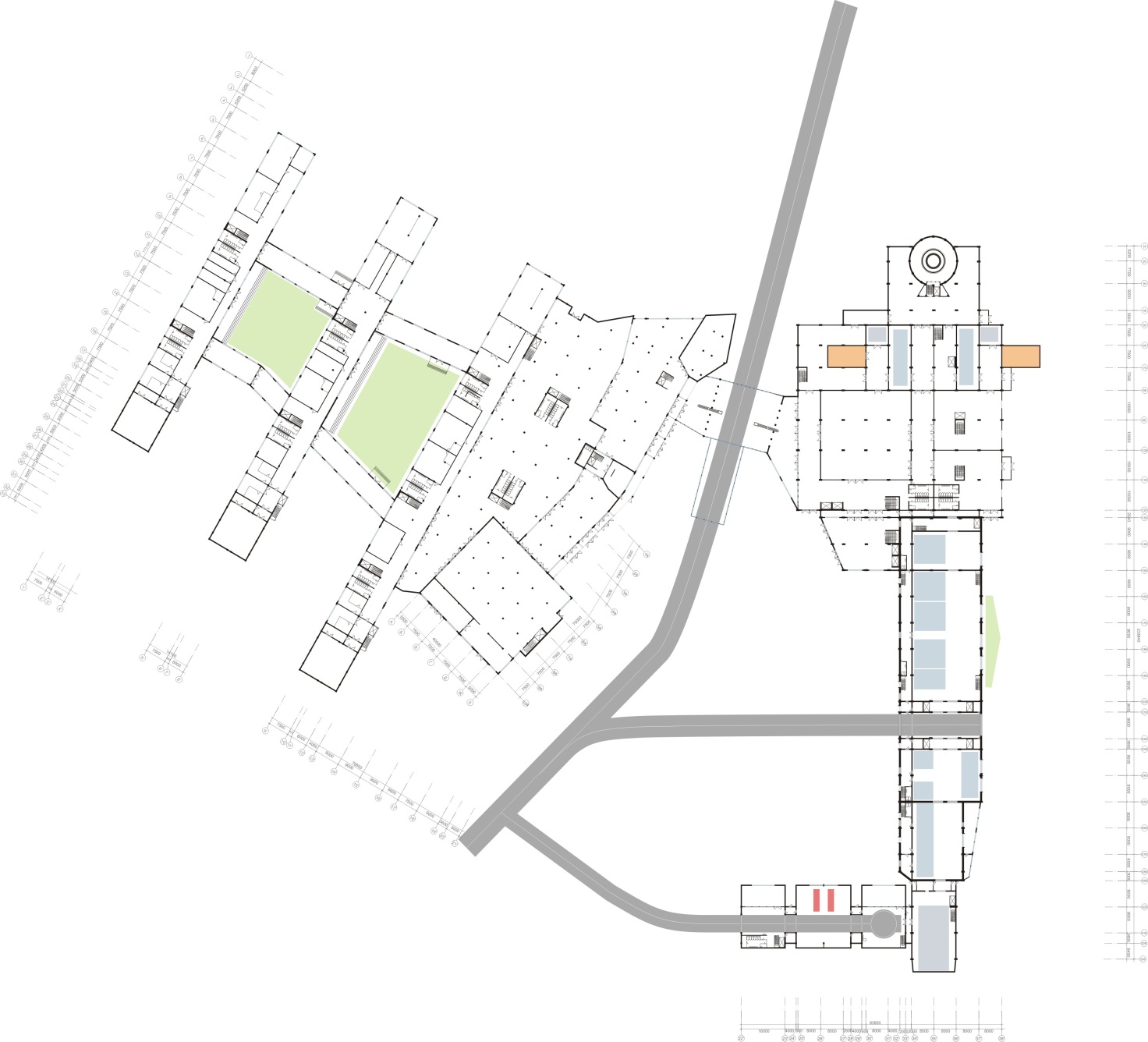

Рисунок 11 – План помещений 1 этажа
В плане здание имеет размеры в осях: 32,84х39,44 м.
Высота этажа принята 4,0 м.
Композиция плана научного центра имеет ясную организацию. Ее основу составляет ядро главных помещений и структурные узлы (вестибюльная группа вертикальные и горизонтальные коммуникации, санитарные узлы), вокруг которых группируются второстепенные помещения. В таком крупном комплексе при большом количестве разнообразных по назначению помещений их следует группировать, образуя горизонтальные или вертикальные зоны. Такое зонирование может быть проведено внутри одного корпуса или по отдельным корпусам, составляющим целостный архитектурный комплекс.
Объемно-планировочная организация комплекса имеет комбинированную пространственную систему, основанная на сочетании ячейковой и зальной системах. Взаимосвязь пространства зала с группой небольших помещений-ячеек в зависимости от функциональной необходимости композиционно может строиться по разным схемам: компактной, когда зал является ядром, вокруг которого группируются мелкие помещения, когда ячейковая часть располагается параллельно залу; свободной, при которой обе части могут сочетаться в любых вариантах. Последний прием применяется в тех случаях, когда функциональный процесс, протекающий в здании, допускает обособленное расположение зала, он может быть продиктован также конкретными условиями участка строительства, рельефом местности и т. д.
