4.2.1 Сау с и – регулятором

Структурная математическая модель непрерывной системы управления термическим оборудованием с интегральным законом регулирования показана на рис. 4.3.

Рис. 4.3. Структурная математическая модель непрерывной системы управления термическим оборудованием с И законом регулирования.

Передаточная функция такой замкнутой системы имеет вид:

,

где К=К_О К_Дат.

Характеристическое уравнение в том случае имеет вид:

.

Поскольку все параметры положительны, то необходимое условие устойчивости « положительность всех коэффициентов » выполнено для всех типов регуляторов. Если коэффициент передачи выбран заранее (например, из условий технической реализации регулятора), то для обеспечения устойчивости системы требуется подобрать постоянную времени интегратора Т_И из неравенства:

.

При использовании И закона величина установившейся ошибки ε_уст = 0 (т.е. система является астатической.).

Схема моделирования приведена на рис. 4.4.

Рис. 4.4. Схема моделирования системы управления термическим оборудованием с И законом.

Подготовлены исходные данные для выхода на ПК:

Результаты расчета на ПК типа IBM PC приведены на рис. 4.5.(а,б,в).

По переходной характеристике исследуемой системы определены показатели качества:

Таблица 4.1.

Показатели качества И - регулятора

	КС=0,001	КС=0,003	КС=0,01
ﻉуст	0	0	0
tp,c	8550	7350	7432
σ ,%	23	45,5	66,4

Переходной процесс происходит с большей величиной перерегулирования и инерционно.

а)

б)

в)

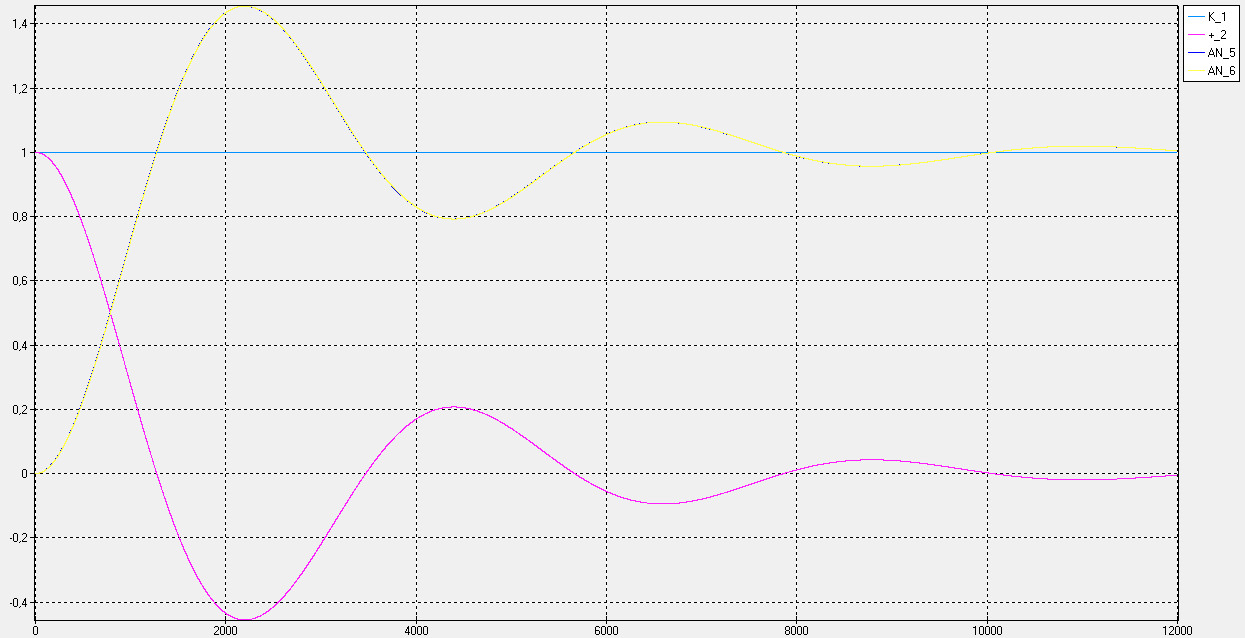

Рис. 4.5. Переходной процесс в системе управления термическим

оборудованием с И законом: а) К_С = 0,001 ; б) К_С = 0,003 ; в) К_С = 0,01.

5.Исследование влияния запаздывания на устойчивость и качество замкнутой сау

5.1. Особенность динамических характеристик звена запаздывания

При осуществлении аналитического приближения найденной экспериментальным путем передаточной функции исследуемого объекта или системы может оказаться необходимым ввести одно или несколько звеньев с запаздыванием. Реальные звенья запаздывания чаще всего встречаются в системах из-за наличия транспортного запаздывания движущихся изделий. Но иногда понятие запаздывания оказывается полезным для построения приближенной модели сложного процесса, строгое математическое описание которого затруднительно. В этих случаях переходные функции могут иметь вид, показанный на рис. 5.1.

Рис. 5.1. Переходная функция апериодического звена с запаздыванием

По сравнению с переходной характеристикой типового апериодического звена характеристика звена с запаздыванием воспроизводит сигнал с отставанием по времени на время запаздывания τ_з. Как следует из результатов эксперимента по исследованию термоэлектрического термостата в настоящей работе (табл. 3.1) и графика h(t) (рис. 5.2), время запаздывания для него можно оценить величиной ~50с. Такое время на два порядка меньше постоянной времени ОУ, которое составляет T_O=1380с. Но даже и такое малое запаздывание в САУ с обратной связью может оказать влияние на запасы устойчивости и, как следствие, на качество переходных процессов. Такое влияние следует из особенностей динамических характеристик звена запаздывания.

Рис. 5.2

Передаточная функция звена запаздывания имеет вид:

,

следовательно, выражение амплитудно-фазовой частотной характеристики: ,

откуда получаем амплитудно-частотную характеристику A(ω)=1, логарифмическую амплитудно-частотную характеристику L(ω)=0 и фазо-частотную характеристику φ(ω)=-ωτ_З (рис. 5.3).

Рис. 5.3

Таким образом, можно сказать, что на низких частотах звено запаздывания не оказывает влияния на систему, а на высоких частотах оказывает и особенно сильно на частотах, близких к частоте ω =π/τ_з, где фазовая характеристика пересекает значение -180°. Поэтому фазовая характеристика разомкнутой системы с учетом звена запаздывания по сравнению с системой без учёта запаздывающего звена имеет отрицательное приращение, пропорциональное частоте ω, вследствие чего возможно нарушение устойчивости замкнутой системы управления, даже в случае исходной структурно устойчивой системы, что будет описано далее.
