9.2.5.2.2. Варианты схем включения обмоток реле рнт

Варианты схем включения обмоток реле РНТ-565 показаны на рис. 9.2.13.:

а) У 2-х обмоточных трансформаторов для компенсации неравенства токов в плечах защиты достаточно использовать только одну уравнительную обмотку (включается в плечо с меньшим током.

б) Для повышения точности компенсации применяются схемы с включением двух уравнительных обмоток.

в) Схема с использованием только уравнительных обмоток.

г) Защита 3-х обмоточных трансформаторов. Уравнительные обмотки включаются в плечи с меньшими токами. Плечо с большим током подсоединяется непосредственно к дифференциальной обмотке реле.

9.2.5.2.3. Расчет уставок дифференциальной защиты на реле рнт-565

Самостоятельная работа студентов. (Расчет подробно изложен в методических указаниях к курсовой работе, а для 3-х обмоточного трансформатора в пособии по релейной защите к дипломному проектированию.

а) б)

в) г)

9.2.5.3. Дифференциальная защита с реле имеющим торможение

9.2.5.3.1. Общие сведенья

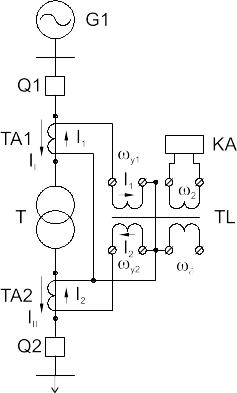

Чувствительность дифференциальной защиты силовых трансформаторов может быть повышена применением дифференциального реле с торможением. (Принципиальная схема токовых цепей дифференциальной защиты с реле ДЗТ-11 для двухобмоточного трансформатора представлена на рис. 9.2.14.)

Ток срабатывания защиты под влиянием тока, протекающего в тормозной обмотке реле, возрастает, что повышает надежность отстройки защиты от появляющихся токов небаланса.

9.2.5.3.2. Характеристика реле с торможением

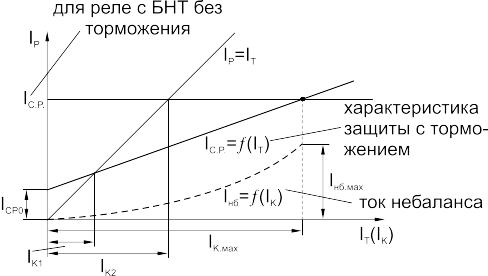

При КЗ в зоне (рис. 9.2.15.) ток повреждения I_K, протекающий по тормозной обмотке, загрубляет реле, но несмотря на это чувствительность тормозного реле выше, чем у реле с БНТ без торможения.

Для обеспечения достаточной надежности действия защиты при повреждениях в зоне и селективности при внешних КЗ коэффициент торможения (наклон характеристики реле) принимается равным 30-60%, а начальный ток I_C.P.0 при I_T=0 – 1,5-2 А (30-40% от I_номТА).

Рис. 9.2.15.

9.2.6. Оценка дифференциальных защит трансформаторов

Достоинства:

Быстрое и селективное отключение повреждений как самого трансформатора, так и его выводов и ТВЧ.

Применение:

Согласно ПУЭ, дифференциальные защиты устанавливаются:

на одиночно работающих трансформаторах мощностью 6300 кВА и выше;

на параллельно работающих трансформаторах мощностью 4000 кВА и выше, если токовая отсечка не обеспечивает необходимой чувствительности при КЗ на выводах низкого напряжения (k_Ч<2), а МТЗ имеет выдержку времени >1.

На маломощных трансформаторах используются дифференциальные отсечки.

Если на трансформаторах с РПН и трех обмоточных трансформаторах реле с БНТ не удовлетворяет требованию чувствительности применяют тормозное реле типа ДЗТ.

9.3. Токовая отсечка трансформаторов

Токовая отсечка самая простая быстродействующая защита от повреждений в силовых трансформаторах. Данная защита реагирует только на большие по величине токи и охватывает своей зоной действия лишь часть трансформатора.

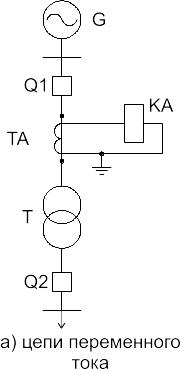

На трансформаторах, питающихся от сети с глухозаземленной нейтралью, отсечка устанавливается на трех фазах. Принципиальная схема токовой отсечки показана на рис. 9.3.1.

Ток срабатывания

Ток срабатывания токовой отсечки отстраивается от максимального тока КЗ при повреждении за трансформатором:

I_С.З. = k_Н I_{КЗ.макс} (9.15.)

где: k_Н - коэффициент надежности, =1,25-1,5 – в зависимости от точности токовых реле.

1,25-1,3 – для реле РТ-40;

1,4-1,5 – для реле РТ-80,90.

Рис. 9.3.1.
