9.2.4.2. Причины повышенного тока небаланса в дифференциальной защите трансформаторов и автотрансформаторов
Величина тока небаланса достигает значительной величины у трансформаторов с РПН, из-за составляющей - Iнб.рег.
Из-за конструктивных ограничений часто бывает значительна составляющая Iнб.ком.
Особенна велика составляющая Iнб.ТА – причины этого:
К
онструктивная разнотипность трансформаторов тока, применяемых на стороне высшего и низшего напряжениясиловых трансформаторов. Особенно резко отличаются характеристики трансформаторов тока, встраиваемых в вводы масляных выключателей (UНОМ = 35 кВ и выше), от характеристик выносных трансформаторов тока, применяемых на напряжении 10 и 6 кВ.
Большое сопротивление нагрузки, присоединенной ко вторичным обмоткам трансформаторов тока и значительным различием сопротивлений плеч.

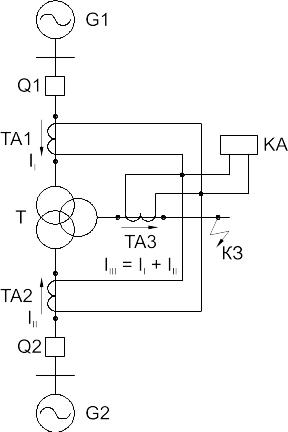

У трех обмоточных трансформаторов, кратность токов при внешних КЗ для различных групп трансформаторов тока получаются неодинаковыми. Через одну группу протекает суммарный ток КЗ, через две другие лишь часть этого тока. В результате группа ТА3 (см. рис. 9.2.6.) будет намагничиваться сильнее, токи намагничивания этих трансформаторов увеличатся.
9.2.4.3. Расчет тока небаланса
Ток небаланса оценивается по приближенной формуле, исходя из предположения, что при максимальном токе короткого замыкания, погрешность трансформаторов тока не превышает 10%:
Iнб.ТА = kодн 0,1 Iк.макс (9.10.)
где: kодн - коэффициент однотипности, учитывающий различие в погрешности трансформаторов тока, образующих дифференциальную схему; kодн = 0,5–1. При существенном различии условий работы и конструкций трансформаторов тока - kодн = 1.
Значение полного тока небаланса:
(9.11.)
9.2.4.4. Меры для предупреждения действия защиты от токов небаланса
Простейшее решение: IC.P. > Iнб – значительно ограничивает чувствительность защиты. Ток небаланса стараются уменьшить. Так как основной составляющей является Iнб.ТА, главный путь уменьшения тока небаланса – правильный подбор трансформаторов тока и их вторичной нагрузки. Трансформаторы тока не должны насыщаться при максимальном значении тока сквозного КЗ.
Однако, даже после принятых мер, ток небаланса все равно остается достаточно большим. Для исключения ложного действия защиты от токов небаланса применяют:
дифференциальные реле, включенные через быстро насыщающиеся вспомогательные трансформаторы (БНТ);
дифференциальные реле с торможением.
9.2.4.5. Токи намагничивания силовых трансформаторов и автотрансформаторов при включении их под напряжение
При
включении силовых трансформаторов
возникает резкий бросок тока намагничивания,
имеющий затухающий характер (рис.
9.2.7.).
Изменение тока Iнам во времени характеризуется следующими особенностями:
Кривая тока носит асимметричный характер, пока ток Iнам не достигнет установившегося значения;
Рис. 9.2.7.
кривая может быть разложена на апериодическую составляющую и синусоидальные токи различных гармоник. Апериодическая составляющая имеет весьма большое удельное значение в токе Iнам;Время затухания токов определяется постоянными времени трансформатора и сети, и может достигать 2-3 секунд. Чем мощнее трансформатор, тем дольше продолжается затухание;
Первоначальный бросок тока может достигать 5-10 кратного значения номинального тока трансформатора. У мощных трансформаторов кратность меньше, чем у маломощных.
Ток Iнам, появляется только в одной обмотке силового трансформатора (той, на которую подается напряжение при его включении (рис. 9.2.8.)). Для предотвращения ложных действий дифференциальной защиты, под влиянием Iнам принимают специальные меры:
З
амедление защиты примерно на 1 секунду (широко применялся ранее). При этом теряется наиболее ценное свойство защиты – её быстродействие;
Блокировка при понижении напряжения;
Торможение от токов высших гармоник; (опыт эксплуатации отверг эти два способа, они были недостаточно надежны, приводили к чрезмерному усложнению защиты).
В настоящее время применяются следующие два способа:
Использование БНТ (быстро насыщающегося трансформатора), через который включаются дифференциальные реле. БНТ не пропускает апериодический ток, который составляет значительную часть тока намагничивания;
Отстройка от тока намагничивания по величине Iнам<IС.З. На этом принципе работают дифференциальные отсечки.
Преимущество обоих способов:
простота;
надежность;
быстрота действия.
