8.2.4. Комплект продольной дифференциальной защиты типа дзл
Принципиальная схема защиты типа ДЗЛ показана на рис. 8.2.13.
Данная защита оснащена специальным устройством контроля исправности соединительных проводов. По ним циркулирует контрольный постоянный ток. При обрыве или КЗ соединительного провода, прохождение тока нарушается и отслеживающие устройства выводят защиту из работы.
Соединительный провод защиты выполнен бронированным кабелем – обычно телефонным. Одновременно он может использоваться для связи и телемеханики.
В комплекте ДЗЛ используется комбинированный фильтр (I1+kI2) прямой и обратной последовательности (1). Составляющая обратной последовательности возникает в сети при несимметричных повреждениях (2-х фазных и однофазных) и позволяет повысить чувствительность защиты увеличивая ток в реле. Фильтр (I1+kI0) прямой и нулевой последовательности позволяет повысить чувствительность только при замыканиях на землю.
В схеме используется дифференциальное реле с торможением на выпрямленном токе (4), в качестве реагирующего органа используется высокоточное поляризованное реле.
Поляризованные реле (серия РП) работают на электромагнитном принципе. Отличительной их особенностью является то, что на якорь реле действуют два независимых магнитных потока: поляризующий ФП, создаваемый постоянным магнитом. и рабочий ФР, создаваемый током, проходящим по обмоткам реле. Поляризованные реле могут применяться для работы только на постоянном токе. Широкое применение поляризованные реле получили благодаря их высокой чувствительности и быстродействию. Вследствие того, что усилие на якоре создаётся как постоянным магнитом, так и электромагнитом, реле потребляет при срабатывании небольшую мощность (порядка 0,01-0,15 мВт). Время срабатывания составляет порядка 0,005 с. Поляризованные реле имеют весьма высокую кратность термической стойкости, составляющую 20 –50.
Благодаря высокой чувствительности и малому потреблению поляризованные реле широко применяются для выполнения чувствительных реле тока, напряжения, мощности и других с включением через выпрямители.
8.2.5. Оценка продольной дифференциальной защиты
Продольная дифференциальная защита применяется на коротких линиях 110 и 220 кВ – 10-15 км, где требуется мгновенное отключение повреждений в пределах всей линии.
Достоинства:
защита не реагирует на качания и перегрузки;
действует без выдержки времени при КЗ в любой точке линии.
Недостатки:
высокая стоимость соединительного кабеля и его прокладки;
возможность ложной работы при повреждении соединительных проводов.
8.3. Поперечная дифференциальная защита параллельных линий
8.3.1. Общие сведенья
Поперечная дифференциальная защита применяется на параллельных линиях, имеющих одинаковое сопротивление. Основана на сравнении величин и фаз токов, протекающих по обеим линиям.
Распределение
токов в нормальном режиме и при внешних
КЗ показано на рис. 8.3.1. II=III,
I*I=I*II.

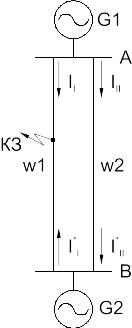

При КЗ на одной из линий(см. рис. 8.3.2.): на
питающем
конце – токи
II
и III
совпадают по фазе, но различаются по
величине; на приемном
конце (на
котором отсутствует источник питания,
или его мощность меньше, чем на питающем
конце) I*I
и I*II
противоположны по фазе, хотя могут и
совпадать по величине.
По этим признакам можно судить о КЗ на одной из линий.
Различают две разновидности поперечных дифференциальных защит: токовую и направленную.
Токовая применяется на параллельных линиях, включенных под один общий выключатель.
Направленная применяется на параллельных линиях с самостоятельными выключателями.
