3) Местным
4) видом сверху
№11 (Выберите один ответ).
Выносной элемент располагается …
1) на любом свободном месте поля чертежа
2) на месте вида слева
3) под линией сечения
4) на месте главного вида
№12 (Выберите один ответ).
При выполнении эскиза масштаб в основной надписи…
1) не указывают
2) указывают обязательно
3) указывают лишь в случаях, если он стандартный
4) указывают лишь в случаях, если он не стандартный
Ответы к тесту №4
№ вопроса |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
Ответ |
г |
г |
г |
б |
в |
а |
а,в |
б |
1-г 2-б 3-а 4-в |
1 |
1 |
1 |
Тема «Сборочный чертеж»
№1 (Выберите один ответ).
В спецификации раздел «Стандартные изделия» заполняется в следующей последовательности…
1. …произвольно.
2. …в порядке возрастания длины стандартных изделий.
3. …в порядке убывания основных параметров.
4. …по группам изделий, объединённых функционально; в пределах группы в алфавитном порядке; далее в порядке возрастания основных параметров.
№2 (Выберите один ответ).
Определить вариант продолжения: «На сборочном чертеже допускается не показывать элементы деталей…».
1. …ступицу зубчатого колеса».
2. …скругления, фаски, проточки, выступы, накатки».
3. …подвижные части механизмов».
4. …пружины».
№3 (Выберите один ответ).
Определить вариант продолжения: «Полки линий-выносок для номеров позиций составных частей изделия на сборочном чертеже располагают…»
1. …произвольно».
2. …под углом 45 к рамке чертежа».
3. …не параллельно основной надписи».
4. …параллельно основной надписи, группируя в колонку или строчку, по возможности на одной линии».
№4 (Выберите один ответ).
Определить вариант продолжения: «Номера позиций составных частей изделия на полках линий-выносок сборочного чертежа проставляются …»
1. «…произвольно».
2. «…по порядку (начиная с позиции 1) при переходе от полки к полке по часовой стрелке».
3. «…в соответствии со спецификацией на изделие».
4. «…по порядку (начиная с позиции 1) при переходе от полки к полке против часовой стрелки».
№5 (Выберите один ответ).
Рекомендуемое изображение сальникового уплотнения вентиля приведено на чертеже…
1) 1
2) 2
3) 3
4) 4
№6 (Выберите один ответ).
Позиция изображённой детали по сборочному чертежу соответствует номеру…
1) 11
2) 7
3) 1
4) 4
№7 (Выберите один ответ).
Позиция изображённой детали по сборочному чертежу соответствует номеру…
1) 5
2) 2
3) 1
4) 4
№8 (Выберите один ответ)
Позиция изображённой детали по сборочному чертежу соответствует номеру…
1) 5
2) 2
3) 3
4) 4
№9 (Выберите один ответ).
Позиция изображённой детали по сборочному чертежу соответствует номеру…
1) 5
2) 2
3) 1
4) 4
№10 (Выберите один ответ)
Деталь поз. № 2 данной сборочной единицы соответствует изображению номер…
1) 1
2) 2
3) 3
4) 4
№11 (Выберите один ответ).
Деталь поз. №3 данной сборочной единицы соответствует изображению номер…
1) 1
2) 2
3) 3
4) 4
№12 (Выберите один ответ).
Спецификацией называется …
1) текстовый документ, определяющий состав сборочной единицы.
2) текстовый документ, в котором описаны устройство и принцип действия разрабатываемого изделия.
3) документ, содержащий перечень покупных изделий, примененных в разрабатываемом изделии.
4) документ, содержащий перечень оригинальных изделий, входящих в состав сборочной единицы.
№13 (Выберите один ответ)
Чертеж общего вида отображает …
1) взаимосвязь, способы соединения и форму деталей изделия
2) только конструкцию изделия
3) только взаимосвязь деталей, составляющих изделие
4) только способы соединения деталей изделия
№14 (Выберите один ответ).

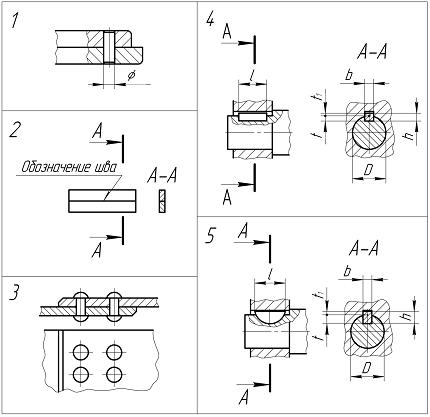

Соединение призматической шпонкой изображено на чертеже …
1) 1
2) 2
3) 3
4) 4
5) 5
№15 (Выберите один ответ).
На чертеже изображено соединение…
1) штифтом
2) резьбовое
3) шпонкой
4) шлицевое
Ответы к тесту №5
№ вопроса |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
Ответ |
4 |
2 |
4 |
3 |
1 |
4 |
4 |
3 |
2 |
4 |
4 |
1 |
1 |
4 |
1 |
