Технико-экономические показатели Таблица 5

Наименование показателей	Единица измерения	На весь объем	На единицу объема
Срок производства работ	Дни	333	0,2
Трудоемкость работ	Чел.-дни	38,5	0,02
Себестоимость	Руб.	7200	12

3.7. Карта операционного контроля качества работ по устройству выемок и насыпей

Карты операционного контроля качества работ включают указания о допусках при сооружении земляного полотна, содержании и структуре операционного контроля, а также возможные дополнительные требования, предусматриваемые строительными нормами.

3.7.1. Основные допуски при разработке выемки и отсыпке насыпи Возможные отклонения от проектных размеров приведены в табл. 6.

Схемы поперечного сечения выемки и насыпи с указанием предель-ных отклонений представлены на рис. 7.

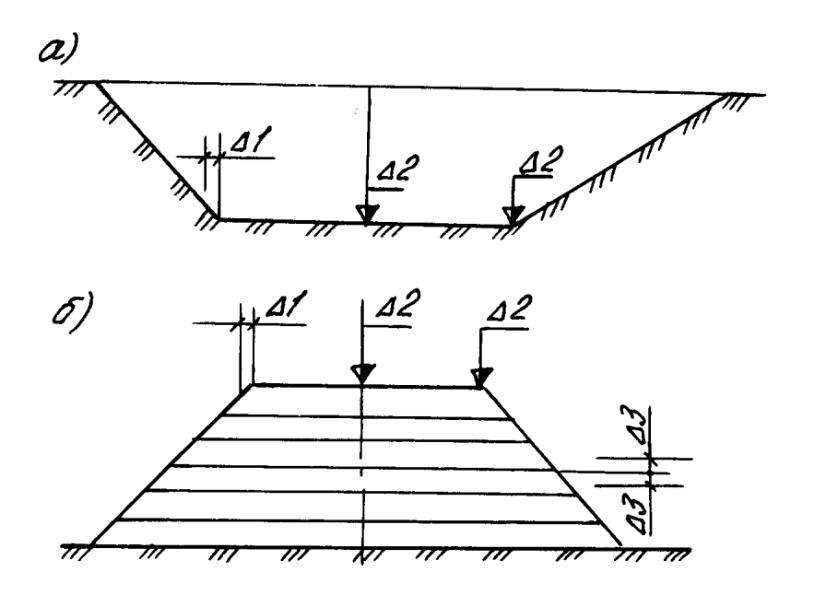

Рис. 7. Схемы поперечного сечения выемки (а) и насыпи (б)

Примечания к карте по данному виду работ

1. Увеличение крутизны откосов выемки и насыпи не допускаются.

2. Объем недобора грунта на откосах выемки не должен превышать 8–10%.

3. Недобор грунта до проектной отметки в основании выемки дол-жен быть равным 0,2 м с учетом высоты сливной призмы и допуска на от-клонение.

4. Уплотнение до нормируемой плотности грунтов насыпи и в необ-ходимых случаях – под основной площадкой выемки – должно производиться согласно требованиям строительных норм.

5. При возведении насыпи следует предусматривать запас на осадку в процентах от проектной высоты насыпи для грунтов: глинистых переувлажненных – 2–3; скальных и крупнообломочных при послойном возведении с применением уплотняющих машин – 3; песчаных и глинистых при коэффициенте уплотнения К = 0,95 – 0,5; при К = 0,90 – 1–2,5.

6. При возведении насыпи из неоднородных грунтов должны соблю-даться следующие условия: поверхность слоев из менее дренирующих грунтов, располагаемых под слоями из более дренирующих, должна иметь уклон в пределах 0,04–0,1 от оси насыпи к откосам; поверхность слоев из более дренирующих грунтов, располагаемых под слоями менее дренирующих грунтов, устраивается горизонтальной.

3.7.2. Содержание и структура операционного контроля качества Таблица 7

4. Технология производства подготовительных работ

на заданном участке

Объём работ по сооружению земляного полотна составляет почти 90% от полного объёма земляных работ по постройке железной дороги. Работы по сооружению земляного полотна разделяются на подготовительные, основные, планировочно-отделочные и укрепительные.

Для данного проекта на стадии подготовительных работ выполняется:

- восстановление и закрепление на местности трассы, границ полосы отвода (контрольно-разбивочные работы), заключается в обозначении на местности разбивочными знаками (забивкой кольев и пропашкой борозд) местоположения осей и точек, определяющих границы элементов земляного полотна в плане и профиле. Разбивка производится до начала земляных работ и в течение всего периода сооружения земляного полотна. после восстановления трассы земляное полотно разбивается на пикетах и плюсах, но не реже, чем через 50 м на прямых участках и через 20 м на кривых участках пути.

- разбивка земляных сооружений (насыпей и выемок), заключается в определении точек пересечения откосов с поверхностью земли, то есть в отмеривании на местности ширины насыпей понизу и выемок поверху. Расстояния от оси пути до подошвы откоса насыпи или до бровки выемки берутся из проектных поперечных профилей или вычисляются исходя из рабочей отметки и крутизны откосов.

- подготовка оснований под насыпи. На ровной поверхности, если крутизна поперечного уклона не превышает 1:10, насыпи отсыпаются непосредственно на естественную поверхность. Основания под насыпи, возводимые на местности с поперечным уклоном от 1:10 до 1:5, очищаются от дерна, а при большей крутизне – вспахиваются. Дерн срезается на нулевых местах, насыпях высотой до 0,5 м, на косогорных участках насыпей высотой до 1 м. На косогорах крутизной от 1:5 до 1:3 для придания устойчивости в основании насыпи устраиваются уступы (штрабы) шириной от 1 до 4 м с разрывом 0,5 м. Для отвода дождевой воды уступам придается уклон 0,01 – 0,02 в направлении падения склона. Срезка растительного слоя (дерна) и устройство уступов выполняется бульдозерами. Основания, подготовленные для возведения насыпей, подвергаются техническому освидетельствованию и принимаются с составлением акта об их соответствии требованиям проекта, качеству и объёму выполненных работ.

- удаление с полосы отвода леса, кустарника, пней, крупных камней.

- устройство землевозных дорог. Их расположение выбирается в зависимости от распределения техники.

На этом подготовительные работы по сооружению земляного полотна заканчиваются. На данном участке осушение земляного полотна не требуется.
