Внешняя характеристика выпрямителя.
Наличие включенных последовательно с резистором нагрузки сглаживающего фильтра, внутреннего сопротивления открытого вентиля и сопротивления вторичной обмотки силового трансформатора приводит к тому, что с ростом тока нагрузки уменьшается выходное напряжение Ud.
Кривая, которая показывает зависимость напряжения на выходе от тока нагрузки, носит название внешней характеристики:
Внешняя характеристика в значительной степени определяет эксплуатационные возможности выпрямителя.
По наклону внешней характеристики можно судить о внутреннем сопротивлении выпрямителя.
ПРИЛОЖЕНИЕ 2.
Схемы экспериментальных установок для исследования
основных схем выпрямления трёхфазного тока.

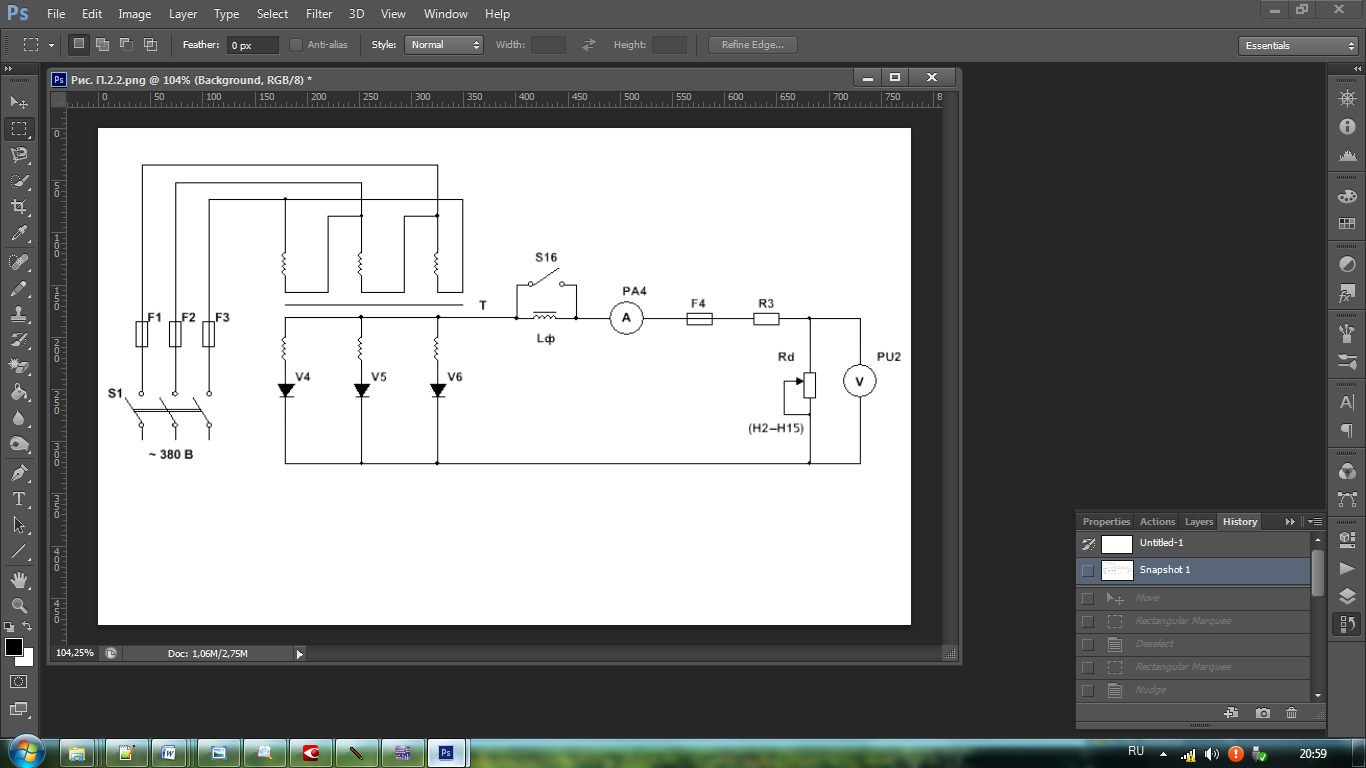

Рис. П2.1 Схема экспериментальной установки для исследования трёхфазного выпрямителя с нулевым выводом.

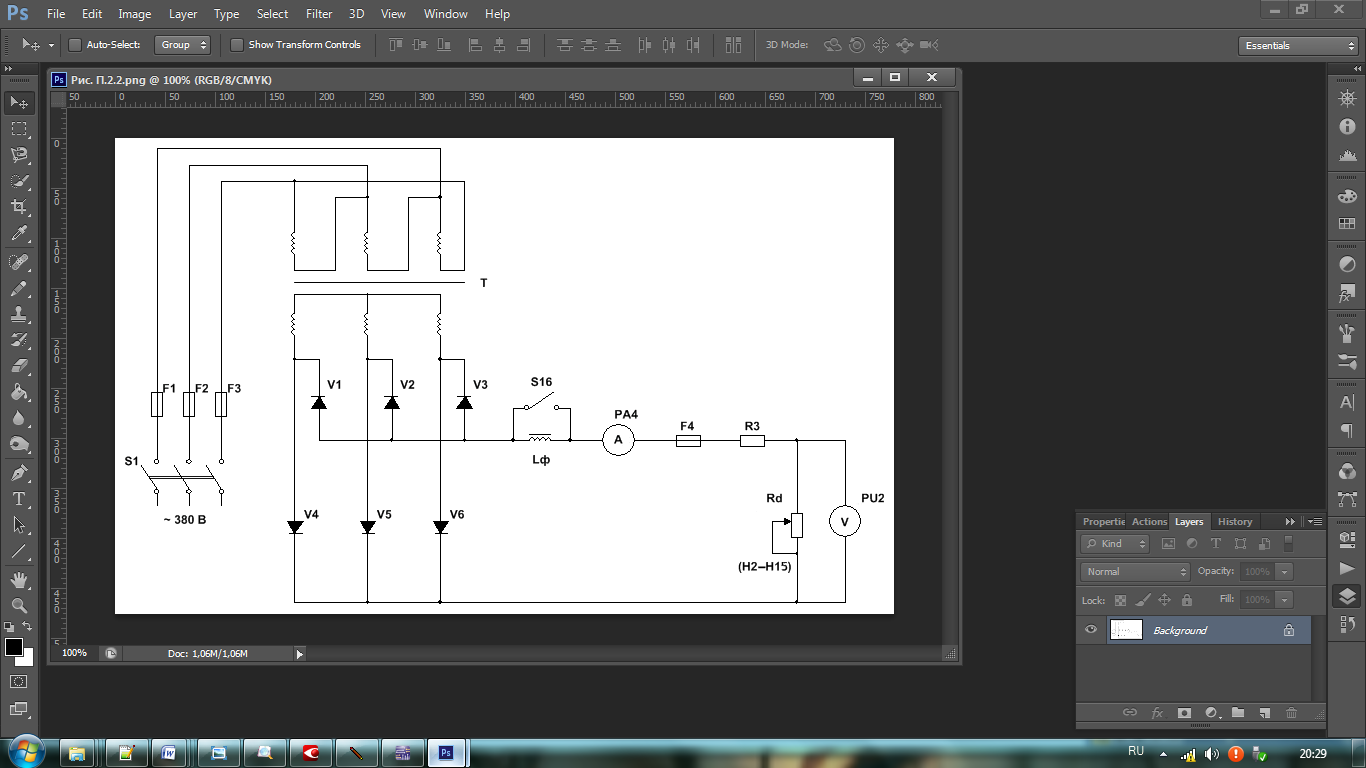

Рис
П2.2 Схема экспериментальной установки
для исследования трёхфазной
мостовой схемы выпрямителя (схемы Ларионова).
