Образец

Схема измерения	Осциллограмма	Выходные электрические параметры
	ia wt
Без СФ	Id wt	Id = 8 А
СФ (Lф)	Id wt	Id = 5 А
Без СФ	Ud wt	Ud = 17 В
СФ (Lф)	Ud wt	Ud = 12 В

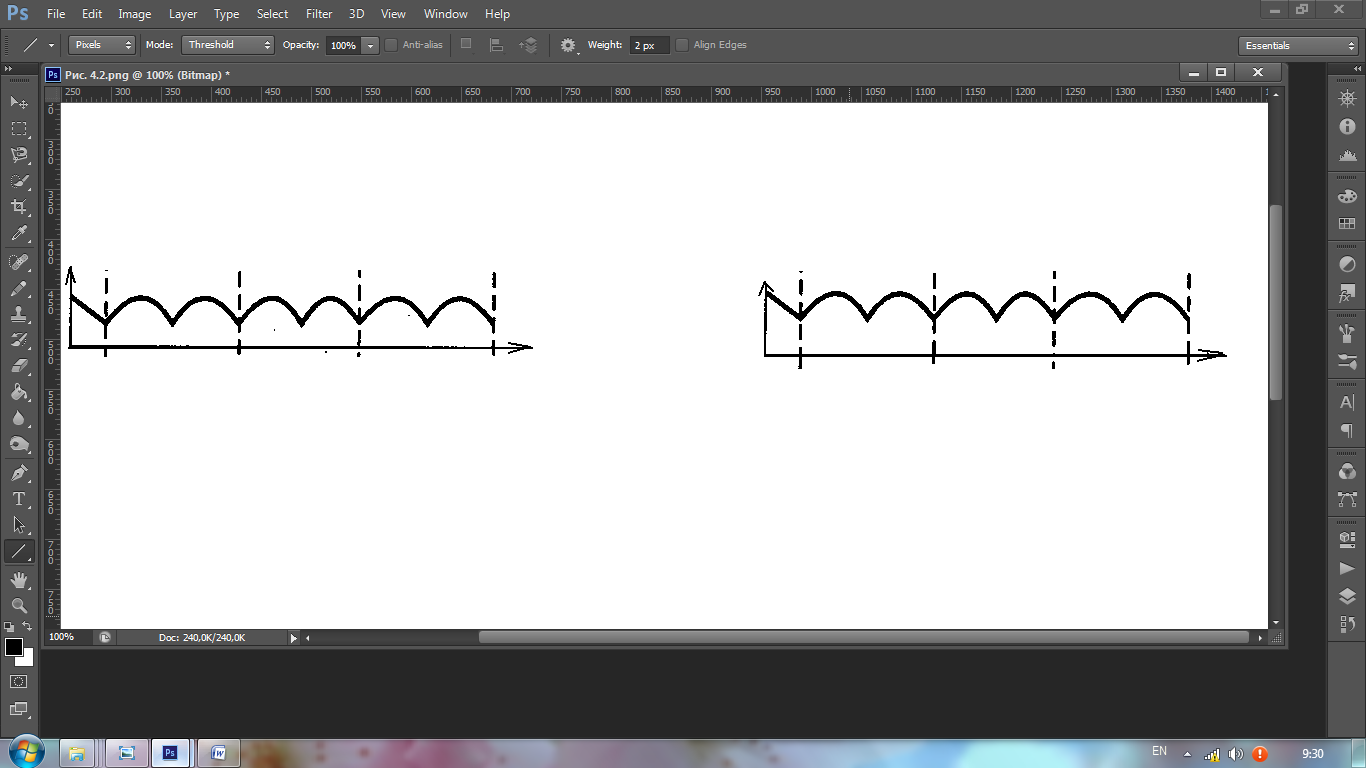

Рис. 4.2. Исследуемые осциллограммы токов и напряжений трехфазной мостовой схемы выпрямителя (схема Ларионова)

Окончив лабораторную работу, отключить стенд и электронный осциллограф, показать результаты экспериментов преподавателю, разобрать электрические цепи и сдать рабочее место лаборанту.

СОДЕРЖАНИЕ ОТЧЕТА

1. Точное наименование и цель работы.

2. Схемы экспериментальных установок:

– должны быть вычерчены принципиальные электрические схемы исследуемых выпрямителей (однополупериодной и двухполупериодной) без указания коммутирующих элементов (гнезд и тумблеров);

– должен быть приведен перечень измерительных приборов с указанием их типа, пределов измерения и заводского или инвентарного номеров.

3. Результаты экспериментов, включающие:

– осциллограммы токов и напряжений;

– таблицу наблюдений;

– графики исследуемых зависимостей.

4. Выводы, в которых необходимо указать:

– почему уменьшаются пульсации выпрямленного напряжения и тока и изменяются выходные электрические параметры выпрямителя при подключении дросселя;

– чем объясняется различие хода снятых внешних характеристик выпрямителей;

– сравнительный анализ, преимущества и недостатки исследуемых схем.

Примечание: образцы схем экспериментальных установок приведены в «Приложении 2».

КОНТРОЛЬНЫЕ ВОПРОСЫ

1. Особенности и принцип действия однополупериодной и двухполупериодной схем выпрямления трехфазного тока.

2. Преимущества двухполупериодных мостовых схем выпрямления.

3. Сравнительный анализ электрических параметров выпрямителей трехфазного тока.

4. Как влияет подключение дросселя на форму выпрямленного напряжения и величину пульсации тока нагрузки?

5. Почему изменяется наклон внешних характеристик выпрямителей при подключении дросселя (сглаживающего фильтра)?

6. Какими элементами и параметрами схемы определяется ход внешней характеристики?

ПРИЛОЖЕНИЕ 1.

КРАТКИЕ ТЕОРЕТИЧЕСКИЕ СВЕДЕНИЯ О ТРЕХФАЗНЫХ ВЫПРЯМИТЕЛЯХ

Выпрямители – это устройства, предназначенные для преобразования переменного напряжения в постоянное.

Выпрямитель включает: трехфазный силовой трансформатор, служащий для повышения или понижения напряжения сети до нужной величины; вентили, обеспечивающие протекание тока в нагрузке в одну сторону; сглаживающий фильтр, уменьшающий пульсации выпрямленного напряжения.

1. Классификация выпрямителей.

В зависимости от числа фаз питающего напряжения различают:

– трехфазные выпрямители;

– многофазные выпрямители.

В зависимости от того, как протекает ток по вторичной обмотке силового трансформатора, различают:

– однополупериодные схемы, у которых по вторичным обмоткам трансформатора ток протекает только раз за полный период (один полупериод);

– двухполупериодные схемы, у которых в каждой фазе вторичной обмотки трансформатора ток протекает дважды за период в противоположных направлениях.

В выпрямителях трехфазных систем напряжения наибольшее распространение получили схемы выпрямления с выводом нулевой точки вторичной обмотки трансформатора и мостовая схема (схема Ларионова).
