Первый Закон
Электромеханическое преобразование энергии не может осуществляться с коэффициентом полезного действия 100%.
Электромеханические преобразователи – сложные преобразователи, в которых преобразование электрической энергии (Рэл) в механическую ( Рмех) и обратно происходит с обязательным выделением тепловой энергии ( Рт). В каждой машине имеются потери в стали, обмотках, механические потери. Поэтому КПД всегда меньше 100%. Для электрической машины КПД можно определить как отношение полезной мощности к мощности, подводимой к электрической машине.
Для
генератора
Для
двигателя
Второй закон
Все электрические машины обратимы, т.е. одна и та же машина может работать в режимах двигателя и генератора. Обратимость электрической машины – основное отличие электромеханического преобразователя (ЭП) от других преобразователей.
Работа в режимах двигателя и генератора – важнейшее преимущество ЭП, обеспечившее широкое применение электрических машин в промышленности.
В режиме генератора активная мощность забирается с вала машины и преобразуется в электрическую, в режиме двигателя – поступает из сети и преобразуется в механическую. При этом реактивная мощность, идущая на создание магнитного поля, может « поступать» или «отдаваться» в сеть независимо от режима работы ЭП.
В трансформаторах энергия магнитного поля концентрируется, в основном, в магнитопроводе, а в генераторах и двигателях – в воздушном зазоре – пространстве между ротором и статором. Можно утверждать, что там и происходит электромеханическое преобразование энергии.
Третий закон
Электромеханическое преобразование энергии осуществляется полями, неподвижными относительно друг друга. Результирующее поле в машине создается полями статора и ротора.
Ротор может вращаться с той же скоростью, что и поле, или с другой скоростью, однако поля ротора и статора в установившемся режиме неподвижны относительно друг друга.
Угловая скорость ротора
Угловая
скорость поля ротора относительно
ротора
,
угловая скорость поля ротора относительно
неподвижного статора
,
где
- угловая
скорость поля статора,
- угловая скорость ротора.
Электромагнитный
момент
,
где Рэ
– электромагнитная мощность или
мощность, сконцентрированная в магнитном
поле в воздушном зазоре машины.
Поля, перемещающиеся относительно друг друга, не создают электромагнитного момента, а создают только поток тепловой энергии.
II. Трансформаторы
II-1 Устройство трансформатора
Трансформатор – статистический электромагнитный аппарат преобразующий систему переменного тока одного напряжения в систему переменного тока другого напряжения. Трансформаторы служат для передачи и распределения электроэнергии потребителей. Трансформаторы бывают: повышающие, понижающие; однофазные, трех и многофазные; силовые, измерительные, испытательные и т. д.
Номинальные данные щитка: SH, КВА, U1H/U2H, I1H/I2H, /.
Активными элементами трансформатора являются:
магнитопровод;
обмотки.
Магнитопроводы бывают:
1. броневые;
2. стержневые.
Для магнитопровода используется электротехническая сталь:
горячекатаная;
холоднокатаная.

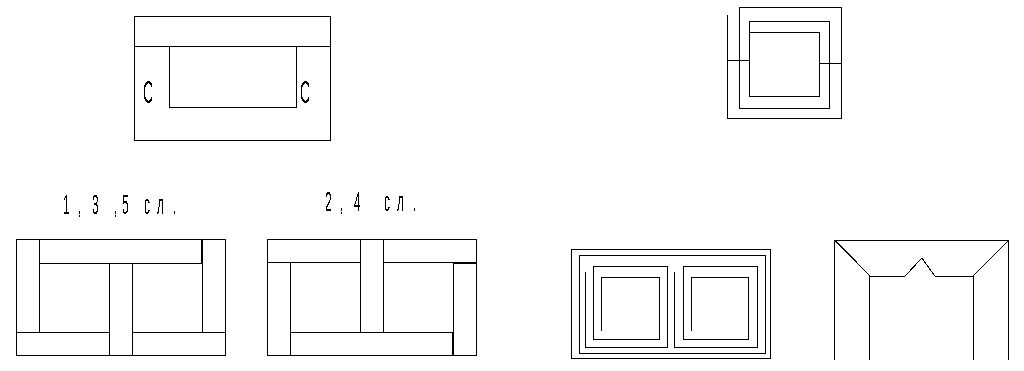

II-1-1. Шихтовка железа и обмотки стержневого трансформатора
-
Горячекатаная сталь
Холоднокатаная сталь
Однофазный
Трехфазный
Б
роневой
трансформатор
Марка стали (пример).
1321
Первая цифра – по структурному
состоянию и прокату:
горячекатаная изотропная;
холоднокатаная изотропная;
холоднокатаная анизотропная с ребровой структурой.
Вторая цифра – содержание кремния:
до 0,8 %;
1,8 – 2,8 %;
2,8 – 3,8 %;
3,8 – 4,8 %.
Третья цифра – характеризует удельные потери :
нормальные потери;
низкие потери;
пониженные потери;
Четвертая цифра – порядковый номер типа стали.
Обмотки (однослойные и многослойные):

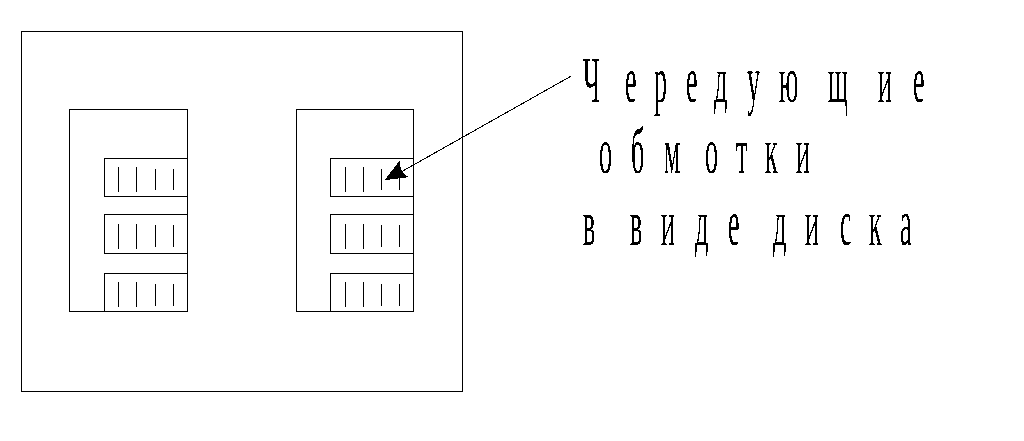

а
)
дисковые у броневого трансформатора
б) цилиндрические
в
)

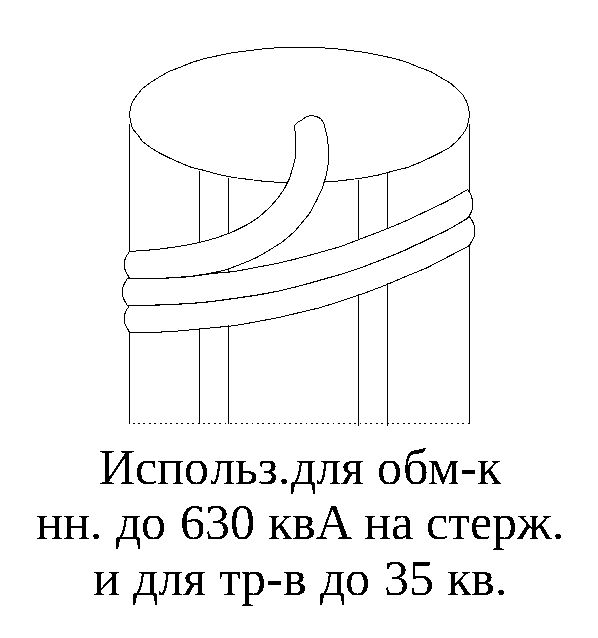

винтовые
г
б)
в)
г)
В.Н. у тр-в большой мощности
Магнитопровод с обмоткой помещается в бак с трансформаторным маслом, которое служит для изоляции и охлаждения.
