Энергетическая диаграмма генератора независимого возбуждения, рис. 44

- механическая мощность на валу

- электромагнитная мощность

- отдаваемая электрическая мощность

- потери магнитные, механические, электрические, потери в щеточном контакте.

Разделив уравнение на ток якоря , получим: или

IV-5-1. Электромагнитный момент генератора постоянного тока

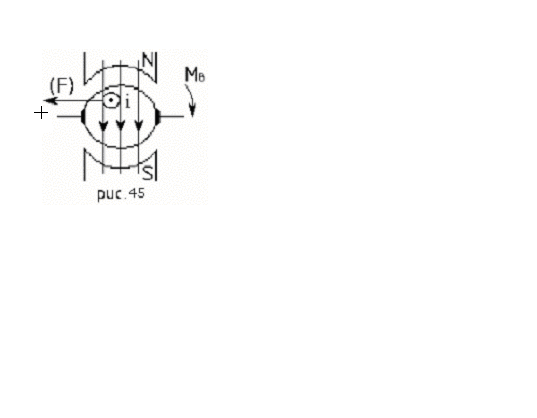

Сила, воздействующая на проводник с током равна . Для расчета принимаем индукцию на полюсном делении среднюю величину. Ток во всех проводниках одинаков, индукция средняя, каждый проводник практически пересекает магнитную линию перпендикулярных. Исходя из этого, можно суммарную силу всех проводников сосредоточить в одном проводнике, рис. 45.

, где - число проводников обмотки якоря. Электромагнитный момент , , заменим , , получим , где: , - поток, тогда

Электромагнитный момент зависит от потока и тока якоря. В генераторном режиме электромагнитный момент является тормозным. Уравнение равновесного состояния моментов запишется , где:

- механический момент на валу генератора

- момент холостого хода

- электромагнитный момент

IV-5-2. Генератор независимого возбуждения

Свойства генератора определяются его характеристиками. 1.Характеристика холостого хода:

,

, рис. 46.

Пунктирная - расчетная характеристика холостого хода.

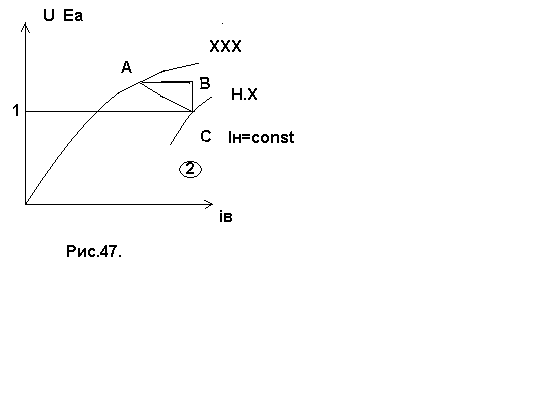

Характеристика холостого хода позволяет судить о степени насыщения магнитной цепи. 2. Нагрузочная характеристика: , , , рис. 47.

Треугольник - характеристический. Катет - ток возбуждения, который идет на компенсацию реакции якоря.

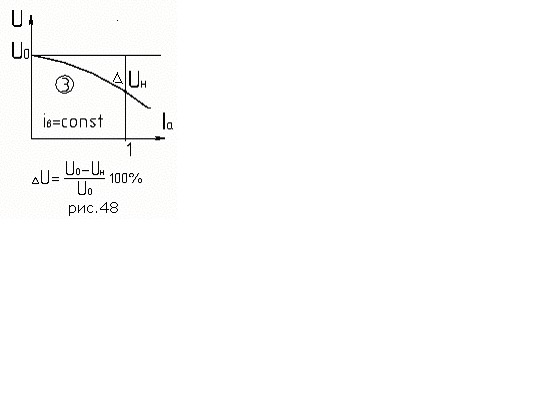

3. Внешняя характеристика: , , рис. 48.

Напряжение падает с увеличением тока якоря за счет:

а) падения напряжения -

б) размагничивающего действия реакции якоря.

4. Регулировочная характеристика: , , , рис. 49.

IV-5-3. Генератор параллельного возбуждения

Генератор параллельного возбуждения, рис. 50 – это генератор с самовозбуждением. Обмотка возбуждения питается от якорной цепи. Для того, чтобы генератор возбудился, необходимо выполнить ряд условий:

1. 1. Наличие остаточного потока в железе полюсов.

2. 2. Поток созданный обмоткой возбуждения и остаточный поток должны быть направлены в одну сторону ,

3. Сопротивление цепи возбуждения должно быть меньше критического, т. е. .

Процесс самовозбуждения происходит при холостом ходе .

Процесс самовозбуждения происходит в следующем порядке: при включении асинхронного двигателя в сеть, якорь генератора начинает вращаться. Остаточный поток, пересекая проводники якоря, наводит в них . Под действием этой по обмотке возбуждения начинает протекать ток, который создает поток . Если этот поток направлен согласно с остаточным потоком, то общий поток возрастет, возрастает и наводимая в якоре. А это приведет к увеличению тока и потока и т. д.

Машина возбудится. Процесс возбуждения будет лавинообразным.

Третьим условием самовозбуждения является: , рис. 51.

Прямая - вольтамперная характеристика цепи возбуждения. . . Процесс возбуждения будет происходить по ступенчатой кривой до точки . Напряжение . Чем больше динамическая составляющая , тем быстрее идет процесс возбуждения. Если увеличить сопротивление , то машина возбудится до меньшего напряжения (точка ).

При дальнейшем увеличении вольтамперная характеристика будет касательной.

Сопротивление цепи возбуждения соответствующего касательной характеристике и есть критическое сопротивление. Начиная от этого сопротивления и дальше, машина не возбудится.

Характеристики генератора1 . Характеристика холостого хода , , , рис.52

Характеристика холостого хода имеет одностороннее возбуждение и имеет следующий вид.

2. Нагрузочная и регулировочная характеристики аналогичны генератору независимого возбуждения.

3

Рис.52

. Внешняя характеристика , , , рис. 53.

О бычно эту характеристику сравнивают с характеристикой генератора независимого возбуждения. Причины, которые уменьшают напряжение генератора параллельного возбуждения:

1. Падение напряжения в якорной цепи - .

2. размагничивающее действие реакции якоря.

3. с увеличением тока якоря уменьшается напряжение на зажимах якоря, а следовательно уменьшается ток возбуждения и поток т. е. , .

Режим короткого замыкания у генератора очень опасен, ток короткого замыкания достигает , рис.54

IV-5-4. Генератор последовательного возбуждения

О бмотка возбуждения у генератора включена последовательно с якорем. Ток возбуждения равен току якоря - .

П

Рис.55

ри независимом возбуждении можно снять характеристику холостого хода. В обычной схеме, (рис. 55) можно снять только восходящую внешнюю характеристику, рис.56 Генератор последовательного возбуждения не нашел практического применения.

IV-5-5. Генератор смешанного возбуждения
