Министерство образования и науки РФ

Федеральное государственное бюджетное образовательное учреждение Высшего профессионального образования

«Восточно-Сибирский государственный

университет технологий и управления»

(ФГБОУ ВПО ВСГУТУ)

Методические указания к выполнению практических работ по дисциплине «Основы антропологии и биомеханики»

Составил: Колгушева Т.Н.

Улан-Удэ

2011

ВВЕДЕНИЕ

Методические указания предназначены для выполнения практических работ по дисциплине «Основы антропологии и биомеханики» студентами дневного и заочного обучения спец. 260905/профиля «Технология изделий из кожи» и спец. 260906/профиля «Конструирование изделий из кожи». Методические указания содержат цели, общие сведения, список рекомендуемых источников литературы, методику выполнения работ.

Целью практических работ является, знакомство с основами анатомии и физиологии верхних и нижних конечностей, методикой антропометрических исследований стоп и кистей и математической обработкой полученных при обмерах данных.

Приступая к практическим занятиям, студент должен изучить методические указания к их выполнению. В методических указаниях к каждой работе содержатся общие сведения, методика выполнения работы, вопросы для самоподготовки и список рекомендуемой литературы.

В общих сведениях приводятся теоретические положения по изучаемой теме, методика выполнения обмеров и порядок расчета определяемых в работе показателей или параметров.

С помощью вопросов для самоподготовки студент может проконтролировать усвоение основных сведений лекционного материала и дополнительной литературы, необходимой для успешного выполнения работы.

Отчет о практической работе должен быть оформлен в соответствии с приведенными ниже требованиями и содержать 4 раздела.

1. Цель работы – формируется, исходя из темы работы и данных, приводимых в методических указаниях. Цель работы должна быть изложена кратко и отражать существо рассматриваемой темы.

2. Основные сведения – приводятся основные понятия, методика выполнения обмеров, методы определения требуемых характеристик и показателей.

3. Порядок выполнения работы – приводится описание выполнения каждого задания работы, эскизы костей, суставов, мышц, приборов для обмера стоп и кистей, их характеристика в форме текста или таблиц, результаты расчета требуемых размеров и показателей.

4. Выводы – по результатам практической работы студент должен сделать выводы, в которых отражаются основные результаты работы, оценка значений полученных показателей и возможное их изменение под влиянием различных факторов, а также их соответствие размерам типичных стоп и кистей.

Первые два раздела оформляются студентом в процессе подготовки к практической работе и обсуждаются с преподавателем перед ее выполнением, 3 и 4 разделы – на практических занятиях.

Практическая работа № 1

Тема: «Скелет свободной верхней и нижней конечностей»

Цель работы: закрепить знания о скелете верхних и нижних конечностей путем зарисовки и описания костей и суставов

Список рекомендуемой литературы

1 Кочеткова, Т.С., Ключникова, В.М. Антропологические и биомеханические основы конструирования изделий из кожи. – М.: Легпромбытиздат, 1991. – 192 с.

1 Общие сведения

1.1 Кости свободной верхней конечности

Скелет верхней конечности включает скелет плечевого пояса и скелет свободной верхней конечности.

Скелет плечевого пояса включает ключицу 1 и лопатку 2 (рисунок 1.1).

1

2

I

3

II

4

5

III

Рисунок 1.1 – Скелет верхней конечности

Ключица - имеет S - образную изогнутую форму, в ней различают тело 1 и два конца: грудинный 2 и акромиальный 3 (рисунок 1.2, а).

Лопатка - это плоская треугольная кость, в ней различают три края -

1

2

3

1

2

3

4

5

6

а б

Рисунок 1.2 – Кости плечевого пояса

верхний 1, медиальный 2 и латеральный 3, а также три угла- латеральный 4, нижний 5 и верхний 6 (рисунок 1.2, б).

Свободная верхняя конечность состоит из плеча I, предплечья II и кисти III (рисунок 1.1).

Плечо образовано плечевой 3 длинной трубчатой костью (рисунок 1.1), в которой различают тело (диафиз) и два расширенных конца (эпифиза) - верхний (проксимальный) и нижний (дистальный). На проксимальном конце различают головку 1, которая обращена к лопатке и имеет суставную поверхность, отделенную от остальной части анатомической шейкой 2 (рисунок 1.3).

1

2

4

3

Рисунок 1.3 – Плечевая кость

На дистальном конце плечевой кости расположены медиальный 3 и латеральный 4 надмыщелки, легко прощупываемые под кожей.

Предплечье состоит из двух длинных трубчатых костей: локтевой 4 и лучевой 5 (рисунок 1.1).

Локтевая кость расположена в медиальном отделе предплечья, лучевая – в латеральном.

Тело локтевой кости имеет трехгранную форму, на проксимальном конце кости имеется локтевой отросток, который легко прощупывается, особенно при согнутой в локтевом суставе руке.

Острый край лучевой кости, обращенный к локтевой кости, называется межкостным. На дистальном конце лучевой кости имеется суставная поверхность для соединения с запястьем. С латеральной стороны на этом конце расположен прощупываемый под кожей шиловидный отросток.

Кисть имеет три отдела: запястье I, пястье II и пальцы III (рисунок 1.4).

I

II

III

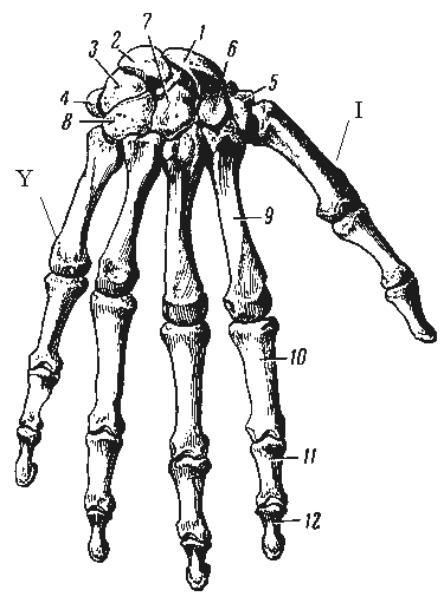

Рисунок 1.4 – Кости кисти

Запястье включает восемь коротких губчатых костей, расположенных в два ряда. Проксимальный ряд составляют со стороны большого пальца ладьевидная 1, полулунная 2, трехгранная 3 и гороховидная 4 кости; дистальный ряд – большая трапециевидная 5, малая трапециевидная 6, головчатая 7 и крючковидная 8 (рисунок 1.4).

Пястье состоит из пяти коротких трубчатых костей 9, называемых пястными костями. Пястная кость первого пальца короче, но массивнее остальных. Каждая пястная кость имеет основание, тело и головку. Основания пястных костей соединяются с костями запястья. Головки пястных костей имеет шаровидную форму и хорошо видны, когда кисть сжата в кулак.

Пальцы образованы фалангами – короткими трубчатыми костями. Каждый палец, за исключением большого, состоит из трех фаланг: основной 10, средней 11 и ногтевой 12. Большой палец имеет две фаланги – основную и ногтевую. Основные фаланги являются наиболее длинными, ногтевые - короткими.
