Выполнение апв на переменном оперативном токе
Рассмотренная ранее схема электрического АПВ работала на постоянном оперативном токе; при этом энергия, необходимая для включения и отключения выключателей и работы реле, входящих в схему АПВ, поступает от аккумуляторной батареи.
В схемах на переменном оперативном токе в качестве источников энергии используются измерительные трансформаторы тока и напряжения, а также трансформаторы собственных нужд.
Устройства АПВ в схемах на переменном оперативном токе выполняются на выключателях, оборудованных грузовыми или пружинными приводами. В этих приводах энергия, необходимая для операции включения, запасается в предварительно натянутых пружинах или поднятом грузе. Подъем груза или натяжение пружин производится вручную или с помощью специального автоматического электродвигательного редуктора (АДР), который состоит из электродвигателя типа МУН мощностью 80–100 Вт и редуктора. Наибольшее распространение получили: грузовые приводы ПГМ-10, пружинные приводы ППМ-10, ПП-61, ПП-61-К, ВМП-10П и пружинно-грузовые приводы УПГП.
Лекция №6 Двукратное апв
Применение двукратного АПВ позволяет повысить эффективность этого вида автоматики. Как показывает опыт эксплуатации, успешность действия при втором включении составляет 10–20%, что повышает общий процент успешных действий АПВ до 75–95%. Двукратное АПВ применяют, как правило, на линиях с односторонним питанием и на головных участках кольцевых сетей, где возможна работа в режиме одностороннего питания.

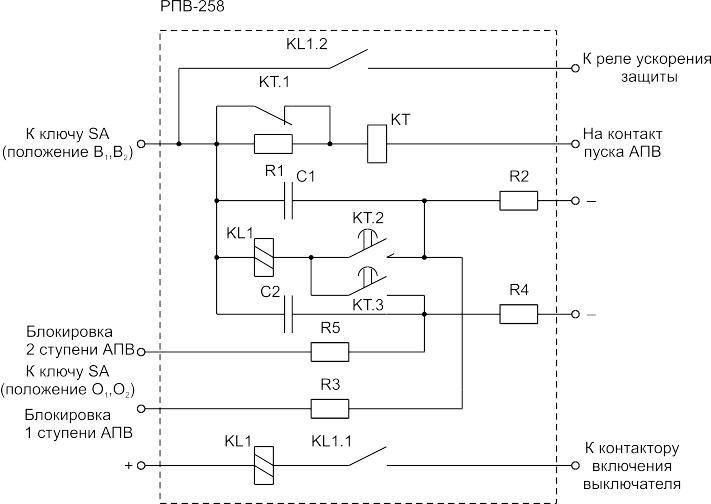

В схемах АПВ двукратного действия применяется комплектное устройство типа РПВ-258. В отличие от устройства РПВ-58, рассмотренного выше, РПВ-258 (см. рис. 13.) содержит два конденсатора С1 и С2 и реле времени КТ с тремя контактами: КТ.1 размыкающимся без выдержки времени, и двумя контактами, замыкающимися с выдержками времени (временно замыкающий – проскальзывающий КТ.2 и упорныйКТ.3).
Рис. 5.1
Пуск схемы двукратного АПВ осуществляется так же, как и схемы однократного АПВ, контактами реле KQT, которое срабатывает при отключении выключателя и подает минус на обмотку реле времени АПВ. Спустя установленную выдержку времени замкнется проскальзывающий контакт реле времени КТ.2 и создаст цепь для разряда конденсатора С1 на обмотку промежуточного реле KL1, которое, сработав, включит выключатель.
В случае успешного АПВ работа схемы прекратится. Если же АПВ было неуспешным, и выключатель отключился вновь, опять сработает KQT и запустит реле KT. В этом случае при замыкании контакта КТ.2 промежуточное реле не сработает, так как конденсатор С1 к этому времени не успеет зарядиться. Реле времени продолжая работать, замкнет контакт КТ.3; при этом под действием разряда конденсатора С2 вновь сработает реле KL1 и произойдет второй цикл АПВ.
Для предотвращения срабатывания АПВ в случае отключения выключателя после включения его ключом управления на КЗ в схеме осуществляется разряд конденсаторов С1 и С2 через резисторы R5 и R3. Аналогично осуществляется запрет АПВ контактами реле защит.
Выдержка времени первого цикла АПВ определяется по выражениям (1) и (2) так же, как и для АПВ однократного действия. Второй цикл согласно ПУЭ должен происходит спустя 10–20 с. после вторичного отключения выключателя. Такая большая выдержка времени АПВ во втором цикле диктуется необходимостью подготовки выключателя к отключению третьего КЗ в случае включения на устойчивое повреждение. За это время из гасительной камеры удаляются разложившиеся и обугленные частицы, камера вновь заполняется маслом, и отключающая способность выключателя восстанавливается. В комплекте РПВ-258 время готовности к последующим действиям после второго цикла составляет 60–100 с.
