Методические указания по выполнению расчетно – графической работы

В расчетно – графической работе осуществляется проектирование устройства АПВ воздушной линии с выбором электрических аппаратов, проводов.

Характерными разделами работы и ориентировочные значения их относительно объема (по трудозатратам) являются следующие:

• ознакомление с заданием на работу, с методическими указаниями, формирование конкретных условий, задач и плана выполнение работы -15 %;

• расчет токов короткого замыкания на шинах подстанции - 35 %;

• выбор электрических аппаратов, проводников - 15 %;

• расчет устройств НАПВ, БАПВ, АПВОС, АПВУС - 35 %.

В указанные выше объемы разделов работы входят и трудозатраты на написание и корректировку (по рекомендациям преподавателей) материалов расчетно-пояснительной записки. Необходимо иметь в виду трудоемкость этой работы, составляющую не менее 10-15 % общего рабочего времени, затрачиваемого студентами на выполнение работы.

Задания на расчетно - графическую работу тема «проектирование апв вл»

А. Исходные данные на проектирование

1. Электроснабжение потребителей электроэнергии осуществляются от станции на стороне ее высшего напряжения. На рис. 1 приведена структурная схема энергосистемы.

2. Сведения о параметрах станции и потребителях электроэнергии при­ ведены в табл. 1.

3. Индуктивное сопротивление системы рассчитывать по заданной мощности короткого замыкания системы.

Б. Содержание пояснительной записки работы

1. Выбор проводов ВЛ.

2. Расчет токов короткого замыкания

3. Выбор электрических аппаратов.

4. Расчет НАПВ, БАПВ, АПВОС, АПВУС Таблица 1

Расчётные данные	Варианты
	1	2	3	4	5	6	7	8	9	10
Тип генерато-ров станции	TBB- 160	TBB- 220	TBB- 200	TГB- 300	TГB- 200	TBМ- 300	TBB- 160	TBB- 200	TBB- 200	TBB- 300
Кол-во генераторов	3	3	3	3	3	3	3	3	3	3
Длинна линии, Л1, Л2, км	145	140	135	130	125	120	115	110	105	100
Длинна линии, Л3, Л4, км	55	50	45	40	35	60	55	45	35	25
Мощность КЗ системы S(3) КЗ,max, МВА	10000	14000	15000	16000	14000	16500	12000	14500	15500	15000
UBH, кВ	220	220	220	220	220	220	220	220	220	220
Вр.срабатыва-ния осн.защи-ты линии, мс	40	40	40	40	40	40	40	40	40	40

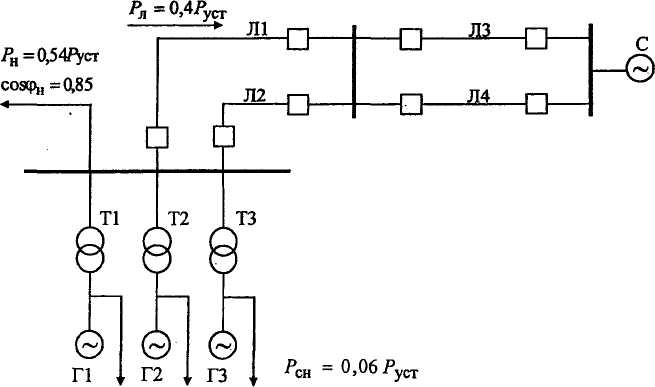

Рис. 1. Структурная схема энергосистемы

БИЛЕТЫ

Казанский государственный энергетический университет

Факультет ИЭЭ Кафедра РЗА

Дисциплина «Автоматика электроэнергетических систем»

Билет № 1

Вопрос 1: Назначение АПВ.

Вопрос 2: Основные требования к схемам АВР.

Утверждаю:

Зам. зав. кафедрой РЗА ________________ Р.Г. Минуллин

«____» _________________ 200__ г.

Казанский государственный энергетический университет

Факультет ИЭЭ Кафедра РЗА

Дисциплина «Автоматика электроэнергетических систем»

Билет № 2

Вопрос 1: Однофазное АПВ для линий с двусторонним питанием.

Вопрос 2: Принцип действия АВР.

Утверждаю:

Зам. зав. кафедрой РЗА ________________ Р.Г. Минуллин

«____» _________________ 200__ г.

Казанский государственный энергетический университет

Факультет ИЭЭ Кафедра РЗА

Дисциплина «Автоматика электроэнергетических систем»

Билет № 3

Вопрос 1: Несинхронное АПВ.

Вопрос 2: Назначение АВР.

Утверждаю:

Зам. зав. кафедрой РЗА ________________ Р.Г. Минуллин

«____» _________________ 200__ г.

Казанский государственный энергетический университет

Факультет ИЭЭ Кафедра РЗА

Дисциплина «Автоматика электроэнергетических систем»

Билет № 4

Вопрос 1: АПВ трансформаторов и электродвигателей.

Вопрос 2: Автоматическое включение резервных трансформаторов.

Утверждаю:

Зам. зав. кафедрой РЗА ________________ Р.Г. Минуллин

«____» _________________ 200__ г.

Казанский государственный энергетический университет

Факультет ИЭЭ Кафедра РЗА

Дисциплина «Автоматика электроэнергетических систем»

Билет № 5

Вопрос 1: Основные требования к схемам АПВ.

Вопрос 2: Выбор уставок схем однократных АПВ для линий с односторонним питанием.

Утверждаю:

Зам. зав. кафедрой РЗА ________________ Р.Г. Минуллин

«____» _________________ 200__ г

Казанский государственный энергетический университет

Факультет ИЭЭ Кафедра РЗА

Дисциплина «Автоматика электроэнергетических систем»

Билет № 6

Вопрос 1: Трехфазное АПВ на линиях с двусторонним питанием (общее описание)

Вопрос 2: АПВ с ожиданием синхронизма.

Утверждаю:

Зам. зав. кафедрой РЗА ________________ Р.Г. Минуллин

«____» _________________ 200__ г.

Казанский государственный энергетический университет

Факультет ИЭЭ Кафедра РЗА

Дисциплина «Автоматика электроэнергетических систем»

Билет № 7

Вопрос 1: Быстродействующее АПВ (БАПВ).

Вопрос 2: Сетевые АВР. Расчет уставок АВР.

Утверждаю:

Зам. зав. кафедрой РЗА ________________ Р.Г. Минуллин

«____» _________________ 200__ г.

Казанский государственный энергетический университет

Факультет ИЭЭ Кафедра РЗА

Дисциплина «Автоматика электроэнергетических систем»

Билет № 8

Вопрос 1: Ускоренное ТАПВ.

Вопрос 2: Однофазное АПВ (ОАПВ).

Утверждаю:

Зам. зав. кафедрой РЗА ________________ Р.Г. Минуллин

«____» _________________ 200__ г.

______________________________________________________________________

Казанский государственный энергетический университет

Факультет ИЭЭ Кафедра РЗА

Дисциплина «Автоматика электроэнергетических систем»

Билет № 9

Вопрос 1: Устройства отбора напряжения с линии для цепей АПВ.

Вопрос 2: Принцип осуществления АВР при разных схемах питания (схемы, описания).

Утверждаю:

Зам. зав. кафедрой РЗА ________________ Р.Г. Минуллин

«____» _________________ 200__ г.

Казанский государственный энергетический университет

Факультет ИЭЭ Кафедра РЗА

Дисциплина «Автоматика электроэнергетических систем»

Билет № 10

Вопрос 1: Ускорение действия релейной защиты при АПВ.

Вопрос 2: Назначение и основные принципы выполнения АЧР.

Утверждаю:

Зам. зав. кафедрой РЗА ________________ Р.Г. Минуллин

«____» _________________ 200__ г.

Казанский государственный энергетический университет

Факультет ИЭЭ Кафедра РЗА

Дисциплина «Автоматика электроэнергетических систем»

Билет № 11

Вопрос 1: Выполнение АПВ на переменном оперативном токе.

Вопрос 2: Первая категория АЧРI.

Утверждаю:

Зам. зав. кафедрой РЗА ________________ Р.Г. Минуллин

«____» _________________ 200__ г.

Казанский государственный энергетический университет

Факультет ИЭЭ Кафедра РЗА

Дисциплина «Автоматика электроэнергетических систем»

Билет № 12

Вопрос 1: Особенности выполнения АПВ на телемеханизированных подстанциях.

Вопрос 2. Реле контроля синхронизма.

Утверждаю:

Зам. зав. кафедрой РЗА ________________ Р.Г. Минуллин

«____» _________________ 200__ г.

Казанский государственный энергетический университет

Факультет ИЭЭ Кафедра РЗА

Дисциплина «Автоматика электроэнергетических систем»

Билет №13

Вопрос 1: Двукратное АПВ.

Вопрос 2: АПВ шин.

Утверждаю:

Зам. зав. кафедрой РЗА ________________ Р.Г. Минуллин

«____» _________________ 200__ г.

Казанский государственный энергетический университет

Факультет ИЭЭ Кафедра РЗА

Дисциплина «Автоматика электроэнергетических систем»

Билет № 14

Вопрос 1: Вторая категория АЧРII.

Вопрос 2: Реле частоты.

Утверждаю:

Зам. зав. кафедрой РЗА ________________ Р.Г. Минуллин

«____» _________________ 200__ г

.

Казанский государственный энергетический университет

Факультет ИЭЭ Кафедра РЗА

Дисциплина «Автоматика электроэнергетических систем»

Билет № 15

Вопрос 1: Предотвращение ложных отключений потребителей при кратковременных снижениях частоты в энергосистеме.

Вопрос 2. Назначение и классификация устройств противоаварийной автоматики.

Утверждаю:

Зам. зав. кафедрой РЗА ________________ Р.Г. Минуллин

«____» _________________ 200__ г.

Казанский государственный энергетический университет

Факультет ИЭЭ Кафедра РЗА

Дисциплина «Автоматика электроэнергетических систем»

Билет № 16

Вопрос 1: Автоматическое повторное включение после АЧР.

Вопрос 2: Автоматическое ограничение повышения напряжения.

Утверждаю:

Зам. зав. кафедрой РЗА ________________ Р.Г. Минуллин

«____» _________________ 200__ г.

Казанский государственный энергетический университет

Факультет ИЭЭ Кафедра РЗА

Дисциплина «Автоматика электроэнергетических систем»

Билет № 17

Вопрос 1: Устройство АОПН на линии.

Вопрос 2: Схемы АЧР и ЧАПВ.

Утверждаю:

Зам. зав. кафедрой РЗА ________________ Р.Г. Минуллин

«____» _________________ 200__ г.

Казанский государственный энергетический университет

Факультет ИЭЭ Кафедра РЗА

Дисциплина «Автоматика электроэнергетических систем»Билет № 18

Вопрос 1: Обзор существующих методов ОМП.

Вопрос 2: Особенности выполнения АПВ на воздушных выключателях.

Утверждаю:

Зам. зав. кафедрой РЗА ________________ Р.Г. Минуллин

«____» _________________ 200__ г.

Казанский государственный энергетический университет

Факультет ИЭЭ Кафедра РЗА

Дисциплина «Автоматика электроэнергетических систем»

Билет № 19

Вопрос 1: Теоретические основы определения места замыкания по параметрам аварийного режима.

Вопрос 2: АПВ шин.

Утверждаю:

Зам. зав. кафедрой РЗА ________________ Р.Г. Минуллин

«____» _________________ 200__ г.

Казанский государственный энергетический университет

Факультет ИЭЭ Кафедра РЗА

Дисциплина «Автоматика электроэнергетических систем»

Билет № 20

Вопрос 1: Назначение и классификация устройств противоаварийной автоматики.

Вопрос 2: АПВ с ожиданием синхронизма.

Утверждаю:

Зам. зав. кафедрой РЗА ________________ Р.Г. Минуллин

«____» _________________ 200__ г.
