Лекция №15 Сетевые авр

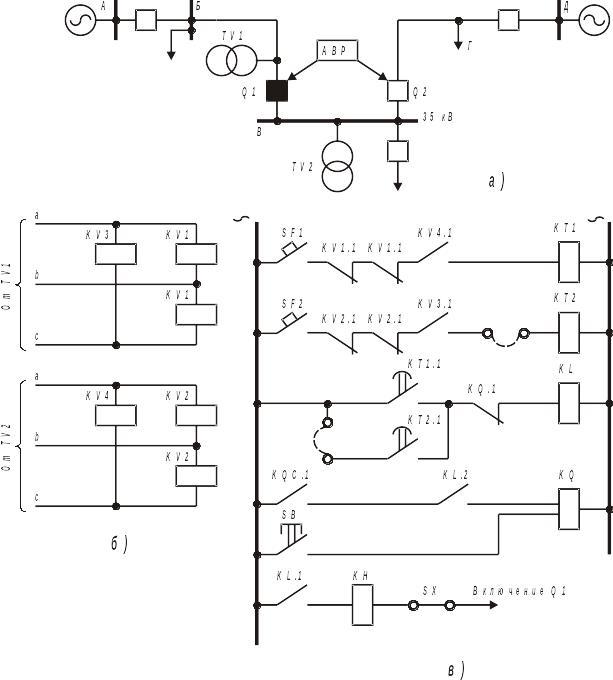

В распределительных сетях широкое применение находят АВР, обеспечивающие при своем срабатывании восстановление питания нескольких п/ст сети, – так называемые сетевые АВР. Схема такого АВР приведена на рис. 28. Устройство АВР двустороннего действия обеспечивает восстановления питания участков сети, расположенных слева и справа от п/ст В, в случае нарушения питания от п/ст А и Д. соответственно. Пуск АВР осуществляется контактами реле напряжения KV1 и KV2, подключенными к трансформаторам напряжения TV1 и TV2. В цепи обмотки реле времени КТ1 пускового органа АВР включены замыкающие контакты автоматовSF1 и SF2, предотвращающих ложное срабатывание пускового органа в случае неисправностей цепей напряжения, а также замыкающие контакты реле напряжения KV3 и KV4, контролирующие наличие напряжения со стороны резервного источника.

Рис. 28.

В схеме пускового органа АВР предусмотрено второе реле времени КТ2 для возможности осуществления двух различных уставок по времени в случае отключения питания от п/ст А и Д.

Однократность действия рассматриваемой схемы АВР обеспечивается двухпозиционным реле KQ. Это реле типа РП-9 переменного тока имеет две обмотки, которые включены со встречной полярностью. Срабатывание реле и переключение его контактов происходят за один из полупериодов поданного на обмотки напряжения переменного тока, когда в якоре реле направление управляющего потока противоположно направлению поляризующего потока, создаваемого постоянными магнитами.

В нормальном режиме замкнут контакт KQ.1 и подготовлена цепь выходного промежуточного реле KL. После срабатывания реле KL, подающего импульс на включение Q1, и замыкания контактов реле положения «Включено» KQC.1, фиксирующего включение Q1, реле KQ срабатывает и переключает свои контакты, размыкая KQ.1 в цепи обмотки KL. Возврат реле KQ и подготовка схемы АВР к новому действию осуществляется нажатием кнопки SB. Эту операцию выполняет персонал оперативно-выездной бригады, прибывающей на п/ст при поступлении сигнала о срабатывании АВР.

Действие сетевого АВР увязывается с АПВ линий, что обеспечивает наибольшую эффективность действия автоматики. РЗ в рассматриваемой сети должна выполняться с учетом возможности питания промежуточных п/ст как от одного, так и от другого источника.

Расчет уставок авр

Реле однократности включения

Выдержка времени промежуточного реле однократности включения t_ОВ от момента снятия напряжения с его обмотки до размыкания контактов должна с некоторым запасом превышать время включения выключателя резервного источника питания:

t_ОВ = t_ВКЛ + t_ЗАП,

где: t_ВКЛ - время включения выключателя резервного источника питания (если

выключателей два, то выключателя, имеющего большее время включения);

t_ЗАП - время запаса, принимается равным 0,3–0,5 с.

Пусковой орган минимального напряжения

Напряжение срабатывания реле минимального напряжения при выполнении пускового органа по схеме на рис. 24, выбирается так, чтобы пусковой орган срабатывал только при полном исчезновении напряжения и не приходил в действие при понижениях напряжения, вызванных КЗ или самозапуском электродвигателей. Для выполнения этого условия напряжение срабатывания реле минимального напряжения (напряжение, при котором возвращается якорь реле) должно быть равным:

(10)

где: U_ОСТ.К. - наименьшее расчетное значение остаточного напряжения при КЗ;

U_ЗАП. - наименьшее напряжение при самозапуске электродвигателей;

k_Н - коэффициент надежности, принимаемый равным 1,1–1,2;

n_H - коэффициент трансформации трансформатора напряжения.

Для определения наименьшего остаточного напряжения производятся расчеты при трехфазных КЗ и расчет самозапуска электродвигателей. Принимается меньшее значение напряжения срабатывания из полученных по формулам (10).

В большинстве случаев обоим условиям удовлетворяет напряжение срабатывания, равное:

U_C.P. = (0,25  0,40) U_НОМ, (11)

где: U_НОМ – номинальное напряжение электроустановки.

Поэтому обычно можно принимать напряжение срабатывания согласно формуле (11). В схемах пусковых органов минимального напряжения должны применяться термически стойкие реле напряжения типа РН-53/60 Д, которые имеют пределы уставок 15–60 В и допускают длительное включение под напряжение 110 и 220 В.

Реле контроля наличия напряжения на резервном источнике питания

Напряжение срабатывания этого реле определяется из условия отстройки от минимального рабочего напряжения по формуле:

, (12)

где: U_{раб.мин.} - минимальное рабочее напряжение;

k_H - коэффициент надежности, принимаемый равным 1,2;

k_В - коэффициент возврата реле.
