Лекция №10

Ускоренное ТАПВ

Ускоренным ТАПВ (УТАПВ) называется вид АПВ, пуск которого осуществляется при срабатывании быстродействующих РЗ по схеме, аналогичной для пуска БАПВ. При этом выдержка времени УТАПВ составляет 0,1–0,3 с. В схеме УТАПВ сохраняются цепи контроля напряжения на ЛЭП и синхронизма. Включение ЛЭП происходит с одного конца с контролем отсутствия напряжения, а с другого – с контролем синхронизма, аналогично тому, как действует рассмотренное выше АПВОС.

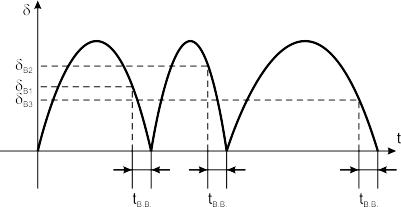

Рис. 21.

АПВ с улавливанием синхронизма

Для повышения эффективности применения АПОС на одиночных линиях с двусторонним питанием разработаны более сложные схемы, чем приведенная на рис. 15. обеспечивающие включение выключателя с разными углами опережения в зависимости от разности частот. (см. рис. 21.) Благодаря этому ускоряется включение линии.

Устройства отбора напряжения с линии для цепей АПВ

Реле KSS (см. рис. 16.) подключено к двум трансформаторам напряжения, один из которых установлен на шинах подстанции, а другой – на линии. Поскольку на линиях напряжением 220 кВ и ниже трансформаторы напряжения обычно не устанавливают, для измерения напряжения линии используют специальные схемы отбора напряжения, более простые и дешевые, чем электромагнитные трансформаторы напряжения.

В качестве емкостных делителей для устройств отбора напряжения от линии электропередачи используются конденсаторы связи, изоляторы вводов масляных выключателей, силовых трансформаторов и трансформаторов тока, колонки опорных и гирлянды подвесных изоляторов.

Однофазное апв

Общие сведения

Опыт эксплуатации воздушных сетей высокого напряжения, работающих с заземленной нейтралью, показывает, что доля однофазных КЗ на ЛЭП весьма высока. Очевидно, что при однофазных КЗ достаточно отключить одну поврежденную фазу с обеих сторон линии и затем автоматически включить её повторно. При этом две другие неповрежденные фазы линии всё время остаются включенными. Этот принцип и положен в основу выполнения ОАПВ.

Основными преимуществами ОАПВ по сравнению с ТАПВ являются:

1. сохранение в цикле ОАПВ по двум фазам, оставшемся в работе, связи между двумя частями энергосистемы (включение при этом происходит без толчков);

2. возможность выполнения АПВ на однофазных выключателях любого типа, как быстродействующих, так и медленнодействующих.

К основным недостаткам ОАПВ можно отнести:

1. Усложнение схемы АПВ за счет введения специальных устройств, выбирающих поврежденную фазу линии, - избирателей и дополнительных блокировок;

2. усложнение, загрубление и замедление РЗ на данной линии, а также и в прилежащей сети, для того, чтобы предотвратить её ложное срабатывание от токов и напряжений нулевой и обратной последовательностей, которые появляются в цикле ОАПВ;

3. вредное влияние несимметрии при работе линии с двумя фазами на генераторы электростанций, а также на линии телефонной связи;

4. блокировка ОАПВ (по принципу действия) при междуфазных КЗ.

В некоторых случаях выполняются комбинированные устройства АПВ, которые при однофазных КЗ действуют как ОАПВ, а при междуфазных – как ТАПВ.

В России ОАПВ получило распространение главным образом на одноцепных или двухцепных ЛЭП напряжением 330–750 кВ. Успешность действия ОАПВ такая же, как и ТАПВ, и составляет от 50 до 80% для ЛЭП разного напряжения.
