Выбор монтажного крана.
Самоходный
,
где
– необходимая
максимальная высота подъема крюка,
– превышение
опоры монтируемого элемента над уровнем
стоянки крана,
–
запас
по высоте (0.5 – 0.8 м),
– высота
строповки.

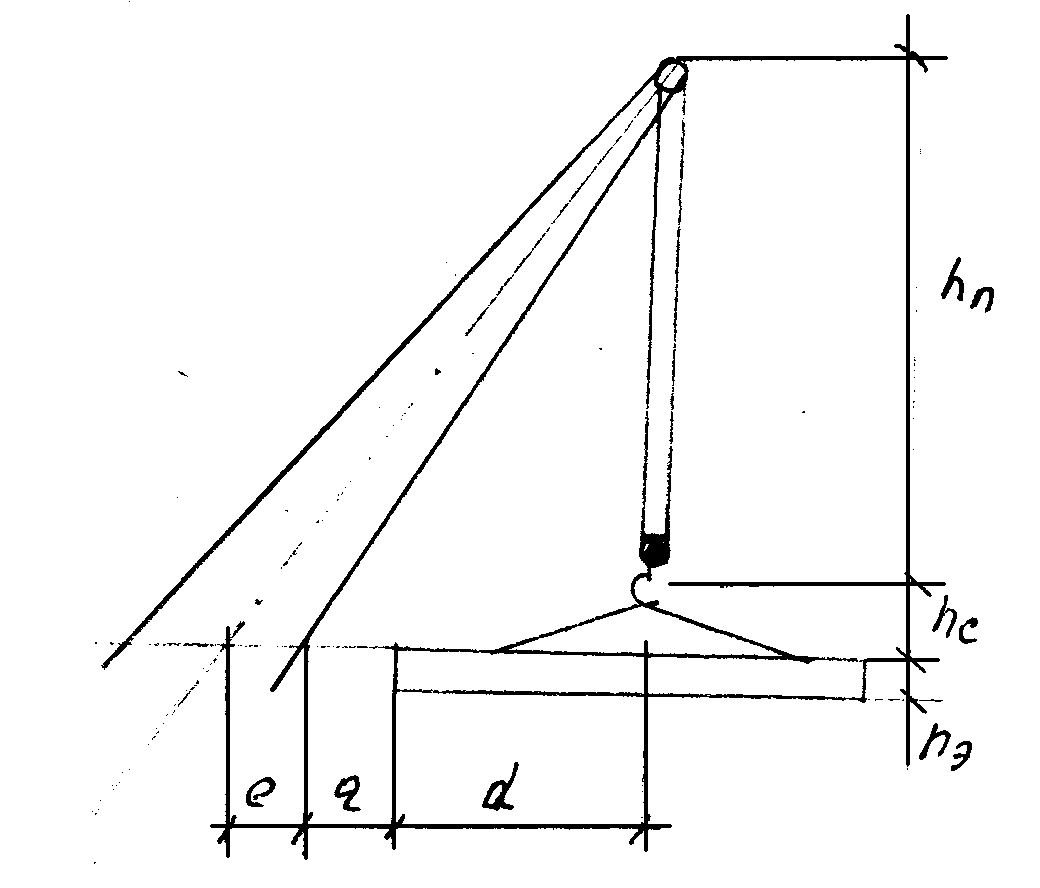

Максимальный вылет стрелы:
,
где
– половина
толщины стрелы на уровне монтируемого
элемента (0.3 – 0.4 м),
– половина
ширины (толщины) монтируемого элемента,
– высота
шарнира пяты стрелы над уровнем стоянки
крана (1.4 – 2.0 м),
– расстояние
от шарнира пяты стрелы до оси вращения
поворотной платформы крана (1.5 – 2.0 м),
– высота
полиспаста (1.5 – 2.0 м).
Необходимо
проверить, чтобы угол (
)
не превышал значений (75° - 77°).
Максимальная длина стрелы
,
В
ыбираем
кран СКГ - 40/63
Стрела 25 м
R, м |
Q, м |
H, м |
6.9 |
20 |
23,8 |
8.3 |
15 |
23,2 |
11 |
10 |
22,4 |
16 |
5,5 |
19 |
20 |
3.8 |
15 |
23 |
2.9 |
11.5 |
Р асчет складских зон.
Складские зоны устраивают на ровном месте, элементы укладывают штабелями на деревянные площадки. Через каждые 2 штабеля в продольном направлении и каждые 25 м в поперечном направлении устраивают проходы шириной 1 м.
Общая площадь складов определяется:
где
– запас
конструкций. Он составляет 25% для
многоэтажного промышленного здания
(от общего объёма) и 100% – от одноэтажного
промышленного здания.
– объём
конструкций, укладываемых на 1 м2
площади.
принимаем равным:
а) для колонны: 0,35 – 0,55;
б) фундаментных балок и ригелей: 0,4 – 0,45 м;
в) для плит покрытия и перекрытия: 0,45 м;
г) стеновых панелей: 1,3 м.
– коэффициент
использования площади склада, 1,80.
На один Ярус
Ст 1 - Кирпич (179 м3) ПК 10-28.10(8) ПК 10-60.10(10) ЛПР 32-16К(3)
2ЛМФ 39.15.17-5 (2)
Ст 6 - Кирпич (179 м3) ПК 10-60.10(14) ПК 10-60.12(2) ПК 10-42.10(2)
Ст 2 - Кирпич (326,97 м3) ПК 10-60.10(22)
Ст 5 - Кирпич (326,97 м3) ПК 10-60.10(22)
Ст 3 - Кирпич (326,97 м3) ПК 10-60.10(9) ПК 10-60.12(3)
Ст 4 - Кирпич (326,97 м3) ПК 10-60.10(7) ПК 10-60.12(2) ЛПР 32-16К(3)
2ЛМФ 39.15.17-5 (2)
С писок использованных источников.
1. ЕНиР. Сборник Е4. Монтаж сборных и устройство монолитных и эк/б конструкций. М. .-Стройиздат, 1987, 64с.
2. М.Д.Полосин, Ю.И.Гудков. Справочник молодого машиниста автомобильных, пневмоколёсных и гусеничных кранов. М.: «Высшая школа», 1990,271с.
