1.5. Коэффициент использования осветительной установки

Расчет искусственного освещения предусматривает: выбор типа источника света, системы освещения и светильника, проведение светотехнических расчетов, распределение светильников и определение потребляемой системой освещения мощности. Величина, характеризующая эффективность использования источников света, называется коэффициентом  использования  светового  потока или коэффициентом использования осветительной установки (η) и определяется как отношение фактического светового потока (F_факт) к суммарному световому потоку (F_ламп) используемых источников света, определенному по их номинальной мощности в соответствии с нормативной документацией:

, (5)

Значение фактического светового потока F_факт можно определить по результатам измерений в помещении средней освещенности Е_ср по формуле:

, (6)

где S – площадь помещения, м²,

При проектировании освещения для оценки светового потока F_факт, используется формула:

, (7)

где: Е  –  нормируемая освещенность, лм (Приложение №1),

К₃  –  коэффициент запаса, учитывающий старение ламп, запыление и загрязнение светильников, (обычно К₃ = 1,3 для ламп накаливания и 1,5 для люминесцентных ламп),

Z  –  коэффициент неравномерности освещения (обычно Z = 1,1 – 1,2).

2 Содержание работы

В ходе работы необходимо измерить освещенность, создаваемую различными источниками света и сравнить с нормируемыми значениями. По измеренным значениям освещенности определить коэффициент использования осветительной установки. Измерить и сравнить коэффициенты пульсаций освещенности создаваемых различными источниками света, оценить зависимость коэффициента пульсаций освещенности от способа подключения ламп к фазам трехфазной сети.

2.1 Описание лабораторной установки

Лабораторная установка состоит из макета производственного помещения оборудованного различными источниками искусственного освещения, и люксметра-пульсаметра для измерения значений освещенности и коэффициента её пульсаций. Макет и люксметр-пульсаметр устанавливаются на стол лабораторный.

Внешний вид макета представлен на рис.3. Макет имеет каркас 1 из алюминиевого профиля, пол 2, потолок 3, боковые стенки 4, заднюю и переднюю стенки 5. Задняя и боковые стенки являются съемными и могут устанавливаться любой из двух сторон внутрь макета помещения, фиксируясь в проемах каркаса с помощью магнитных защелок. Одна сторона стенок окрашена в светлые тона, другая в темные тона, при этом нижняя окрашенная половина стенки темнее верхней. Передняя стенка 5 жестко вмонтирована в каркас и выполнена из тонированного прозрачного стекла. В передней нижней части каркаса 1 предусмотрено окно для установки измерительной головки 6 люксметра-пульсаметра 7 внутрь каркаса. На уровне пола 2 размещен вентилятор 8 для наблюдения стробоскопического эффекта и охлаждения ламп в процессе работы. На потолке 3 размещены 7 патронов, в которых установлены две лампы накаливания 9, три люминесцентные лампы 10 типа КЛ9, галогенная лампа 11 и люминесцентная лампа 12 типа СКЛЭН с высокочастотным преобразователем. Вертикальная проекция ламп отмечена на полу 2 цифрами, соответствующими номерам ламп на лицевой панели макета.

Включение электропитания установки производится автоматом защиты, находящиеся на задней панели каркаса, и регистрируется сигнальной лампой, расположенной на передней панели каркаса.

На передней панели каркаса (рис.3) расположены органы управления и контроля, в том числе:

- лампа индикации включения напряжения сети;

- переключатель для включения вентилятора;

- ручка регулирования частоты вращения вентилятора;

- переключатели (1-7) для включения ламп.

Электропитание ламп, накаливания и люминесцентных ламп осуществляется от разных фаз. Схема позволяет включать отдельно каждую лампу с помощью соответствующих переключателей, расположенных на передней панели каркаса (рис.3).

На задней панели каркаса расположен автомат защиты сети и сдвоенная розетка с напряжением 220В для подключения измерительных приборов.

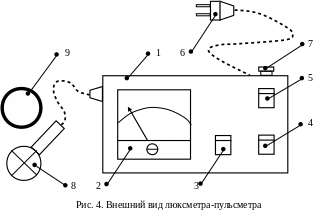

Люксметр-пульсметр содержит корпус 1 (рис.4), на лицевой панели которого расположен стрелочный индикатор 2, переключатель режима измерения 3 (освещенности Е / коэффициент пульсации К_п), переключатель диапазона измерения 4 и переключатель включения напряжения сети со встроенным индикатором 5. На задней стенке корпуса 1 закреплен сетевой шнур 6 и держатель предохранителя 7. В качестве приемника светового потока используется измерительная головка 8 с насадками 9. При выключенном электропитании прибор работает как люксметр (Ю-116) и позволяет измерять освещенность в диапазоне от 5 до 100000 лк. Выбор диапазона определяется насадками. В положении 100 переключателя диапазона измерения 4 с насадками К и М измеряется освещенность до 1000 лк, с насадками К и Р - до 10000 лк и с насадками К и Т до 100000 лк. В положении 30 переключателя диапазона измерения с этими же насадками измеряется освещенность до 300 лк, до 3000 лк, до 300000 лк, соответственно.

При включении питания прибор позволяет измерять коэффициент пульсации освещенности в диапазоне от 0 до 30% или от 0 до 100% в зависимости от положения переключателя диапазона измерения. Следует обратить внимание на то, чтобы измерение коэффициента пульсации производилось при тех же насадках, что и измерение освещенности.
