13.трехфазные цепи.получение трехфазной эдс

Трёхфазная цепь- трёхфазная система, совокупность трёх однофазных электрических цепей переменного тока (См. Переменный ток) (называемых фазами), в которых действуют три переменных напряжения одинаковой частоты, сдвинутых по фазе друг относительно друга; частный случай многофазной системы.

Получение:

На статоре расположены три обмотки одинаковой конструкции, смещенные в пространстве на углы 120^о. При вращении ротора в них наводятся ЭДС, одинаковые по амплитуде и частоте и сдвинутые друг относительно друга по фазе на 1/3 периода, т.е. на или 120^о.

14.трехфазная четырёхпроводная система соединения в звезду(схема звезда-звезда с нейтральным проводом).векторная диаграмма напряжений

При соединении «звездой» все концы фазных обмоток генератора объединяют в одну точку (рис. 7.5).

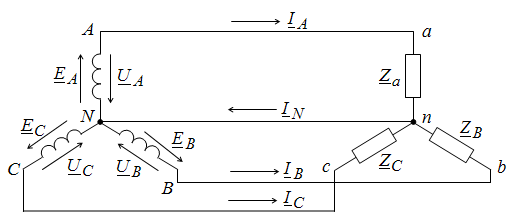

Рис. 7.5. Схема соединения «звезда с нейтральным проводом»

Общие точки фаз генератора и приемника называются нейтральными (N и n) или нулевыми (0 и 0₁), а соединяющий их провод – нейтральным или нулевым. Остальные провода, соединяющие фазы генератора и приемника, называются линейными.

Лучи звезды или ветви треугольника называются фазами приемника или генератора. Сопротивления фаз называются фазными сопротивлениями. ЭДС, наводимые в фазах источника, напряжения на фазах источника и приемника, токи в фазах называются, соответственно, фазными ЭДС, напряжениями и токами (E_ф, U_ф, I_ф). Напряжения между линейными проводами и токи в них называются линейными напряжениями и токами (U_л, I_л).

Необходимо отметить, что для схемы «звезда» токи в фазах равны линейным (I_ф = I_л)

15.Измерение мощности в цепях однофазного тока.

В цепях однофазного тока измерение мощности может быть осуществлено электродинамическим, ферродинамическим или индукционным ваттметром. Ваттметр 4 (рис. 336) имеет две катушки: токовую 2, которая включается в цепь последовательно, и напряжения 3, которая включается в цепь параллельно.

Ваттметр является прибором, требующим при включении соблюдения правильной полярности, поэтому его генераторные зажимы (зажимы, к которым присоединяют проводники, идущие со стороны источника 1) обозначают звездочками.

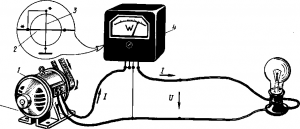

Рис. 336. Схема для измерения мощности

Для расширения пределов измерения ваттметров их токовые катушки включают в цепь при помощи шунтов или измерительных трансформаторов тока, а катушки напряжения — через добавочные резисторы или измерительные трансформаторы напряжения.

16.Измерение мощности в трехфазных цепях.

Мощность в цепи трехфазного тока может быть измерена с помощью одного, двух и трех ваттметров. Метод одного прибора применяют в трехфазной симметричной системе. Активная мощность всей системы равна утроенной мощности потребления по одной из фаз.

При соединении нагрузки звездой с доступной нулевой точкой или если при соединении нагрузки треугольником имеется возможность включить обмотку ваттметра последовательно с нагрузкой, можно использовать схемы включения, показанные на рис. 1.

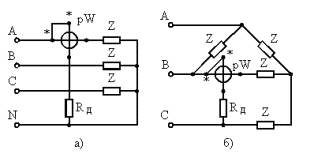

Рис. 1 Схемы измерения мощности трехфазного переменного тока при соединении нагрузок а - по схеме звезды с доступной нулевой точкой; б - по схеме треугольника с помощью одного ваттметра

Если нагрузка соединена звездой с недоступной нулевой точкой или треугольником, то можно применить схему с искусственной нулевой точкой (рис. 2). В этом случае сопротивления должны быть равны Rвт+ Rа = Rb =Rc.

Рис 2. Схема измерения мощности трехфазного переменного тока одним ваттметром с искусственной нулевой точкой

Д ля измерения реактивной мощности токовые концы ваттметра включают в рассечку любой фазы, а концы обмотки напряжения - на две другие фазы (рис. 3). Полная реактивная мощность определяется умножением показания ваттметра на корень из трех. (Даже при незначительной асимметрии фаз применение данного метода дает значительную погрешность).

Рис. 3. Схема измерения реактивной мощности трехфазного переменного тока одним ваттметром

М етодом двух приборов можно пользоваться при симметричной и несимметричной нагрузке фаз. Три равноценных варианта включения ваттметров для измерения активной мощности показаны на рис. 4. Активная мощность определяется как сумма показаний ваттметров.

При измерении реактивной мощности можно применять схему рис. 5, а с искусственной нулевой точкой. Для создания нулевой точки необходимо выполнить условие равенства сопротивлений обмоток напряжений ваттметров и резистора R. Реактивная мощность вычисляется по формуле

где Р1 и Р2 - показания ваттметров.

По этой же формуле можно вычислить реактивную мощность при равномерной загрузке фаз и соединении ваттметров по схеме рис. 4. Достоинство этого способа в том, что по одной и той же схеме можно определить активную и реактивную мощности. При равномерной загрузке фаз реактивная мощность может быть измерена по схеме рис. 5, б.

Метод трех приборов применяется при любой нагрузке фаз. Активная мощность может быть замерена по схеме рис. 6. Мощность всей цепи определяется суммированием показаний всех ваттметров.

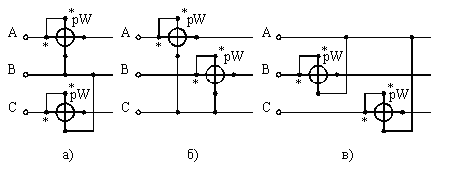

Рис. 4. Схемы измерения активной мощности трехфазного переменного тока двумя ваттметрами а - токовые обмотки включены в фазы А и С; б - в фазы А и В; в - в фазы В и С

Реактивная мощность для трех- и четырехпроводной сети измеряется по схеме рис. 7 и вычисляется по формуле

где РA, РB, РC - показания ваттметров, включенных в фазы А, В, С.

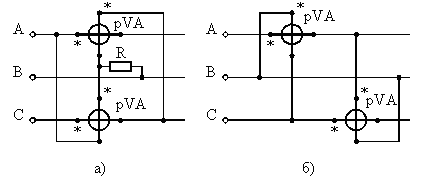

Рис. 5. Схемы измерения реактивной мощности трехфазного переменного тока двумя ваттметрами

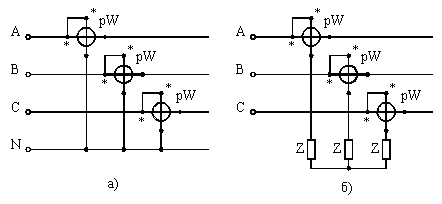

Рис. 6. Схемы измерения активной мощности трехфазного переменного тока тремя ваттметрами а - при наличии нулевого провода; б - с искусственной нулевой точкой

На практике обычно применяют одно-, двух- и трехэлементные трехфазные ваттметры соответственно методу измерения.

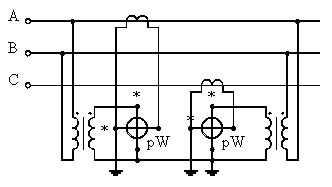

Чтобы расширить предел измерения, можно применить все указанные схемы при подключении ваттметров через измерительные трансформаторы тока и напряжения. На рис. 8 в качестве примера показана схема измерения мощности по методу двух приборов при включении их через измерительные трансформаторы тока и напряжения.

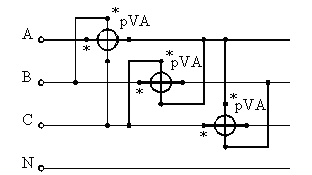

Рис. 7. Схемы измерения реактивной мощности тремя ваттметрами
