При виконанні лабораторної роботи студент повинен

Вміти:

1 .Запускати двигун постійного струму з паралельним збудженням. 2.Розраховувати механічну характеристику машини

Знати:

1.Механічні характеристики двигуна постійного струму паралельного збудження. 2.Гальмівні режими двигуна

Контрольні питання.

1. Що називається механічною характеристикою?

2. Яка різниця міх природними і штучними механічними характеристиками?

3. Напишіть рівняння механічних характеристик.

1. Які існують способи регулювання частоти обертання двигунів постійного струму?

4. Які ви знаєте гальмівні режими роботи двигунів постійного струму незалежного і паралельного збудження?

Література.

1. Гончар В.Ф., Тищенко Л.П. електрообладнання і автоматизація сільськогосподарських агрегатів і установок. - К.: Вища шк., 1989.

2. Злектрооборудование животноводческих предприятий и автоматизация производственньїх процессов в животноводстве. Под ред. Кудрявцева И.Ф. -М.: Колос, 1988.

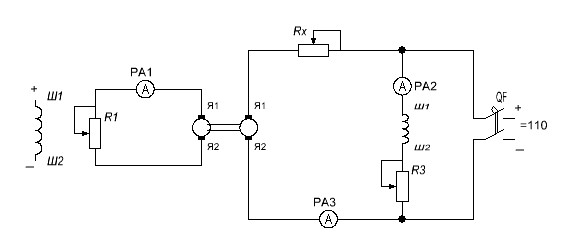

Рис1. Схеми ввімкнення двигуна постійного струму паралельного збудження.

а) в режимі двигуна;

б) в режимі противмикання;

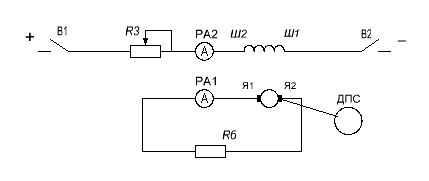

в) в режимі динамічного гальмування

Лабораторна робота № 2.

Тема: Дослідження механічної та електромеханічної характеристики двигуна постійного струму послідовного збудження.

Мета: Ознайомитися з машинами постійного струму і схемою ввімкнення. Зняти механічні і електромеханічні характеристики.

Обладнання і прилади: Двигун постійного струму, електричний тахометр, амперметри, вольтметри, реостати.

Техніка безпеки при виконанні лабораторної роботи.

1. Без дозволу керівника не проводити будь-яких вмикань або перемикань.

2. Перед початком збирання схеми впевнитись, що автоматичний вимикач в колі джерела електричної енергії вимкнений.

3. Не вмикати робочу схему під напругу до перевірки її викладачем.

4. При вмиканні схеми попередити товаришів по бригаді.

5. Не доторкатися до струмопровідних частин, які є під напругою.

6. Виправлення в схемах проводити тільки після вимкнення напруги.

Порядок виконання

1. Ознайомитися з конструкцією двигуна, схемою ввімкнення і обладнанням робочого місця, записати паспортні дані двигуна і апаратури керування.

2. Визначити опір обмоток двигуна і привести їх до розрахункової робочої температури 75 С.

де r₇₅ - опір обмоток при температурі 75°С,Ом;

r_t - опір обмоток, виміряний при температурі t°,Ом

t - температура обмоток під час проведення досліду, град.

3. При постійній напрузі дослідити залежність n=f(Iя) при різних опорах Rx в колі якоря ( 0,2R_я ; 4 R_я ; 6 R_я).

4. Дослідити характеристику n=f(Iя) в режимі динамічного гальмування при частоті обертання від 0 до n_ном.

5. Показати на графіку одержані дослідні і розрахункові дані. Проаналізувати їх.

6. Оформити звіт по роботі.

Зміст звіту.

1. Тема, мета, програма роботи.

2. Паспортні дані машини.

3. Короткі теоретичні відомості.

4. Схеми ввімкнення двигуна.

5. Таблиця з одержаними результатами.

6. Графіки по дослідним і розрахунковим даним.

Результати дослідження механічних характеристик занести в таблицю.

Таблиця 1

№ п/п	Напруга Uдв, В	Опір Rх, Ом	Частота обертання n , об / хв	Струм якоря двигуна Ія, А	Примітка

При виконанні лабораторної роботи студент повинен

Знати:

Механічні характеристики двигуна постійного струму послідовного збудження. Види електричного гальмування двигуна.

Вміти:

1.Запускати двигун постійного струму з послідовним збудженням. 2. Визначати опір пускового реостата в залежності від пускового моменту. 3. Розробити розрахунок механічної характеристики електродвигуна.
