12.2. Схемы моделей плазмоэлетролитических реакторов

Наши теоретические и экспериментальные исследования сопровождались публикацией и патентованием полученных результатов. Известно, что наиболее ценным считается патент на способ и устройство, поэтому заявка на такой патент была подана одной из первых. Спустя пять лет был получен патент № на способ и устройство для получения тепловой энергии, водорода и кислорода (рис. 86).

На рис. 85 показана схема простого плазмоэлектролитического реактора, на который получен патент № 2157862 [86].

Корпус 1 реактора (рис. 85) может быть изготовлен из оргстекла или фторопласта. Анод 3 желательно изготовить из титана, покрытого окисью рутения (орта) или просто из нержавеющей стали. Полый катод 4 изготовлен из молибдена. Площади рабочих поверхностей анода и катода подбираются так, чтобы плотность тока на катоде в несколько десятков раз превышала плотность тока на аноде. Рабочими растворами могут быть слабые (одномолярные) растворы щелочей, кислот и т.д.

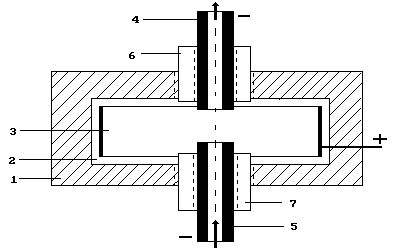

Рис. 85. Схема плазмоэлектролитического реактора

(патент № 2157862):

1-корпус реактора, 2-крышка реактора, 3-анод, 4-катод (выпускной патрубок), 5-(впускной патрубок), 6 и 7 - втулки

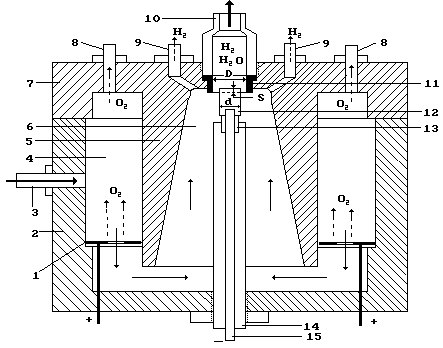

Рис. 86. Схема плазмоэлектролитического реактора патент №….

На рис. 87 показана схема реактора, на который получен патент № 2157427 [85]. Схема плазмоэлектролитического реактора, на который получен патент № 2157861, показана на рис. 88 [87]

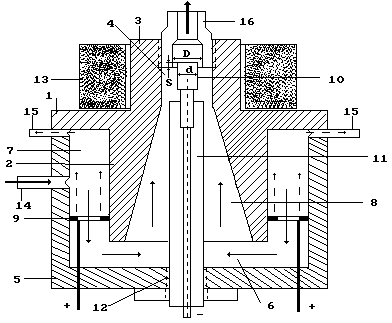

Рис. 87. Схема модели плазмоэлектролитического реактора

(патент № 2157427)

1 - корпус; 5 - крышка; 9 - анод; 10 - катод; 13 - магнит

Сразу предупреждаем, что энергетический эффект проявляется в узком диапазоне сочетания различных параметров реактора и плазмоэлектролитического процесса.

Плазмоэлектролитический реактор генерирует энергию, заключенную в тепле нагретого раствора, водяном паре разной температуры, атомарном и молекулярном водороде, кислороде, озоне, световом излучении и шуме. Кроме этого он генерирует дополнительную электрическую энергию.

Нелегко зафиксировать каждый из указанных видов энергии отдельно. Легче всего измерить тепловую энергию, заключенную в нагретом растворе, водяном паре и выделяющемся водороде. Опыт показал, что этого вполне достаточно для доказательства положительной эффективности плазмоэлектролитического процесса.

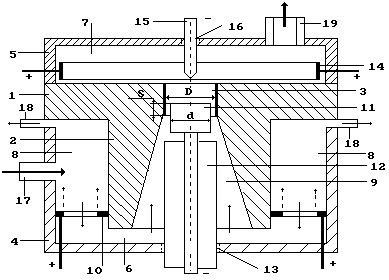

Рис. 88. Схема модели плазмоэлектролитического реактора

(патент № 2157861): 1 - корпус; 4 - нижняя крышка; 5 - верхняя крышка; 10 и 14 - аноды; 11 и 15 – катоды

Эффективность реактора определяет общий показатель эффективности , учитывающий электрическую энергию , вводимую в реактор, тепловую энергию , которая аккумулируется в нагретом водном растворе и водяном паре, и энергию , содержащуюся в выделившихся газах (водороде и кислороде), а также световую энергию , энергию шума и электрическую энергию , которую также генерирует плазмоэлектролитический процесс [109]

(298)

Однако, следует иметь ввиду, что далеко не все режимы работы реакторов показывают положительную энергетическую эффективность. Плазму зажечь легко, но извлечь из нее дополнительную энергию - дело не простое. Тем не менее, официальная комиссия из специалистов смежных областей знаний подтвердила положительную энергетическую эффективность одного из реакторов и одного из режимов его работы. Об этом мы узнаем ниже.
