Задание №4 Расчет графическим методом рабочего режима схемы, содержащей стабилитрон.
Для цепи, содержащей стабилитрон VD, последовательно включенный с ограничительным резистором Rогр к источнику питающего напряжения Uпит, при заданной температуре T графическим методом определить рабочий режим стабилитрона. ВАХ стабилитрона взять из справочника.
Решение:

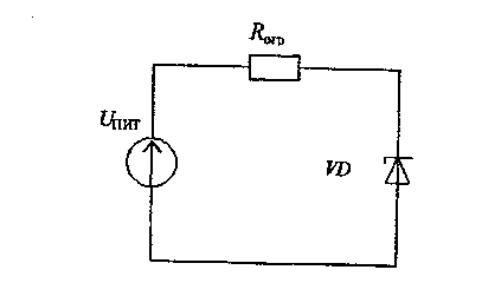

Рассчитываемая схема представлена на рисунке 1. Стабилитрон Д808, T=-550C, Uпит=11В, Rогр=500 Ом.
Рисунок 1.
Построим линию нагрузки для исследуемой схемы. Найдем ее координаты.
Для режима холостого хода напряжение на стабилитроне будет равно Uст=Uпит=11 В.
При коротком замыкании ток стабилитрона будет равен Iст=Iкз= Uпит/ Rогр=11/500 А= 0,022 А =22 мА.
Нанесем найденные значения на график с ВАХ стабилитрона и построим нагрузочную прямую, точка пересечения ВАХ с нагрузочной прямой будет являться рабочей точкой (рисунок 2). UA= 5,61В, IA= 17,5 мА.
Рисунок 2.
Задание 5 Расчет аналитическим методом цепи, содержащей стабилитрон.
Определить параметры эквивалентной схемы стабилитрона для рабочего режима, рассмотренного в предыдущем задании.
Привести эквивалентную схему стабилитрона, полученную методом кусочно-линейной аппроксимации. Выполнить аналитический расчет рассмотренной цепи со стабилитроном. Представить приведенные расчеты и построения.
Решение:
Эквивалентная схема стабилитрона стоится аналогично заданию 2.
Проведем расчет цепи, рассмотренной в предыдущей задаче.

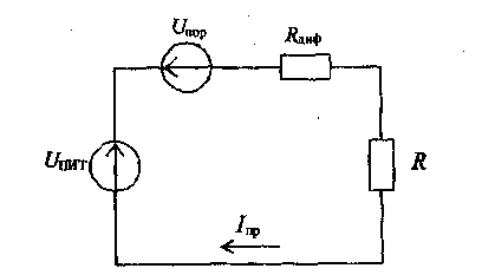

Рассчитаем значение дифференциального сопротивления. Для этого на ВАХ стабилитрона через рабочую точку А, найденную в предыдущем задании, проведем касательную. Отметим на участке ВАХ совпадающем с касательной точку B (рисунок 2, задание 4). На рисунке 1 представлена эквивалентная схема цепи, содержащей стабилитрон для линеаризованного участка ВАХ.
UA=5,61 В, IA=17,5 мА.
UB=5,88 В, IB=30,0 мА.
Rдиф=dUa/dIa, с учетом приближения dUa≈ ΔUa; dIa≈ ΔIa получаем Rдиф=ΔUa-b/ΔIa-b.
Rдиф=(5,88-5,61)*1000/(30-17,5)=21,6 Ом.
Uпор=5,4 В.
Тогда значение тока в цепи будет определяться выражением: Iпр=(Uпит-Uпор)/(R+Rдиф)
Iпр=(11-5,4)/(500+21,6)=10,7 мА (приблизительно совпадает с найденным графическим способом).
Uст=Uпор+IпрRдиф=5,4+0,0107*21,6= 5,63В (приблизительно совпадает с найденным графическим способом).
Рисунок 1.
