2. Перевірка полярних електролітичних конденсаторів за допомогою омметра дещо відрізняється від перевірки неполярних.

Опір витоку полярних конденсаторів зазвичай складає не менше 100 килоОм. Для якісніших полярних конденсаторів це значення не менше 1 Мегаом. При перевірці таких конденсаторів омметром слідує:

1. спочатку розрядити конденсатор, замкнувши виводи.

2. Далі необхідно встановити межу виміру опору не нижче 100 килоОм. Для згаданих вище конденсаторів це буде межа 200k (200.000 Ом).

3. Далі дотримуючи полярність підключення щупів, вимірюють опір витоку конденсатора. Оскільки електролітичні конденсатори мають досить високу місткість, то при перевірці конденсатор почне заряджатися. Цей процес займає декілька секунд, протягом яких опір на цифровому дисплеї ростиме, і ростиме до тих пір, поки конденсатор не зарядиться. Якщо значення вимірюваного опору перевалило за 100 килоОм, то в більшості випадків можна з достатньою упевненістю судити про справність конденсатора.

Перевірка напруги на материнській платі.

1. На лицьовій панелі мультиметра виставляємо круглого виду перемикач в положення "постійна напруга" значок зазвичай виглядає приблизно так "V -" (чи DCV) значення розгортки ставимо на 20, оскільки напруга у нас не велика до 20 вольт.

Йдемо далі підключаємо два щупи червоного і чорного кольору.

Чорний щуп це "земля" його ще називають "загальний" або "мінус", він підключається в роз’їм COM.

Червоний щуп це безпосередньо щуп для виміру "плюс", він підключається в роз’їм який знаходитися трохи вище.

Щоб виміряти напругу на материнській платі, потрібно підключити "загальний" (чорний, "земля") щуп до чорного контакту на четырех-контактном роз'ємі, який відгалужується від блоку живлення (см мал. нижчий ), - він і є загальним для плати і БП земля. Якщо потрібно виробляти виміри не дістаючи метеринской плати з корпусу системного блоку, то зручно мати крокодила який чіпляється прямо на корпус, тобто на залізо системного блоку, але тільки там де немає фарби, оскільки фарба є ізолятором.

на малюнку ми бачимо як чорний щуп увімкнений в чотирьох контактний роз'єм в контакт чорного дроту, там якраз підводитися "земля")

Йдемо далі:

просто торкаємося червоним щупом потрібних місць на материнській платі. Знаючи напругу які мають бути на відповідній точці, ми легко можемо зрозуміти де закралася проблема. Наприклад торкаючись батареї на биосі ми зможемо зрозуміти розряджена вона або ні.

Яка напруга має бути на тій або іншій точці можна дізнатися в описі або схемі до материнської плати.

2. Перевірка батареї на материнській платі:

Головний "робочий" щуп - червоний . Для того, щоб перевірити напругу на батареї доторкаємося до неї червоним щупом.

Проте, на відміну від стрілочних приладів, не треба "боятися" поплутати полярність підключення - у такому разі прилад покаже "негативне" значення.

3. Перевірка сигналу RESET.

Червоним щупом торкаємося вусиків, які відповідають за подачу сигналу RESET на материнській платі. Напруга на індикаторі повинна показувати близько 3,35 В.

4. Перевірка сигналу Power On.

Червоним щупом торкаємося вусиків, які відповідають за подачу сигналу Power On на материнській платі. Напруга на індикаторі повинна показувати близько 3,07 В.

5. Перевірка сигналу USB.

1. Переставляємо перемикач в положення 2000 Ом. Червоним щупом перевіряємо "землю" USB - значення близько 0.01.

2. Торкаємося червоним щупом контакту USB D+ набуваємо значення близько .739.

3. Торкаємося червоним щупом контакту USB D - набуваємо значення біля.752.

4. Торкаємося червоним щупом USB +5V набуваємо значення близько .725.

6. Перевірка напруги живлення на процесорі:

Вимірювати напругу живлення процесора Vcore зручно на котушках. Виміри можна проводити на будь-якій з котушок. Скрізь напруга однакова (розбіжка в сотих вольта - із-за контактів).

Перемикач виставляємо в положення 20V і вимірюємо на кожній котушці. Значення має бути близько 1.5 V.

Перевірка південного моста.

1. Перевірка ланцюга живлення південного моста :

У 99% випадків один і більш USB Data виводів коротять на "землю", що легко можна перевірити продзвонивши їх (рис 2). На фото червоним обведені усі виводи USB Data для плати Gigabyte 8IPE1000 rev.3.1, які треба продзвонити.

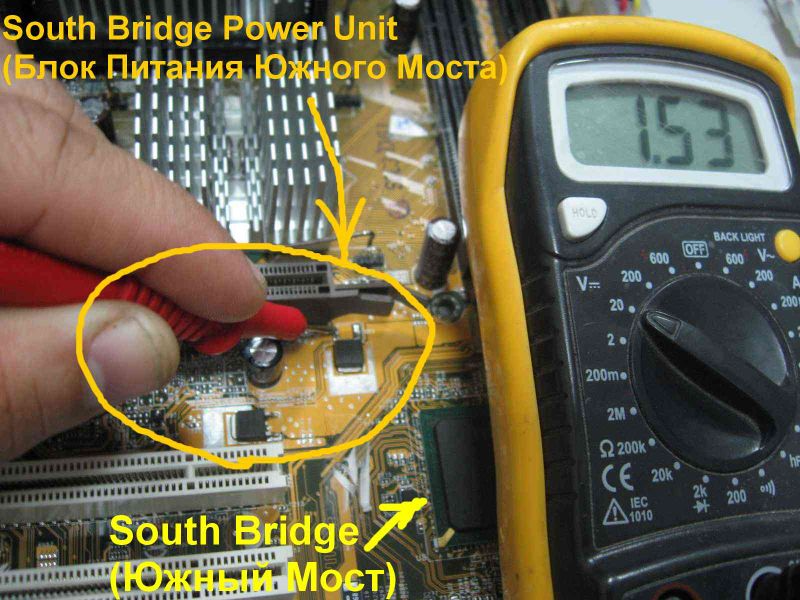

2. Перевірка ланцюга живлення південного моста :

По черзі перевіряємо польові транзистори і записуємо в зошит напругу на їх ніжках.

1. Ознайомитися з призначенням кнопок на передній панелі, з основним меню осцилографа, із зміною значень коефіцієнта вертикальної і горизонтальної розгортки.

Робота з осцилографом.

Опис роботи осцилографа Seintek S2405 :

((1) Для включення приладу натисніть і утримуйте цю кнопку(I/O)

протягом 2-3 секунд.

При повторному натисненні протягом 2-3 секунд цієї кнопки живлення

приладу буде вимкнено.

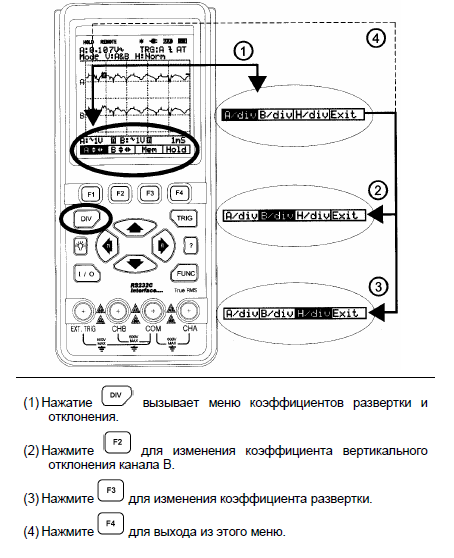

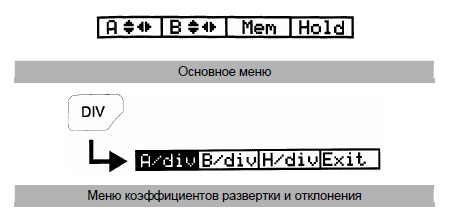

Структура Меню коефіцієнтів розгортки і відхилення.

Структура меню :

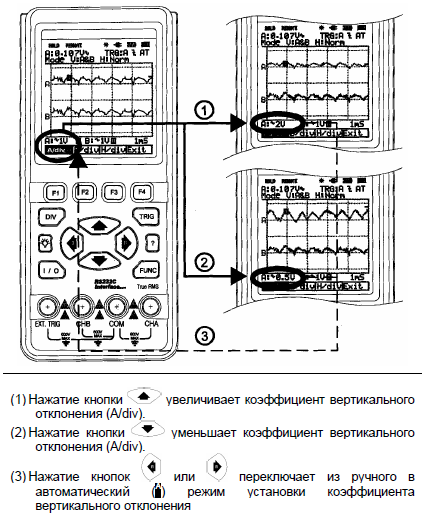

Зміна коефіцієнта вертикального

відхилення (A/div або B/div).

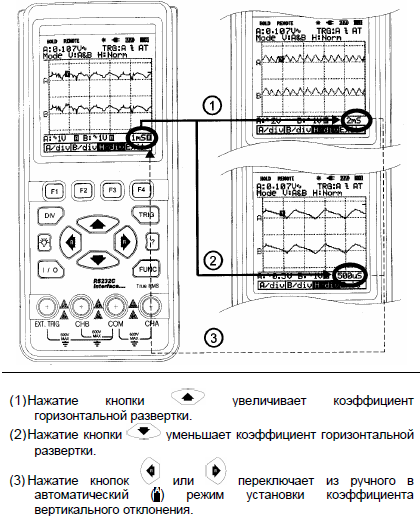

Зміна коефіцієнта розгортки.

Структура меню установок.

2. Підключити щупи до осцилографа (накрутити крокодили) і під'єднати щупи мультиметра. Перемикач мультиметра виставити на генератор прямокутних імпульсів.

У меню установок виставити вимір змінної напруги(ACV)

Заміряти частоту, період, напругу (амплітуду) імпульсів. Замалювати і описати.

3. Поміряти осцилографом напруга на батареї мобільного телефону, заздалегідь поміняти в меню установок осцилографа вимір постійної напруги(DCV).

Результати записати в щоденник робочої практики.

4. Померяти осцилографом напругу у розетці і визначити частоту.

Проведення вимірів на материнській платі за допомогою осцилографа.

Заміряти за допомогою викладача сигнал на ШИМі зафіксувати в пам'ять осцилографа

визначити: амплітуду, частоту, період, шпаруватість сигналу. Замалювати в зошиті.

2. Заміряти сигнал на одному з польових транзисторів на ( стоці, витоку, затворі), котушці індуктивності, конденсаторі в ланцюзі живлення південного моста і ланцюга живлення процесора.

Робота з функціональним генератором.

1. Включити функціональний генератор.

2. Кнопкною wawe виставити генерацію синусоїдального сигналу.

3. Підключити до генератора щупи з крокодилами.

4. Встановити на генераторі мінімальну частоту(на цифровій панелі виставляємо частоту, наприклад 1, далі праворуч від цифрової панелі вибираємо Hz, kHz, MHz), мінімальне посилення(ручка AMPL), зафіксувати форму сигналу. Перемальовувати в щоденник, визначити основні параметри сигналу.

5. Робимо теж саме, але при цьому ручку AMPL виставляємо на максимальне значення.

6. Встановлюємо на генераторі максимальну частоту. Вимірюємо сигнал за методикою см. п. 4,5.

7. Міняємо на генераторі форму сигналу за допомогою кнопки wawe спочатку на прямокутну, потім на пилкоподібну і виробляємо ті ж виміри, які описані в п. 4,5.

За результатами вимірів зробити висновок про смугу пропускання осцилографа і його амплітудно-частотної характеристики(для синусоїдального сигналу).

8. Замалювати графік АЧХ.

Ознайомлення з параметрами сигналів і іншими ручками на генераторі.

1. Підключити функціональний генератор до осцилографа.

2. Включити спочатку осцилограф, потім генератор (вимикати - спочатку генератор).

3. Виставити ручку AMPL в min значення. По черзі міняти форми сигналу. Замалювати їх в зошит і визначити для кожного з них амплітуду, шпаруватість (для прямокутного), період, частоту (записати дані генератора-встановити частоту сигналу спочатку 10Hz, потім 10KHz і 1MHz).

4. Включити ручку OFFSET, виставити її в min значення і визначити постійну складову синусоїдального сигналу, потім виставити ручку в max і зробити те ж саме. Сигнал замалювати в щоденнику.

5. Включити ручку SWEEP (внутрішня модуляція сигналу) - натискаємо на цифровій панелі SHIFT і кнопку 5, підписану як sweep. Міняємо регулювальником SWEEP значення від min до max.

Використання джерела живлення.

1. Включити джерело живлення. Виставити регулювальника напруга в min положення.

2. Підключити до "+" і "землі" мультиметр. Провертаючи регулятор напруги. Перевірити збіги на індекаторі джерела і мультиметра. Так само заздалегідь виставивши мультиметр в режим виміру струму перевірити струм на джерелі.

3. Отримавши цифрову схему від викладача підключити джерело живлення і визначити оптимальний рівень струму, при якому світлодіод буде максимально яскравим.

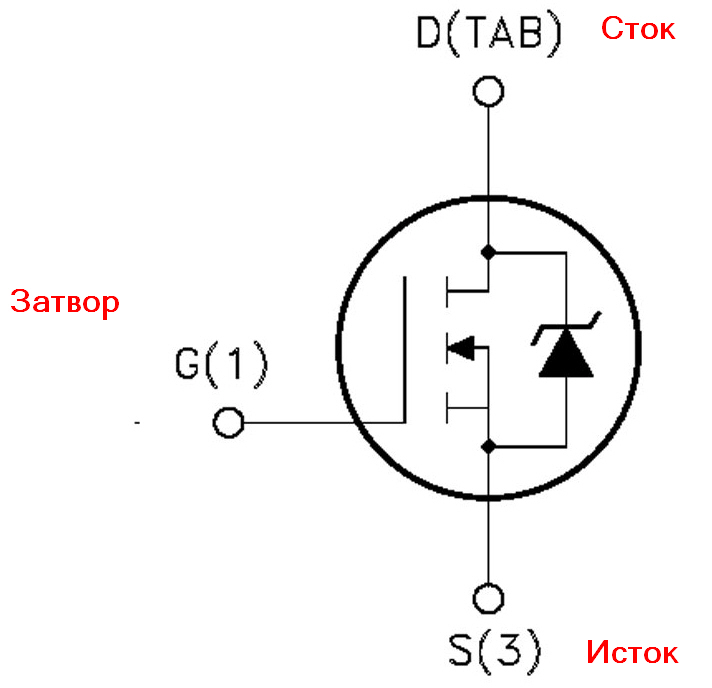

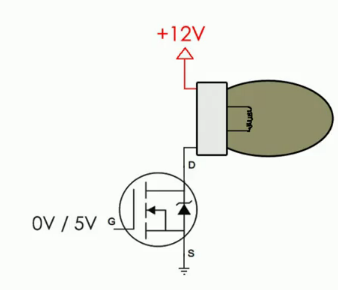

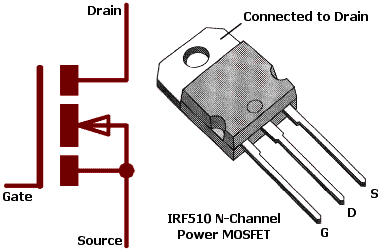

4. Підключити польовий транзистор до джерела живлення : на затвор подаємо спочатку 0В, до стоку D підключаємо світлодіод і підбираємо потрібну напругу. Витік підключаємо до "землі".

До затвора починаємо подавати напругу (можна використовувати функціональний генератор - виставляємо в режим прямокутних імпульсів і підбираємо амплітуду AMPL), яка повинна досягти 5 вольт. Після цього треба подати напругу на світлодіод (підбираємо потрібне). Коли світлодіод спалахне можна напруга на затворі понизити до 0В. Вимірювати осцилографом напруга на стоці, витоку і затворі. Результати вимірів занести в щоденник.

Закріплення придбаних умінь і навичок : усне опитування, перевірка практичних навичок роботи.

Після виконання завдань студент повинен:

Знати: як діагностувати основні радіоелектронні компоненти, а також основні вузли материнської плати.

Уміти: користуватися: мультиметром, осцилографом, функціональним генератором, джерелом живлення, проводити виміри за допомогою цих пристроїв.
