Инструкційна картка для проведення заняття № 4-6 учбової практики по дисципліні "Електрорадіовимірювальна практика"
1.Тема заняття: Перевірка конденсаторів за допомогою мультиметра.
2. Робоче місце: лабораторія радіомонтажу (аудиторія №501).
3. Мета заняття: навчиться перевіряти конденсатори за допомогою мультиметра.
4. Матеріально - технічне оснащення робочого місця: мультиметр, конденсатори.
5. Правила по охороні праці на робочому місці: інструкція № 1, інструкція № 2, інструкція №3, інструкція№4, інструкція №5 по охороні праці на робочому місці.
6. Зміст і послідовність виконання завдання :
6.1 Методичні вказівки до виконання роботи :
Завдання:
За допомогою мультиметра перевірити працездатність : полярних і неполярних конденсаторів.
Теоретичні відомості
Конденсатори (від латів. condenso - ущільнюю, згущую) - це радіоелементи із зосередженою електричною місткістю, що утворюється двома або більшим числом електродів (обкладань), розділених діелектриком (спеціальним тонким папером, слюдою, керамікою і т. д.). Місткість конденсатора залежить від розмірів (площі) обкладань, відстані між ними і властивостей діелектрика.
Важливою властивістю конденсатора є те, що для змінного струму він є опором, величина якого зменшується із зростанням частоти.
Як і резистори, конденсатори розділяють на конденсатори постійної місткості, конденсатори змінної місткості (КПЕ), підстроєчні і саморегульовані. Найбільш поширені конденсатори постійної місткості. Їх застосовують в коливальних контурах, різних фільтрах, а також для розподілу ланцюгів постійного і змінного струмів і як блокувальні елементи.
Неполярні конденсатори можуть працювати в ланцюгах як постійного, так і змінного струму. Такі конденсатори можна підключати без урахування полярності напруги.
Неполярні конденсатори роблять оксидно-електролітичні (рідинні) алюмінієві і танталові і оксидно-напівпровідникові танталові.
Полярні конденсатори можуть працювати тільки в ланцюгах постійного струму і вимагають строгого дотримання полярності при підключенні (плюс підключається до виводу зі знаком плюс, мінус, відповідно - до виводу зі знаком мінус). При не дотриманні цієї вимоги такий конденсатор може вийти з ладу.
Танталові конденсатори.
Танталові конденсатори значно краще алюмінієвих: вони мають значно менший еквівалентний послідовний опір (ESR), здатні працювати при підвищених температурах, менш хворобливо відносяться до невідфільтрованої високочастотної складової і не роздуваються, коли MOSFET 'ы йдуть у витік. Коштують вони набагато дорожче алюмінієвих і встановлюються тільки у високоякісні материнські плати - такі маленькі "барильця" з сині або чорною смужкою на верхівці (див. Мал. ). Маркіровку танталових конденсаторів легко знайти в будь-якому каталозі електронних компонентів.
Мал. 1 Пристрій танталового конденсатора.
Бажано, щоб танталові конденсатори розташовувалися якнайдалі від всіляких джерел тепла : радіаторів процесора і північного моста, MOSFET 'ов і так далі. А ось для їх алюмінієвих побратимів ця вимога обов'язкова і конденсатор, розташований впритул до процесора, через короткий час почне "підсихати", викликаючи збої операційної системи, джерело яких дуже важко виявити.

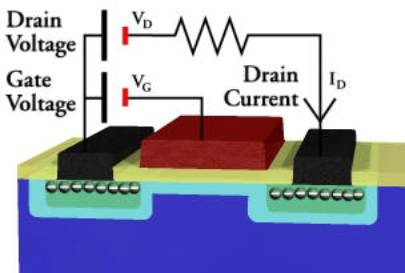

Мал. 2 Усередині кристала MOSFET 'а.
Оскільки високочастотні імпульси викликають нагрів електролітичних конденсаторів (особливо алюмінієвих) вони шунтуються керамічними ( плоскі "квадратики" розміром з сірникову голівку). Помилка більшості виробників полягає в тому, що вони кладуть кераміки менше, ніж треба. Одним словом, чім більше кераміки покладено навколо електролітів - тим краще.

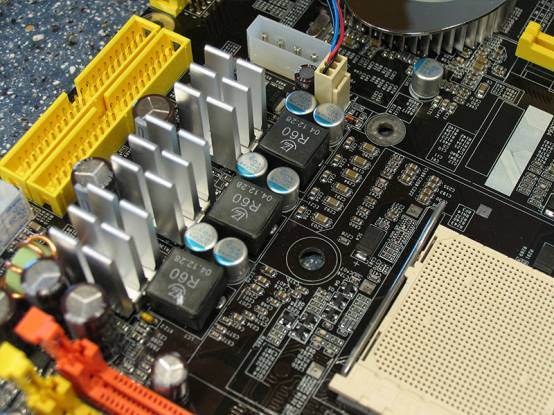

Мал. 3 Відмінна материнська плата з MOSFET 'ами, посадженими на масивні радіатори, танталовими конденсатори і великою кількістю "кераміки".
Мал. 4

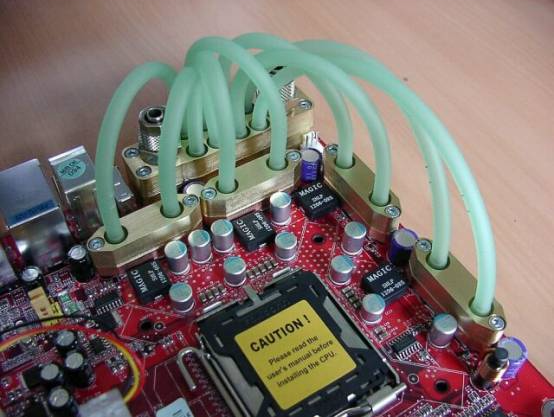

Танталові конденсатори - це добре, MOSFET 'и з рідинним охолодженням – це нові технології але є ризик витоку охолоджувальної рідини, а мала кількість кераміки - це недобре, так що ця материнська плата відноситься до категорії середньої якості і для сервера не рекомендується.
Встановлюються електронні ключі (вони ж - MOSFET 'и), підключені до перетворювача постійного струму (у сенсі - до стабілізатора) і живлячі процесор, пам'ять, північний міст, відеокарту і інших споживачів. Природно, MOSFET 'и сильно гріються, а нагріваючись, поступово змінюють свої параметри і вже не можуть забезпечити належної якості стабілізації. Сучасні процесори споживають стільки енергії, що доводиться використовувати багатоканальні перетворювачі, причому чим більше каналів (і, відповідно, MOSFET 'ов), тим краще. Украй бажано, щоб на MOSFET 'ах були встановлені хоч би крихітні радіатори. Якщо про це не потурбувався виробник, комплект радіаторів легко придбати і самостійно встановити. Це не лише продовжить життя материнської плати, але і запобіжить можливим збоям сервера.
