45. Код без возврата к нулю (nrz).
Код NRZ (Non Return to Zero) - без возврата к нулю - это простейший двухуровневый код. При передаче последовательности единиц с-л не возвращается к нулю в течение такта. Нулю соответствует нижний уровень, единице - верхний.
Достоинства – простота реализации, хорошая распознаваемость ошибок (из-за 2-х резко отличающихся потенциалов), скорость передачи данных вдвое превышает частоту.
Недостатки: 1. NRZ не имеет синхронизации. При передаче длинной последовательности единиц или нулей с-л на линии не изменяется поэтому ПРМ не может определить момент, когда нужно считывать данные. Даже при наличии высокоточного тактового генератора ПРМ может ошибиться с моментом съема данных, так как частоты двух генераторов никогда не бывают полностью идентичными. Поэтому при высоких скоростях обмена данными и длинных последовательностях единиц или нулей небольшое рассогласование тактовых частот может привести к ошибке в целый такт и, соответственно, считыванию некорректного значения бита.

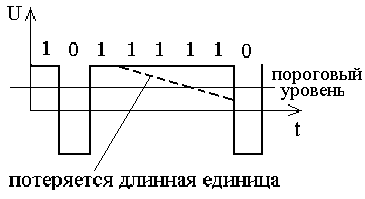

2. наличие НЧ составляющей, кот-я приближается к нулю при передаче длинных нулей или единиц.
С-л ниже порогового уровня, будет принят как «0»
В результате в чистом виде код NRZ в сетях не используется. Используются его различ-е модификации, в кот-х устраняют как плохую самосинхронизацию кода NRZ, так и наличие постоянной составляющей.
Энергетический спектр биполярного NRZ сигнала определяется соотношением
где A - амплитуда импульса.
Зависимость спектральной плотности биполярного NRZ сигнала от частоты представлена на рис. 2.2. На оси абсцисс отложены нормированные значения частоты, причем, как уже отмечалось, в случае NRZ кода T=Tb.
Теоретически спектр NRZ сигнала бесконечен. Ограничение полосы при передаче по реальным каналам связи приводит к взаимному наложению сигналов различных символов, называемому межсимвольной интерференцией.
Ширину спектра NRZ, как и других цифровых сигналов, принято оценивать по ширине главного лепестка. В случае NRZ ширина главного лепестка спектра
B=1/Tb.
(2.6)
Важной особенностью спектра NRZ сигнала является конечное значение спектральной плотности на нулевой частоте. Следовательно, биполярный NRZ сигнал имеет постоянную составляющую.
Спектр униполярного NRZ кода отличается от спектра биполярного NRZ кода наличием дискретной спектральной линии на нулевой частоте.
46. Квазитроичные коды чпи и квп-3.

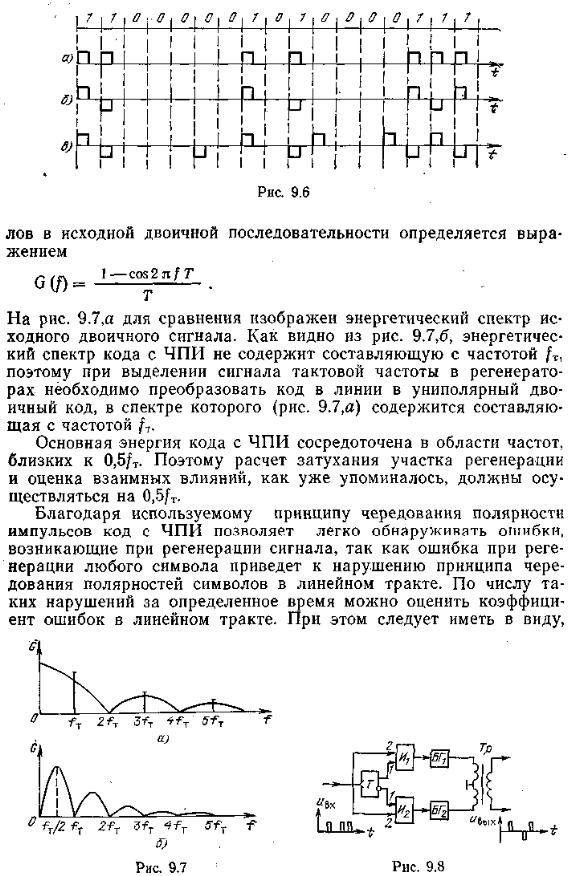

В
коде с ЧПИ (рис. 9.6,б) осуществляется
чередование импульсов положительной
и отрицательной полярности при
преобразовании единичных символов
исходной двоичной последовательности,
изображенной на рис. 9.б,а, вне зависимости
от числа нулевых символов между ними.
Благодаря указанному принципу
преобразования в энергетическом спектре
кода в линии исключается постоянная
составляющая. При этом цифровая сумма
Z,
определяемая
выражением (9.3), не будет выходить за
пределы +1/2 и — 1/2, если полный размах
линейного сигнала принять равным 1.
Энергетический спектр цифрового сигнала
с ЧПИ (рис. 9.7,б)
при
равной вероятности появления единичного
и нулевого символов в исходной двоичной
последовательности определяется
выражением:
.
На рис. 9.7, а для сравнения изображен энергетический спектр исходного двоичного сигнала. Как видно из рис. 9.7,б, энергетический спектр кода с ЧПИ не содержит составляющую с частотой fт, поэтому при выделении сигнала тактовой частоты в регенераторах необходимо преобразовать код в линии в униполярный двоичный код, в спектре которого (рис. 9.7,а) содержится составляющая с частотой fT.
Основная энергия кода с ЧПИ сосредоточена в области частот, близких к 0,5fг. Поэтому расчет затухания участка регенерации и оценка взаимных влияний, как уже упоминалось, должны осуществляться на 0,5 fт.
Благодаря используемому принципу чередования полярности импульсов код с ЧПИ позволяет легко обнаруживать ошибки, возникающие при регенерации сигнала, так как ошибка при регенерации любого символа приведет к нарушению принципа чередования полярностей символов в линейном тракте. По числу таких нарушений за определенное время можно оценить коэффициент ошибок в линейном тракте. При этом следует иметь в виду,
что в некоторых случаях ошибки могут оставаться необнаруженными (если, например, ошибки имели место при регенерации нескольких подряд следующих символов и не нарушили при этом указанный принцип построения кода).
Наиболее существенным недостатком кода с ЧПИ является необходимость передачи по линейному тракту сигнала с длинными сериями нулей, что может нарушить нормальную работу регенераторов, так как затрудняется процесс выделения тактовой частоты, С целью устранения этого недостатка было разработано несколько модификаций кода с ЧПИ, наибольшее распространение среди которых получил код КВП-3.
Принцип построения кода КВП-3 такой же, как и кода с ЧПИ, до тех пор, пока между двумя единичными символами не появится более трех следующих подряд нулевых символов. При этом каждая последовательность из четырех нулевых символов (0000) в исходном двоичном коде заменяется одной из двух последовательностей вида ВООV или ОООV, где В обозначает импульс, полярность которого противоположна полярности предшествующего импульса, а V — импульс, полярность которого повторяет полярность предыдущего импульса В. Комбинация вида ОООV используется в том случае, если после предыдущего символа V появилось нечетное число символов В, а комбинация ;ВООV, если после предыдущего символа V появилось четное число символов В. Использование двух замещающих последовательностей обеспечивает чередование полярности символов V, появляющихся в различных местах линейного сигнала, что, в свою очередь, позволяет устранить влияние этих символов на среднее значение, которое так же, как и у кода ЧПИ, оказывается равным нулю. Однако цифровая сумма кода КВП-3 из-за введения символов V оказывается больше, чем для кода с ЧПИ, и может составлять 2( + 1/2) или 2(—1/2). Формирование кода КВП-3 поясняется на рис. 9.б,в.
Таким образом, при использовании кода КВП-3 существенно сокращается диапазон изменения вероятности появления единичных символов в линейном сигнале, который ограничивается пределами 0,25<р(1)<1, в то время как в коде с ЧПИ вероятность появления единичного символа в случайной последовательности может уменьшаться до нуля. Следовательно, при использовании кода КВП-3 существенно улучшаются условия работы устройств хронирования регенераторов. Энергетический спектр кода КВП-3 весьма близок к виду, представленному на рис. 9.7, б. При использовании кода КВП-3 также возможен контроль за величиной коэффициента ошибок в линейном тракте. В этом случае оценку коэффициента ошибок можно осуществлять путем анализа таких нарушений чередования полярности следования импульсов типа V, которые оказались нескомпенсироваиными. При этом следует иметь в виду, что ошибки, возникающие в цифровом линейном тракте, могут привести к размножению ошибок в процессе преобразования кода в линии в двоичный код на приеме. Например, если в процессе передачи по линейному тракту последовательность символов -10—1 + 1 трансформируется б последовательность + 100 + 1, то на приеме она будет воспринята как комбинация вида ВООV и заменена двоичной комбинацией 0000, вместо одной ошибки появится три. Среднее значение коэффициента размножения ошибок оказывается равным 1,2.
Преобразование исходной двоичной последовательности в квазитроичный код с ЧПИ в СП с ИКМ осуществляется и преобразователе кода, схема которого показана на рис. 9.8. Триггер Т, на счетный вход которого подается исходная двоичная последовательность, при поступлении очередного единичного символа меняет свое состояние на обратное. Выходы триггера соединены с первыми входами И1 и И2; на вторые входы этих схем подается исходная последовательность. Переключения триггера приводят к тому, что схемы И открываются поочередно. В соответствии с их состоянием происходит запуск соответствующих блокинг-генераторов (БГ1 или БГ2), находящихся в ждущем режиме. Блокинг-генераторы формируют импульсы с заданными параметрами, а благодаря использованию выходного трансформатора (Тр) со средней точкой полярность выходных импульсов, поступающих от каждого плеча схемы, оказывается различной, т. е. создается квазитроичный сигнал с ЧПИ.
Для формирования кода КВП-3 требуется некоторое усложнение схемы, вызванное необходимостью контроля за количеством нулей между единичными символами и формированием выходных символов V, нарушающих правило чередования полярности импульсов.
