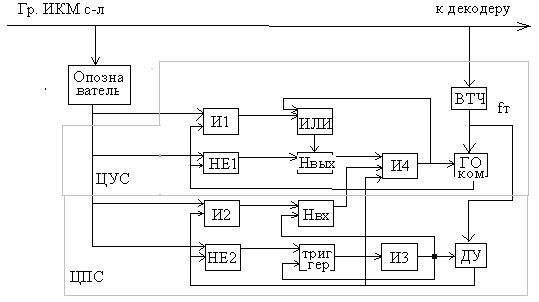

32. Приемник синхросигнала с параллельным поиском

Время восстановления синхронизма можно уменьшить без ухудшения параметров системы передачи, если ввести параллельно поиск синхросигнала и накопление по выходу из синхронизма. В этом случае по первому же сигналу нарушения синхронизма начнется поиск синхросигнала. При этом ГО приема будет сохранять свое предыдущее состояние синхронизма. Схема с последовательным накопителем используется в малоканальных системах. Схема с параллельным накопителем используется в системах 480, 960, 1920, включая сдвоенные системы.

ДЧ – делитель частоты

ЦУС – цепь удержания синхронизма,

ЦПС – цепь поиска синхронизации.

Работа ГО приема и формирования контр. Сигнала происходит также как и в схеме с последовательным поиском. Контрольный сигнал совпадения для ЦУС поступает под его приемом. Контрольный сигнал для ЦПС поступает от ДЧ, работающего аналогично ГО приема, но независимо о него. Такое построение схемы позволяет производить поиск синхросигнала не нарушая работы основного ГО.

При сбое синхронизма через схему НЕ1 в накопитель по выходу будет записана 1. В ЦПС данный сбой зафиксирует схема НЕ2, которая изменит состояние триггера и подготовит всю схему ЦПС к поиску синхросигнала. Любой импульс от опознавателя, свидетельствующий о появлении синхрогруппы пройдет через схему И3 и установит ДЧ в начало отсчета сбросит все разряды Нвх в 0 и вернет триггер в исходное состояние. При этом новый контрольный импульс для ЦПС выровнен через время цикла (Tц).

Если сбой вызван искажением синхрогруппы, то следующий синхросигнал придет вовремя и он пройдет через схему И2 и запишет 1 в Нвх.

В ЦУС также будет зафиксирован сбой синхронизма. Если сбой вызван искажением синхрогруппы, то следующий синхросигнал совпадет с контрольным сигналом от ГО приемника.

Эти 2 совпадающие сигналы дадут на выходе схемы И1 единичные импульсы, не проходя через схему или сбросят в ноль все разряды Нвх. Поэтому изменений в работе ГО приема не произойдет.

Если после начала поиска синхросигнала в цикле будет содержаться ложная синхрогруппа, то она также установит делитель частоты в начало отсчета. Через время цикла ДЧ выработает контрольный сигнал. При этом сигнал от опознавателя будет отсутствовать, что опять подготовит ЦПС к поиску синхронизма.

Такой режим работы ЦПС будет сохраняться до выявления истинного синхросигнала.

Если сбой синхронизма произошел из-за изменения временных позиций синхросигнала в цикле, то контрольные импульсы от ГО приема будут заполнять Нвых, который по заполнении выдаст разрешающий сигнал на вход схемы ИЧ, при этом сброс ГО приема произойдет, если одновременно выполняется три условия:

1) Нвых заполнен,

2) Нвх заполнен,

3) момент поступления контрольного сигнал от делителя частоты .

При выполнении всех 3 условий на выходе схемы И4 появляется сигнал сброса, который установит все распределители ГО приема в 0 и через схему ИЛИ сбросит накопитель по выходу. С этого момента будет параллельно осуществляться поиск синхронизма и накопление ложных синхрогрупп.
