3.1 Антифриз состав и виды

Антифризом чаще всего называют автомобильную охлаждающую жидкость, так как температура её замерзания ниже температуры замерзания воды. Антифриз предназначен для предотвращения повреждения деталей, вызванного расширением воды при её замерзании. Антифризы не только имеют более низкую температуру замерзания (точнее — точку начала выпадения кристаллической фазы), но и при замерзании образуют кашеобразную массу, образование которой не повреждает детали двигателя, хотя и не позволяет двигателю нормально работать. Поэтому температура замерзания является важной эксплуатационной характеристикой антифриза.

Автомобильные антифризы состоят из этиленгликоля, воды и пакета присадок, придающих антифризу антикоррозионные - ингибиторы коррозии, антикавитационные, антипенные и флуоресцентные свойства. Этиленгликоль, помимо понижения температуры замерзания, приводит к повышению температуры кипения охлаждающей жидкости, что является дополнительным преимуществом при эксплуатации автомобилей в теплое время года. В антифризы добавляют красители, придающие антифризу тот или иной цвет, не имеющий отношения к его эксплуатационным свойствам и являющийся предметом договоренности производителя и потребителя. Часто один и тот же антифриз окрашивают в разные цвета для разных потребителей. Во многих случаях цвет антифриза может изменяться при эксплуатации в зависимости от сохранности пакета присадок, в этих случаях изменение цвета сигнализирует о непригодности антифриза для дальнейшего использования.

В настоящее время антифризы по составу антикоррозионных присадок делятся на 4 типа карбоксилатный (ОАТ), гибридный (Hybrid), лобрид (Lobrid) и традиционный (Traditional).

3.2. Приготовления охлаждающей жидкости на базе антифриза

Современные антифризы, в том числе карбоксилатные, поступают в продажу в виде готовых к применению жидкостей или концентратов. Концентрат охлаждающей жидкости содержит только один базовый компонент – этиленгликоль. Чтобы на его основе приготовить антифриз с требуемыми характеристиками, продукт необходимо разбавить водой в соотношении, рекомендуемом производителем. Главное, что для приготовления раствора следует использовать только дистиллированную воду, в которой гарантировано нет соединений минеральных солей, способных (при использовании обычной воды) свести на нет такое преимущество карбоксилатного антифриза, как отсутствие накипи на стенках радиатора. Оптимальное соотношение концентрата и воды – 50:50. Оно обеспечит антифризу температуру замерзания под -38°С.

4.1. Система смазки двигателя ваз 2110

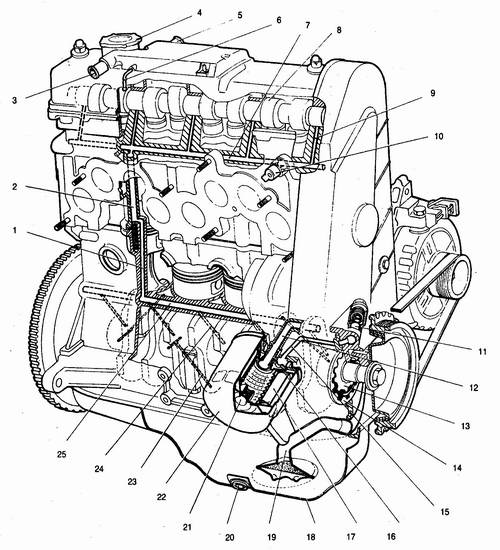

Рис. 5. Принципиальная схема системы комбинированной смазки ВАЗ 2110:

1 - канал в блоке цилиндров подачи масла в масляную магистраль головки цилиндров; 2 - канал в головке цилиндров; 3 - патрубок отвода картерных газов в корпус воздушного фильтра; 4 - крышка маслоналивной горловины; 5 - патрубок вытяжного шланга; 6 - патрубок отвода картерных газов в задроссельное пространство карбюратора; 7 - масляная магистраль в головке цилиндров; 8 - распределительный вал; 9 - канал подачи масла к подшипнику распределительного вала; 10 - датчик указателя давления масла; 11 - редукционный клапан; 12 - канал подачи масла из фильтра в главную масляную магистраль; 13 - ведущая шестерня масляного насоса; 14 - ведомая шестерня масляного насоса; 15 - канал подачи масла от насоса к фильтру; 16 - противодренажный клапан; 17 - фильтрующий картонный элемент; 18 - масляный картер; 19 - маслоприемник; 20 - сливная пробка; 21 - перепускной клапан; 22 - масляный фильтр; 23 - канал подачи масла от коренного подшипника коленчатого вала к шатунному; 24 - канал подачи масла к коренному подшипнику коленчатого вала; 25 - главная масляная магистраль Система смазки комбинированная. Под давлением смазываются коренные и шатунные подшипники коленчатого вала, опоры распределительного вала; разбрызгиванием - стенки цилиндров, поршни с поршневыми кольцами, кулачки распределительного вала, толкатели и стержни клапанов. Масляный насос (рис. 2-70) шестеренчатый, с шестернями 2 и 3 внутреннего зацепления располагается на переднем торце блока цилиндров. Ведущая шестерня 2 масляного насоса установлена на двух лысках на переднем конце коленчатого вала. Для уменьшения механических потерь шестерни имеют трохоидальное зацепление. Маслоприемник 19 (см. рис. 2-69) крепится болтами к крышке второго коренного подшипника и к корпусу масляного насоса. Масляный фильтр 22 полнопоточный, неразборный, с перепускным 21 и противодренажным 16 клапанами.
