Расчет и конструирование стропильной фермы.
Сбор нагрузок на ферму.
Постоянная нагрузка.
Постоянная нагрузка на стропильную ферму складывается из веса конструкций покрытия (ограждающих конструкций кровли, несущих элементов кровли и металлических конструкций покрытия).
Нагрузки от веса конструкций покрытия.
Ограждающие элементы кровли |
qn=1,63 |
|
q=2,11 |
Несущие элементы кровли |
qn=0,25 |
|
q=0,27 |
Стропильные фермы и связи покрытия |
qn=0,35 |
|
q=0,37 |
Каркас фонаря |
qn=0,1 |
|
q=0,11 |
Итого |
qn=2,33 |
|
q=2,86 |
Нагрузка от веса покрытия (за исключением веса фонаря):
EMBED
Equation.3
,
где gкр – расчетная нагрузка от веса конструкций покрытия равна (gкр=2,86 кН/м2);
g – коэффициент надежности по нагрузке от веса фонаря (для металлических конструкций кровли g=1,05);
gфон – вес фонаря, принимается равным 0,15 кН/м2.
EMBED
Equation.3
.
Вес фонаря учитываем в местах его фактического опирания на ферму.
Вес каркаса фонаря на единицу площади горизонтальной проекции фонаря:
EMBED
Equation.3
кН/м2.
Вес бортовой стенки и остекления на единицу длины стенки:
EMBED
Equation.3
кН/м.
EMBED
AutoCAD.Drawing.15

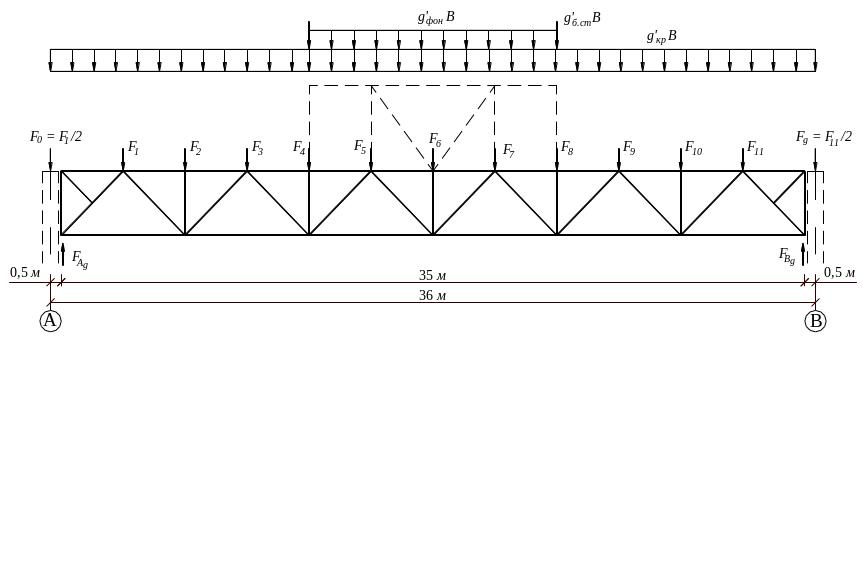

Рисунок 38. Расчетная схема фермы. Постоянная нагрузка.
Определим узловые силы.
для узлов вне фонаря:

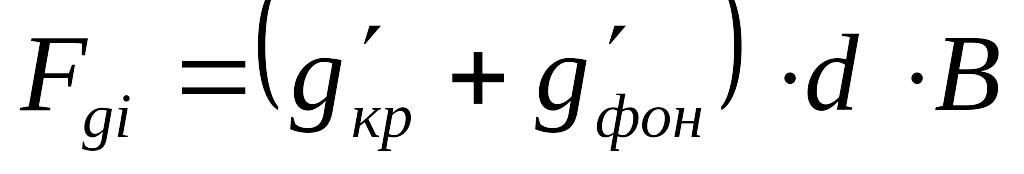

EMBED
Equation.3
,
тогда
EMBED
Equation.3
.
для узлов под фонарем:
EMBED
Equation.3
,
тогда
EMBED
Equation.3
.

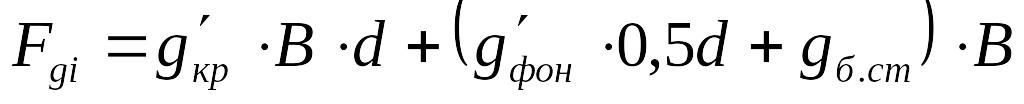

в узлах опирания боковых стенок фонаря:
EMBED
Equation.3
,
тогда
EMBED
Equation.3
.
Опорные реакции: EMBED Equation.3
.
Снеговая нагрузка.
Город Екатеринбург находится в III-ом снеговом районе (карта 1 СНиПа 2.01.07-85*). Следовательно, нормативное значение веса снегового покрова на 1 м2 горизонтальной поверхности земли sо = 1,0 кПа (табл. 4 СНиПа 2.01.07-85*).
Расчетная линейно распределенная нагрузка от снега на ферму:

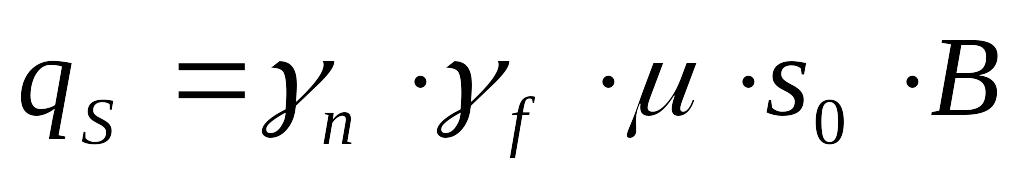

EMBED
Equation.3
,
где f – коэффициент надежности по нагрузки, для снеговой нагрузки по п. 5.7 СНиП 2.01.07-85* равен 1,4, так как gn/s0 = 2,33 / 1,0 = 2,33 > 0,8.
- коэффициент перехода от веса снегового покрова земли к снеговой нагрузке на покрытие, тогда
EMBED
Equation.3
.
Варианты схем загружения снеговой нагрузкой.
В соответствии с п. 3 прил. 3 СНиП 2.01.07-85* для зоны С характерны два варианта схемы снеговых нагрузок.
Первый вариант.
EMBED
AutoCAD.Drawing.15

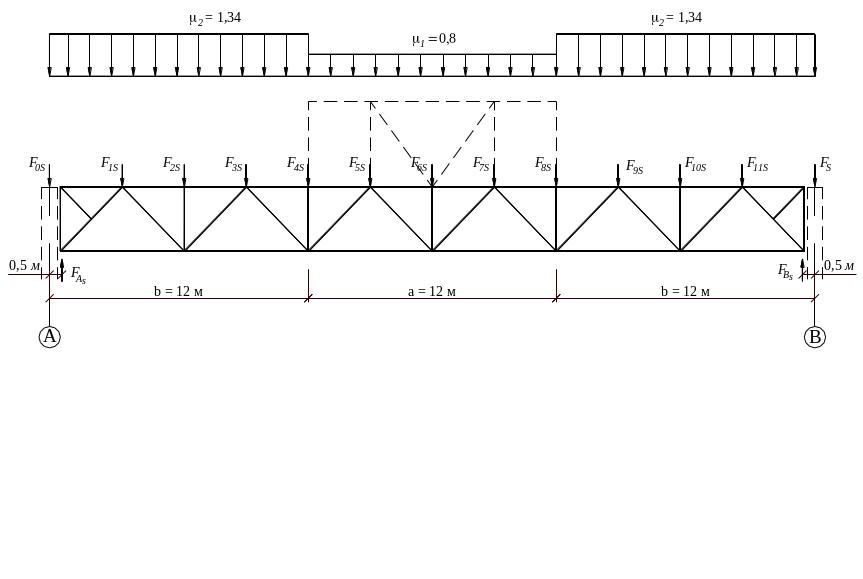

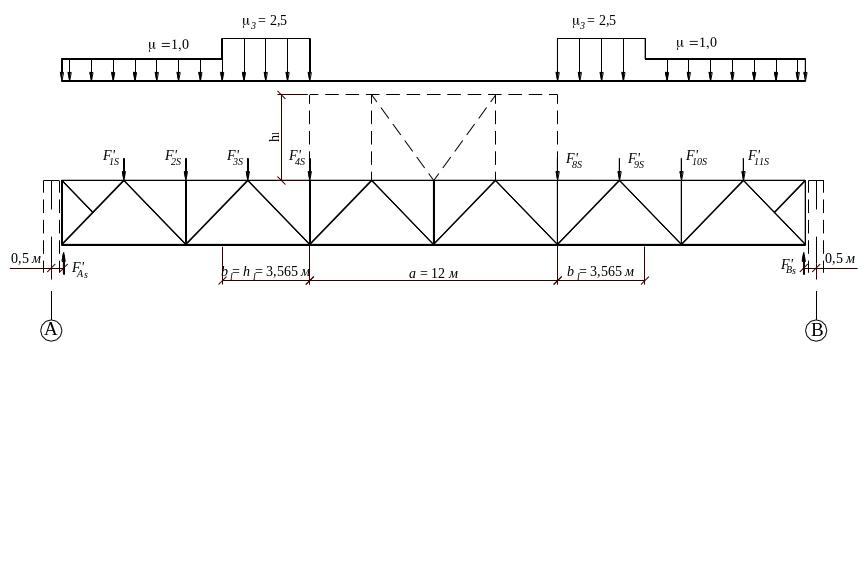

Рисунок 39. Первый вариант загружения. Снеговая нагрузка.
По п. 3 прил. 3 СНиП 2.01.07-85* определим:
EMBED
Equation.3
Определим узловые силы.

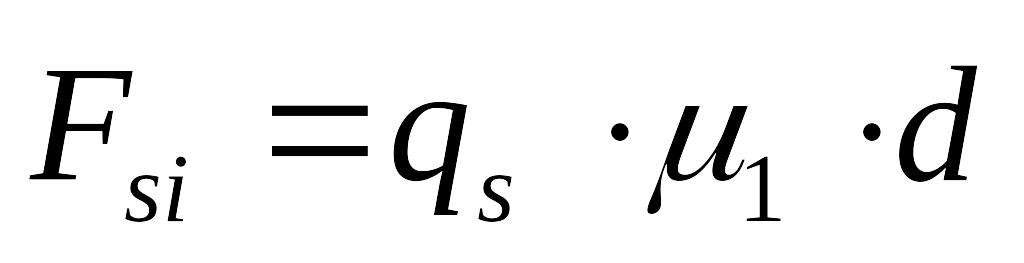

для узлов вне фонаря:
EMBED
Equation.3
,
тогда
EMBED
Equation.3
.
для узлов под фонарем:
EMBED
Equation.3
,
тогда
EMBED
Equation.3
.
в узлах опирания боковых стенок фонаря:
EMBED
Equation.3
,
тогда
EMBED
Equation.3
.

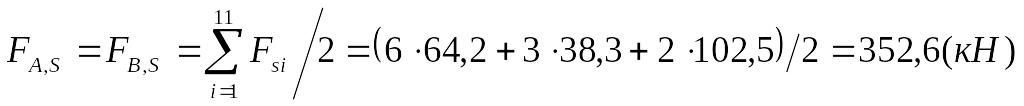

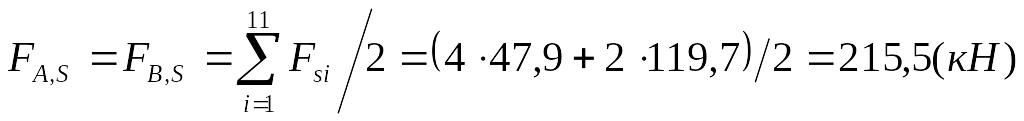

Опорные реакции: EMBED Equation.3
.
Второй вариант.
EMBED
AutoCAD.Drawing.15
Рисунок 40. Второй вариант загружения. Снеговая нагрузка.

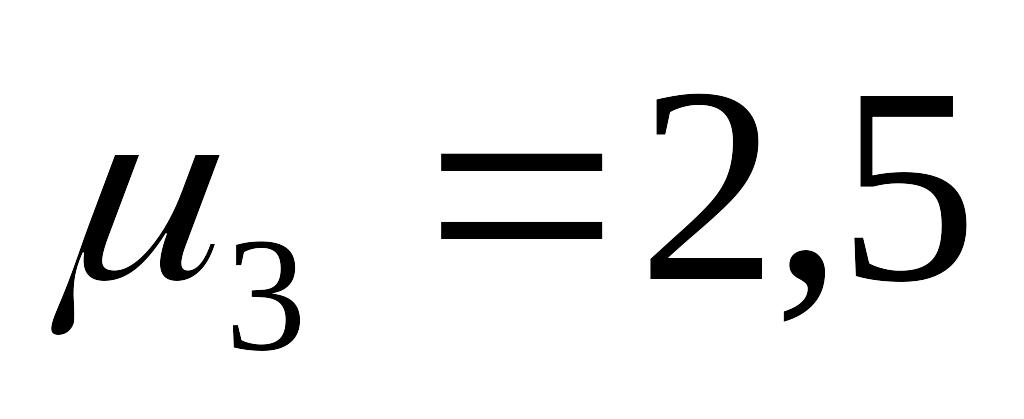

По п. 3 прил. 3 СНиП 2.01.07-85* определим:
EMBED
Equation.3
Так
как, нормативное значение веса покрытия
равно 2,11 кН/м2,
что больше 1,5 кН/м2,
то принимаем: EMBED Equation.3
.
Определим узловые силы.
EMBED
Equation.3
;
EMBED
Equation.3
;
EMBED
Equation.3
.
Опорные реакции: EMBED Equation.3
.
