3. Подбор сечения подкрановой балки.

Принимаем подкрановую балку симметричного сечения с тормозной конструкцией в виде листа из рифленой стали t = 6 мм и швеллера № 36.

При расчете предполагаем, что толщины элементов будут более 20 мм.

Влияние горизонтальных поперечных нагрузок на напряжение в верхнем поясе подкрановой балки можно учесть коэффициентом :

,

здесь высоту балки принимаем h_b = (1/10)L = 12/10 =1,2;

ширину сечения тормозной конструкции h_Т = h_Н.

• Требуемый момент сопротивления:

.

Зададимся гибкость стенки подкрановой балки: .

• Оптимальная высота балки:

.

• Минимальная высота балки:

.

Принимаем h_b = 1200 мм.

• Зададимся толщиной полок t_f = 30 мм, тогда

.

• Определим толщину стенки:

Из условия среза стенки силой Q_х запишем:

.

Из условия устойчивости:

.

Принимаем t_w = 12 мм.

• Размеры поясных листов определим по формулам:

;

.

• Требуемая площадь полки:

.

Принимаем пояс из листа сечения 30350 мм, т.е. .

• Проверка устойчивости пояса:

.

Компонуем сечение подкрановой балки:

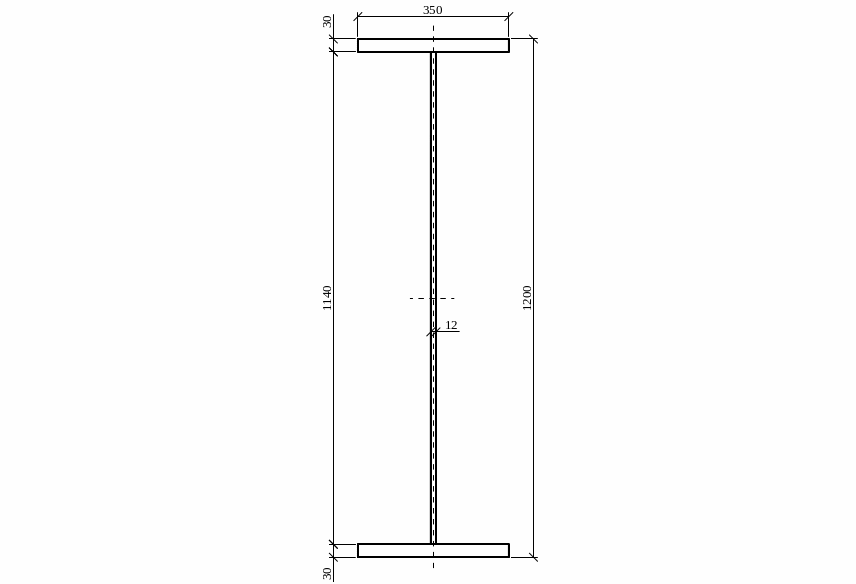

Рисунок 69. Сечение подкрановой балки.
