Конструирование и расчет узлов стропильной фермы.
Расчет сварных швов прикрепления раскосов и стоек к фасонкам.
Для сварки узлов фермы применяем полуавтоматическую сварку проволокой Св-08А диаметром d = 1,4 – 2 мм:
по п. 11.2 СНиП II-23-81*: коэффициенты условий работы шва wf = wz = 1,0;

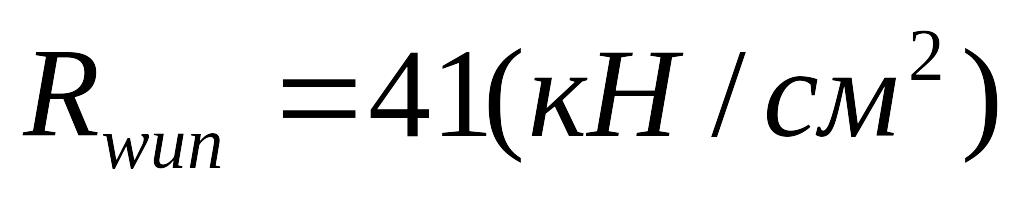

по табл. 56 СНиП II-23-81*: нормативное сопротивление металла шва EMBED Equation.3

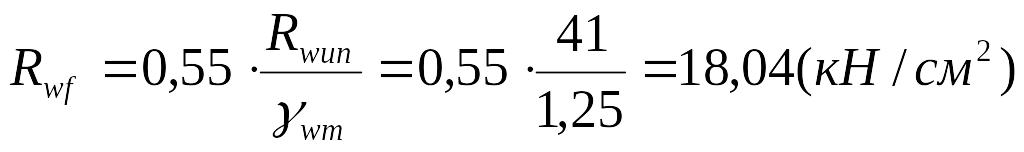

;по табл. 5 СНиП II-23-81*: расчетное сопротивление углового шва условному срезу по металлу шва:
EMBED Equation.3
,
где wm = 1,25, - коэффициент надежности по материалу шва.
по табл. 3 СНиП II-23-81*: расчетное сопротивление углового шва условному срезу по металлу границы сплавления:
EMBED Equation.3
.
по табл. 34 СНиП II-23-81* для выбранного типа сварки примем соответствующие коэффициенты для расчета углового шва (при катетах швов 3 – 12 мм):
f = 0,9 – по металлу шва;
z = 1,05 – по металлу границы сплавления.

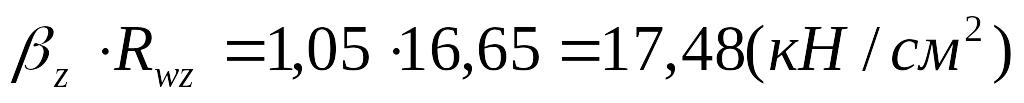

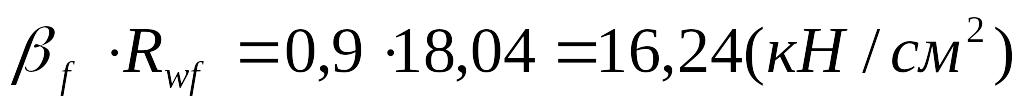

Определим расчетное сечение:
EMBED
Equation.3
;
EMBED
Equation.3
;
EMBED
Equation.3
.
Расчетным является сечение по металлу шва.

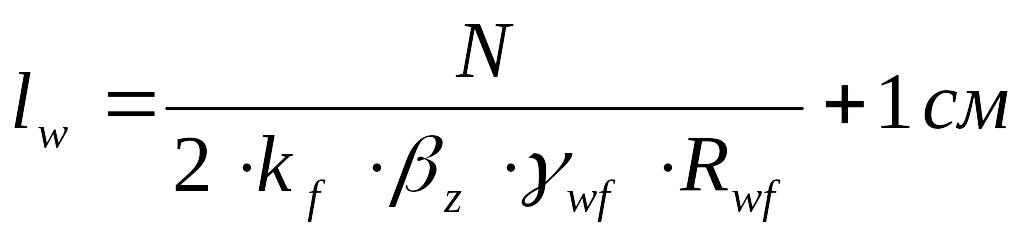

Длина сварных швов определяется по формуле:
.
№№ стержней |
Сечение |
N, кН |
h, см |
z0, см |
t, см |
1,2t |
0,8t |
Шов по обушке |
Шов по перу |
||||
Nоб, кН |
kf, см |
lw, см |
Nп, кН |
kf, см |
lw, см |
||||||||
1-2 |
200x125x12 |
1298,3 |
12,5 |
2,83 |
1,2 |
1,44 |
0,96 |
1004,4 |
0,8 |
39,7 |
293,9 |
0,8 |
12,3 |
2-3 |
140x10 |
1063 |
14 |
3,82 |
1,0 |
1,2 |
0,8 |
773,0 |
0,8 |
30,8 |
290,0 |
0,8 |
12,2 |
3-4 |
75x6 |
161,8 |
7,5 |
2,05 |
0,6 |
0,72 |
0,48 |
117,6 |
0,5 |
8,2 |
44,2 |
0,5 |
3,7 |
4-5 |
140x10 |
837,09 |
14 |
3,82 |
1,0 |
1,2 |
0,8 |
608,7 |
0,8 |
24,4 |
228 |
0,8 |
9,8 |
5-6 |
100x7 |
610,52 |
10 |
2,71 |
0,7 |
0,84 |
0,56 |
445,1 |
0,5 |
28,4 |
165,5 |
0,5 |
11,2 |
6-7 |
90x6 |
226,1 |
9 |
2,43 |
0,6 |
0,72 |
0,48 |
165,1 |
0,5 |
11,2 |
61,0 |
0,5 |
4,8 |
7-8 |
100x7 |
293,87 |
10 |
2,71 |
0,7 |
0,84 |
0,56 |
214,2 |
0,5 |
14,2 |
79,6 |
0,5 |
5,9 |
8-9 |
100x7 |
97,96 |
10 |
2,71 |
0,7 |
0,84 |
0,56 |
71,4 |
0,5 |
5,4 |
26,5 |
0,5 |
2,6 |
9-9' |
75x6 |
139,9 |
7,5 |
2,05 |
0,6 |
0,72 |
0,48 |
101,7 |
0,5 |
7,3 |
38,2 |
0,5 |
3,4 |
