Влаштування пальників побутових газових плит. Регулювання процесу горіння
На побутових газових плитах використовують інжекційні пальники низького тиску. В цих пальниках кількість первинного повітря у суміші для природного газу складає приблизно 55% від теоретично необхідного.
Основні вимоги до конфорочних пальників наступні: забезпечення максимально повного спалювання газу з мінімальним утворенням шкідливих продуктів згорання, тому що останні потрапляють безпосередньо у житлове приміщення; забезпечення мінімального часу приготування їжі і максимального використання теплоти газу, що спалюється.
Для підвищення
к.к.д. пальників необхідно збільшити
поверхню омивання посуду газовим
полум’ям і приблизити дно кухонного
посуду до газового полум’я.

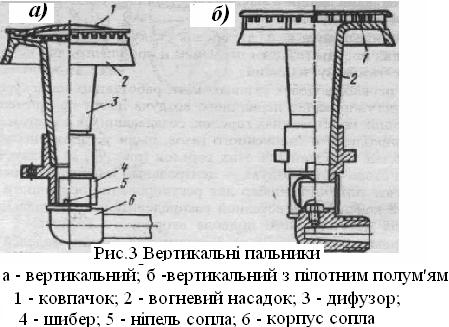

В
уніфікованих газових плитах застосовані
нова модель пальників – вертикальна
(рис.3,а).
В цих пальниках ковпачок 1 дифузор 3 і
сопло 5 розміщені на одній вертикальній
осі. Пальник, що вставляється у циліндричну
виточку корпусу, знімають через круглий
отвір в столі. Для швидкого розподілу
полум’я і запобігання зливання факелів
відстань між вогневими отворами
вста-новлені в залежності від розмірів
прохідного перерізу отворів і коефіцієнта
інжекції первинного повітря. Це значно
покращує підведення вторинного повітря
до факелів і запобігає їх зливання.
Швидкість розповсюдження полум’я забезпечується шляхом суцільного кільцювання полум’я, що створюється над основними факе-лами за рахунок відбортування сталевої штампованої кришки. Введення кільцевого полум’я вик-лючило відрив полум’я, а зменшення ширини щілин зменшило ймовірність проскоку полум’я. На базі вогневої насадки з верхнім пілотним полум’ям були розроблені регульовані пальники з горизонтальним трубчатим змішувачем (рис.4,а). Особливістю цих пальників, окрім розвинутого по довжині трубчатого змішувача, є новий спосіб регулювання підсмоктування первинного повітря за допомогою мундштука-дифузора. Тому став непотрібним регулятор первинного повітря як самостійний вузол через введення на конфорочних пальниках пілотного полум’я. На вхідному кінці трубки-змішувача є два отвори, які забезпечують інжекцію необхідної кількості первинного повітря. Це виключає можливість коптіння полум’я. Конструкція вогневої насадки виключає можливість проскоку і відриву полум’я.
Порядок наповнення балонів свг
Балони наповнюються скрапленим газом в наповнювальному відділенні ГНС. Балони заповнюються не по об’єму, а по масі на спеціальних установках УНБН, УПНБ або карусельного типу, із розрахунку 0,425 кг на 1 літр об’єму (вага газу в 50-літровому Заповнюються балони не по об’єму а по масі. Маса газу в балоні V=50 л - 21кг. Допускається відхилення 100г.
До наповнення балони повинні бути звільнені ввід невипарних залишків на спеціальному станку для зливу залишків. Балони не повинні бути пошкоджені, з дійсним терміном придатності, пофарбовані.
На підвіску ваг УНБН встановлюють балон, приєднують його струбциною до наповню вальної рампи, на циферблаті ваг встановлюють необхідну величину, в яку входить: вага балона (вказується на паспорті балона) + вага вентиля + вага струбцини + маса газу в балоні. Відкривають вентиль балона та повертають ручку для подачі СВГ. При досягненні виставленої на циферблаті величини балон з підвіскою опуститься, автоматично спрацьовує клапан, який перекриває подачу газу в балон. Після наповнення балона його вентиль закривають, від’єднують струбцину, а наповнений балон по конвеєру рухається на контрольне зважування, перевірку герметичності та опломбування вентиля, реєстрацію в журналі, де вказується : № і об’єм балона, дата його наповнення та наступного опосвідчення, маса заповненого газу в кг.
