1. Які дані вносяться в паспорт балона свг?

Паспорт балону повинен мати такі дані:

• товарний знак заводу-виготовлювача;

• № балона;

• дата виготовлення;

• дата опосвідчення і дата наступного опосвідчення;

• робочий (16 кгс/см²) і випробувальний (25 кгс/см²) тиски;

• ємність балону в літрах;

• маса порожнього і заповненого балону в кілограмах;

• клеймо технічного контролю;

• номер стандарту (ГОСТ);

2. Призначення пружинного манометра. Вимоги до манометрів при експлуатації

В металевому корпусі закріплена латунна пружинна трубка (трубка Бурдона), один кінець якої з’єднаний із вхідним штуцером приладу, а другий запаяний, який через систему передач з’єднаний із стрілкою, закріпленою на осі приладу. При подачі надлишкового тиску у внутрішню порожнину пружина випрямляється, внаслідок чого вільний кінець її переміщується і приводить в рух стрілку яка повертається, показуючи на шкалі величину вимірюваного тиску в кгс/см². Такі манометри випускаються з класом точності 1,5-2,5. Для перевірки правильності показань робочих манометрів застосовуються контрольні манометри з класом точності 1. Пружинні манометри застосовуються для вимірювання середнього і високого тисків. В процесі експлуатації 1 раз на 6 місяців правильність показів робочих манометрів перевіряється контрольним з класом точності 1. Один раз на рік манометри піддаються державній повірці з встановленням пломби і клейма, де вказується квартал і рік повірки. Манометри за тиском підбираються так, щоб стрілка при роботі знаходилась в 2/3 шкали (1,3 шкали запасу). На шкалі червоною міткою, або червоною стрілкою, припаяною до кришки корпуса, вказується максимальний робочий тиск.

3. Вимоги до інструменту, який використовують для роботи в загазованому середовищі

При ремонтних роботах в загазованому середовищі повинні застосовуватись інструменти з кольорового металу, який би унеможливлював іскроутворення. Інструменти і пристрої з чорного металу повинні бути обміднені або робоча частина їх густо змазується солідолом.

Білет 11

1. Влаштування краників побутових газових плит

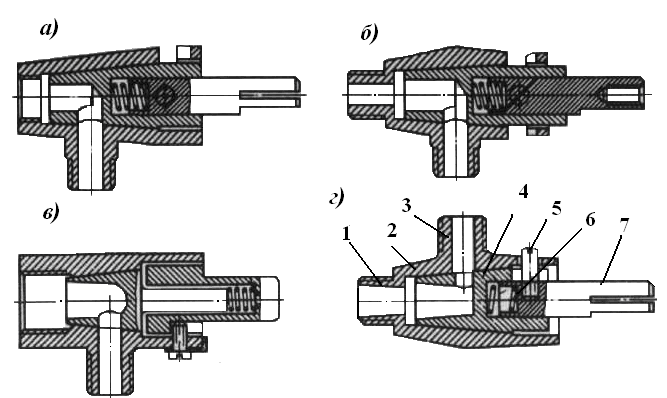

На рисунку показані пробкові крани газових плит. Корпус 2 крана має зовнішню або внутрішню нарізку для приєднання до пальників і боковий штуцер 3 з нарізкою для приєднання до колекторної трубки. Хвостовик або отвір у верхній частині пробки служить для посадки втулки або стержня 7. На втулку насаджується пластмасова рукоятка для повороту крана. Між стержнем і пробкою крана є пружина 6, яка забезпечує поступовий рух втулки перед поворотом крана для відкриття.

У пробці крана зроблений боковий отвір для проходу газу на пальник. У відкритому положенні крана отвір у пробці співпадає з отвором у корпусі крана. У закритому положенні крана припиняється доступ газу до пальника. Регулювання проходу газу до пальника (величини полум’я) досягається за рахунок часткового виведення цих отворів з суміщеного положення.

Рисунок – Пробковий кран газової плити: 1 – штуцер для приєднання до газопроводу; 2 – корпус; 3 – штуцер для приєднання до колектора; 4 – пробка; 5 – стопорний гвинт; 6 – пружина; 7 – стержень для ручки крана.
