50. Элементы с продольным армированием

Продольное армирование каменных конструкций применяется в столбах, стенах, при отношении l₀ /h ≥ 15; l/i>53

Продольное армирование: повышает

Элементы, усиленные обоймой

Усиление ЖБК и каменных констр можно выполнять при помощи обоймы. Обойма м.б.: Ме, жб, АРМ растворные, из углепластика.

Стальная обойма.

с ост из верт уголков, установл на растворе по углам усиленного элемента, и хомутов из полосовой стали или круглых стержней. Расстояние между хомутами дб не более 500мм и не меньше стороны усиливаемого элемента. После выполнения усиления, обойма должна быть окрашена или оштукатурена по сетке рабица. Толщина цем р-ра 25-30мм

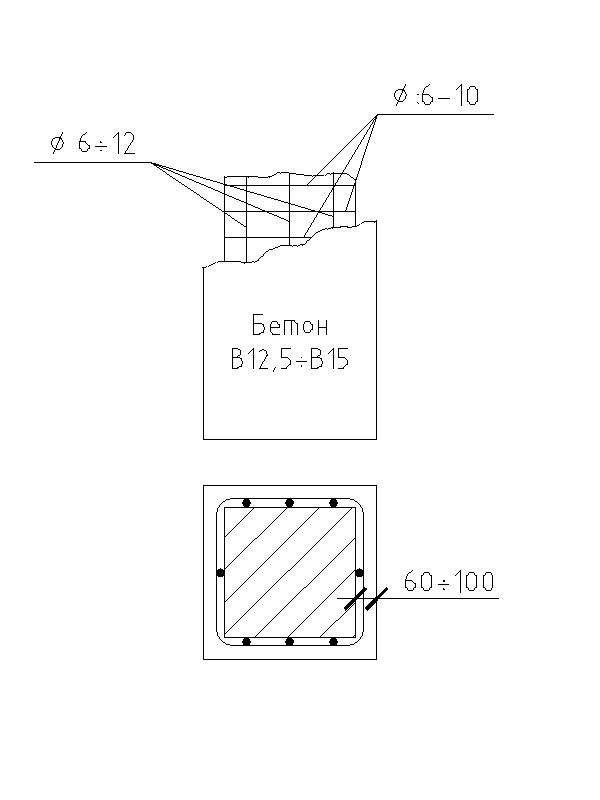

Железобетонная обойма выполняется из бетона не ниже класса В12,5 с армированием вертикальными стержнями и хомутами. Расстояние му хомутами не более 250 мм. Толщина обоймы по расчёту и может быть от 40 до 120 мм.

Растворная обойма выполняется аналогично железобетонной из раствора марки 75 – 100 мм.

49. Расчет элементов каменных конструкций с сетчатым а.

Для усиления каменных констр применяют попер и прод А, усиление посредством включения элемента в ЖБ и металлические обоймы.А конструкций значительно ↑ несущую спос, Марка кирпича > 75, раствора >50. Армир произ А класса А240, В500. Толщина шва дб > d А-ры не менее чем на 4 мм.

Армокаменные конструкции подразд на: А стены; центрально растянутые элементы конструкций; столбы и простенки с поперечной сетчатой А; столбы с продольной А; изгибаемые элементы (перемычки, перекрытия). Элементы с сетчатым А Сетчатое А применяется в следующих случаях: при высоте ряда не более 150 мм; при гибкостях l₀/h ≤ 15 или l₀/r ≤ 53;

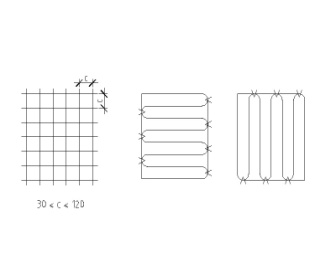

При больших значениях гибкостей и эксцентриситетах сетчатое А практически не ↑ прочность кладки.Не допускается применять сетчатое армирование в помещениях с мокрым и влажным режимом. Сетчатое А выполн посредством укладки стальных сеток в гориз швы кладки или сетки “зигзаг”. Сетки укладываются не реже чем через 5 рядов (400 мм) и не реже 0,75 d, где d – меньший размер сечения элемента. Сетчатое Ар-е играет роль обоймы, т.е воспр попер растяг напряж (поэтому огранич S му сетками) При большем расст расчетом сетки не учитыв, но они обесп монолитн и↑устойчивость элем.

Расчёт элементов с сетчатым армированием при центральном сжатии производится по формуле: N ≤ m_g φ R_sk A, (1) где N - расчётная сила; R_sk расчётное сопротивление при центральном сжатии, R_sk = R + 2μ R_s , (2) где μ – процент армирования по объёму, μ =( v_s/v_k )100%-%арм-я, μ = (2 А_s /cs)100% (3) А_s - площадь АРМ-ры в 1 направлении, S – расстояние му сетками, с - ячейка

48. Расчёт каменных конструкций на местное сжатие (смятие)

Расчёт сечений на смятие при распределении нагрузки на части площади сечения следует производить из условия:

N ≤ ψ R_c A_с, (1) где N - продольная сжимающая сила от местной нагрузки; R_c - расч сопр кладки на смятие, R_c = ξ R ;

ξ = √А/А_с ≤ ξ₁; ψ – коэффициент полноты эпюры давления от местной нагрузки;

А_с – площадь смятии на которую передаётся нагрузка;

А – расчётная площадь смятия, А=с(2d+b); Ас=сb
