53. Расчет стен подвала.

Для кладки фунд и подпорных стен применяются бетонные блоки, естеств камень, или хорошо обожженный керам кирпич. Фунд стен подвала заводятся на 500мм ниже уровня пола подвала. Наружные стены подвала д.б. рассчит на боковое давление грунта и врем нагр на поверх земли =10кН/м2. Стена подвала рассчит как балка на 2 подвиж опорах. Рассчет высота подвала приним: - при наличии Б пола – расстояние в свету между перекр над подвалом и поверх пола; - при отсутств – расст между верхом перекр и подошвой фунд. Нагрузки: Временная на поверх земли приводится к слою грунта: Нпривед=р/ρ; ρ-удельная плотность грунта.

qверхf1ρ Нприведtg2(45-(φ/2)); qнижнf2ρ (Нпривед *(γf1/ γf2)+ )tg2(45-(φ/2));

φ-угол внутреннего трения; γf1, γf2-соотв. коэф надежности по нагрузке для приведенного слоя грунта и существ слоя грунта. Опред max момент от давления грунта: Mmax1=(0,056 qверх+0,064 qнижн)H2; Опред момент от верх нагрузок:

Mn=N1l1+N2l2

Опред момент на расстоянии 0,4Н: Mmax= Mn*0,4+ Mmax1 Опред max усилие:

N= N1+N2+Pсобств веса стены подвала

Стена подвала рассчит как внецентр сжатый элемент.

52. Расчет карнизных участков стен.

О бщий вынос карниза, образ напуском кладки не должен превышать ½ толщины стены, при этом вынос каждого ряда кирпичей не должен превышать 1/3 кирпича. Для большего выноса карниза примен карнизные плиты, блоки. Если устойчивость карнизов не обесп, то анкеры заделыв в нижние участки стен. Расстояние между анкерами д б не более 2м. Анкеры приним такой длины, кот превыш расчтн на 150мм. Если перекрытия жб, то анкер заделыв под перекр полки плеча от внутр повех стены. Если анкер распол снаружи, то он дБ защищен цем раств. Расчет верх участк стен, распол непоср под карнизом производится для 2 стадий готовности здания: 1) для незаконченного зд, когда отсутсв крыша или черд перекрытие

2) для законченного здания. По 1 стадии расчет производится на след нагр: -расч нагр от собств веса карниза -временная расч нагр по краю карниза(100кг на 1м) -норм ветр нагр на внутр сторону стены на уровне выше соседних стен. Кроме того, необх проверить кирпичн кладку при неотвердевшем раств-ре. Расчет карнизного уч-ка стены 1) ∑ всех сил: N=P1+P2+P3+P4 2) опрокидывающий момент:Mопр=P1l1+P2l2 3) удерж. момент: Муд= P3 l3+P4l4

Если Mопр> Муд-необх установка анкер S сечения анкера: As=( Mопруд/0,8hRs), h-толщина стены Анкер изгот из арматуры класса А240Ст3 Длина заделки анкера х сечения а-а опред из условия, чтобы эксцентреситет в сечении был не более 0,35h. Это усл. равносильно утверждению, что момент всех сил относит т.О1 в искомом сечении равен М. Анкер заводится за расчетные сечение на величину 150мм

51. Статический расчёт каменных зданий с жесткой конструктивной схемой.

Вертикальные и горизонтальные конструкции здания образуют пространственную систему, элементы которой воспринимают действующие на здание нагрузки. Усилия между элементами здания распределяются пропорционально жёсткости. При расчёте на горизонтальные нагрузки, внецентренное и центральное сжатие, каменные стены и столбы зданий принимаются опирающимися в горизонтальном направлении на междуэтажные перекрытия, покрытия, поперечные стены. Эти опоры по степени жёсткости подразделяются на жёсткие и упругие.

Жёсткую конструктивную схему имеют жилые дома. Большая часть гражданских зданий.

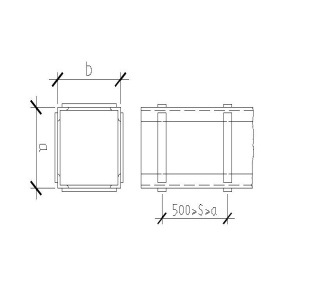

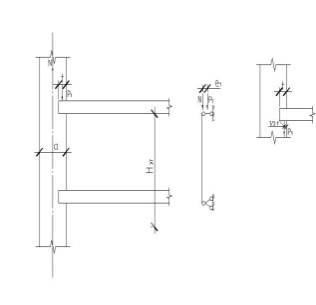

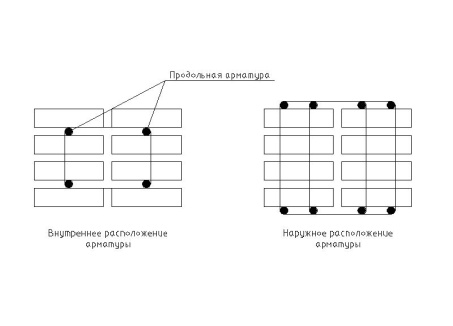

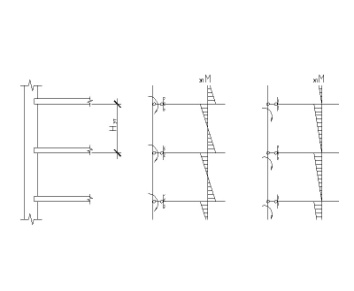

В зданиях с жёсткой конструктивной схемой стены и столбы расчитывются на внецентренное сжатие, как вертикальные неразрезные балки. В целях упрощения расчёта допускается считать стену или столб расчленёнными по высоте на однопролётные балки с расположением шарниров в плоскостях опирания перекрытий. При такой схеме считают, что нагрузки от вышестоящих этажей приложены в центре тяжести сечения вышележащей стены или столба.

Нагрузки в пределах этажа считают приложенными с фактическим эксцентрис. Если положение опорного давления не фиксируется, то считают точкой приложения давления 1/3 заделки, но не более 70 мм. Изгибающий момент учитывается от нагрузок, приложенных в пределах этажа и от ветровых нагрузок. Изгибающие моменты от ветровой нагрузки определяются в пределах каждого этажа, как для балки с заделанными концами, кроме верхнего этажа, в котором верхняя опора принимается шарнирной.

Р1 – усилие от перекрытия

N – нагрузка от внецентренных этажей +собств вес простенка.

Расчёт участка стены рассчитывается как внецентренно сжатый элемент.
