7.2. Теплотехнический расчет чердачного перекрытия
Определяем требуемое сопротивление теплопередаче:
.

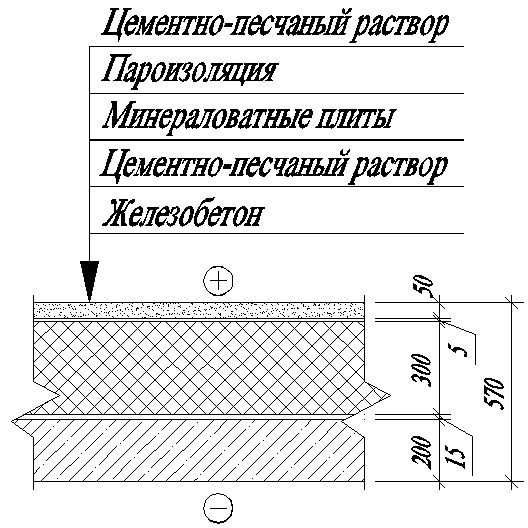

Рисунок. Конструкция чердачного перекрытия
Таблица.
Параметры
материалов чердачного перекрытия
Материал слоя |
, кг/м3 |
, Вт/(м×°С) |
Толщина слоя, мм |
Железобетонный слой |
2500 |
2,04 |
220 |
Цементно-песчаный раствор |
1800 |
0,93 |
15 |
Теплоизоляционный слой – пенополистирол-бетон |
– |
0,06 |
230 |
Пароизоляция из поливинилхлоридной пленки |
– |
– |
5 |
Цементно-песчаный раствор |
1800 |
0,93 |
20 |
,
.
Берем утеплитель толщиной 230 мм.
Определяем
сопротивление теплопередаче перекрытия
:
,
где – термическое сопротивление ограждающей конструкции:
;
– коэффициент теплоотдачи внутренней поверхности ограждающих конструкций;
— коэффициент
теплоотдачи наружной поверхности
ограждающей конструкции.
Определяем
приведенное сопротивление теплопередаче
наружной стены с учетом наличия стыков
из железобетона
:
.
Температурный перепад :
.
Толщина чердачного перекрытия:
Поскольку условия соблюдается, принятая конструкция перекрытия является удовлетворительной.
6 . Технико-экономические показатели.
Конструктивные схемы жилых зданий выбирают в зависимости от объёмно-планировочного решения и архитектурных требований с учётом местных условий строительства, имеющихся строительных материалов и возможностей производственных предприятий строительной индустрии.
Техническая целесообразность и экономическая эффективность конструктивного решения здания определяется сопоставлением технико-экономических показателей различных вариантов решения, которое производится как по схеме несущего остова, так и по решениям отдельных элементов здания в сравнении с показателями проектных решений, принимаемых в качестве эталона. Эталонами могут служить проектные решения, общепринятые в практике строительства аналогичных зданий и принятые в соответствующих типовых проектах.
Показатели сравнивают применительно к определённым единицам измерения. Такими единицами для сравнения общестроительных решений являются: при проектировании жилых и общественных зданий – 1 м2 полезной или общей площади, для отдельных конструктивных элементов - 1 м2 стенового ограждения, междуэтажного перекрытия, перегородок, покрытия пола и др.
Для объектов массового строительства – домов заводского изготовления или зданий, предназначенных к многократному повторному применению для застройки района или города, а также при разработке типового проекта эффективность показателей проектируемой конструкции расценивается соответственно масштабам ожидаемого её применения.
Выводы по сопоставлению технико-экономических показателей позволяют выявить как достоинства, так и недостатки проектируемой конструкции и своевременно внести в проекты необходимые коррективы.
Общая площадь дома определяется как сумма площадей их помещений, встроенных шкафов, а также лоджий, балконов, веранд, террас и холодных кладовых, подсчитываемых со следующими понижающими коэффициентами: для лоджий - 0,5, для балконов и террас - 0,3, для веранд и холодных кладовых - 1,0.
.
Полезная площадь
.
Строительный объем дома определяется как сумма строительного объема выше отметки ±0,000 (надземная часть) и ниже этой отметки (подземная часть).
.
Площадь застройки здания определяется как площадь горизонтального сечения по внешнему обводу здания на уровне цоколя, включая выступающие части. Площадь под зданием, расположенным на столбах, а также проезды под зданием включаются в площадь застройки.
.
Планировочные коэффициенты:
