3.7. Кровля
Конструкции, ограждающие здание сверху, относятся к покрытиям. Основное назначение покрытия – защита здания от атмосферных осадков, от потерь тепла в зимнее время, и от перегрева в летнее время. Покрытие в большей степени, чем другие элементы здания, подвергается атмосферным воздействиям, поэтому конструкции покрытия должны обладать долговечностью, соответствующей классу здания. В данном проекте применяется чердачная скатная крыша. Несущие конструкции скатной крыши выполнены в виде деревянных наклонных стропил. Деревянные наслоенные стропила - традиционный тип несущих конструкции скатной крыши. Они просты по конструкции, имеют сравнительно небольшой вес, но трудоемки в изготовлении и требуют большого расхода древесины. Выполняют наслоенные стропила из брусьев. Основные элементы наслонных стропил – стропильные ноги, укладываемые вдоль ската, поддерживают обрешётку. Нижние концы стропильных ног опираются на наружные стены через мауэрлат. Верхние концы стропильных ног поддерживаются системой стоек, подкосов и лежней. Стойки установлены с шагом 6 м для жесткости устойчивости стропил между стойками в продольном направлении ставят подкосы.
Деревянную арку выполняют из гвоздевых и клееных элементов. Учитывая, что арка не имеет достаточной жёсткости из своей плоскости, при проектировании плит покрытия необходимо предусматривать меры, обеспечивающие продольную устойчивость всему покрытию. Для этого предусмотрена система подкосов как в продольной, так и в поперечной плоскости. В качестве покрытия арки используется
Отвод воды с кровли – организованный. Вода отводится к наружным водосточным трубам по подвесным желобам. Водосточные трубы изготовляют из кровельной стали. Крепление водосточных труб к стенам производится с помощью ухватов, располагаемых на высоте через 1,5 м и прочно заделанных в стене.
7 . Теплотехнический расчет.
Район строительства – г. Орел.
Климатический район II В.
Зона влажности – нормальная, условия эксплуатации – Б.
Температура
наружного воздуха наиболее холодной
пятидневки обеспеченностью 0,92
= – 26 ºС.
Продолжительность
периода со средней температурой
8
ºС,
= 205 сут.
Средняя
температура воздуха периода со средней
температурой
8
ºС,
= – 2,7 ºС.
7.1. Теплотехнический расчет наружной стены здания.

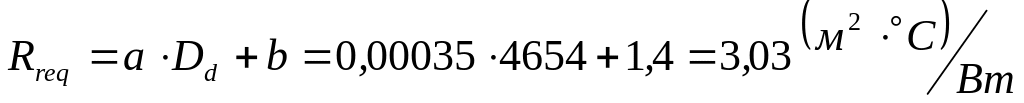

Определяем требуемое сопротивление теплопередаче:

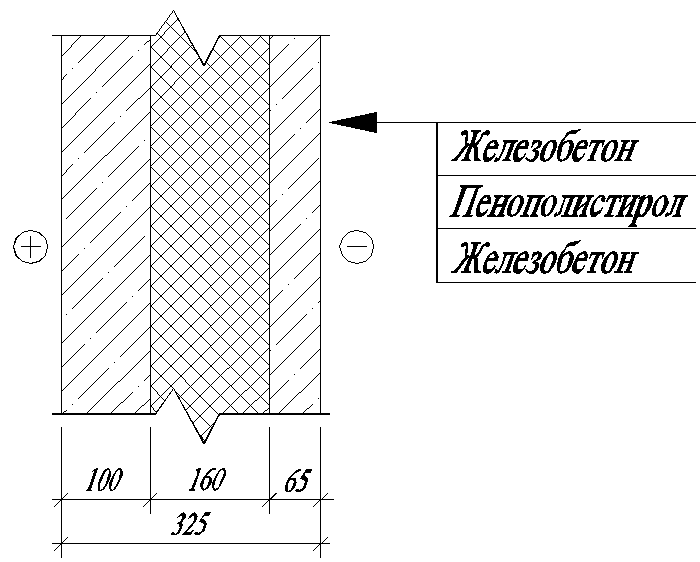

Рисунок. Конструкция наружной стены
Таблица. Параметры материалов наружной стены.
№ слоя |
Материал слоя |
кг/м3 |
Вт/(м×°С) |
Толщина слоя, мм |
1 |
Сложный раствор (песок, известь, цемент) |
1700 |
0,70 |
20 |
2 |
Кирпич керамический пустотный |
1400 |
0,52 |
120 |
3 |
Теплоизоляционный слой – плиты минераловатные |
350 |
0,09 |
180 |
4 |
Кирпич керамический пустотный |
1400 |
0,70 |
380 |
5 |
Цементно-песчаный раствор |
1800 |
0,76 |
20 |
,
.
Берем утеплитель толщиной 180 мм.
Определяем
условное сопротивление теплопередаче
наружной стены
:
,
где
–

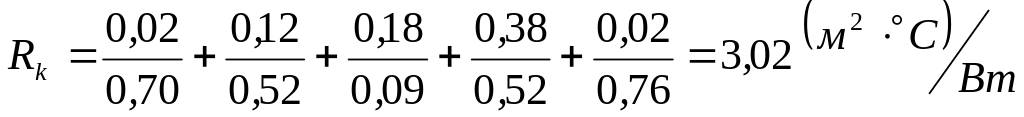

термическое сопротивление ограждающей
конструкции:
;
– коэффициент
теплоотдачи внутренней поверхности
ограждающих конструкций;
— коэффициент
теплоотдачи наружной поверхности
ограждающей конструкции.
.

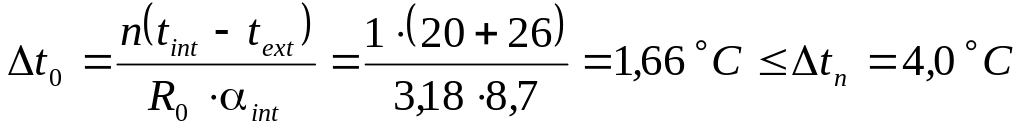

Температурный
перепад
:
.
Толщина стены:

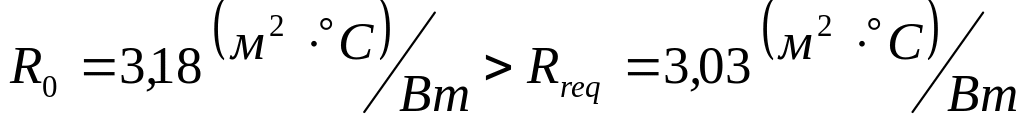

Поскольку условия соблюдаются, принятая конструкция стены является удовлетворительной.
